Beschreibung

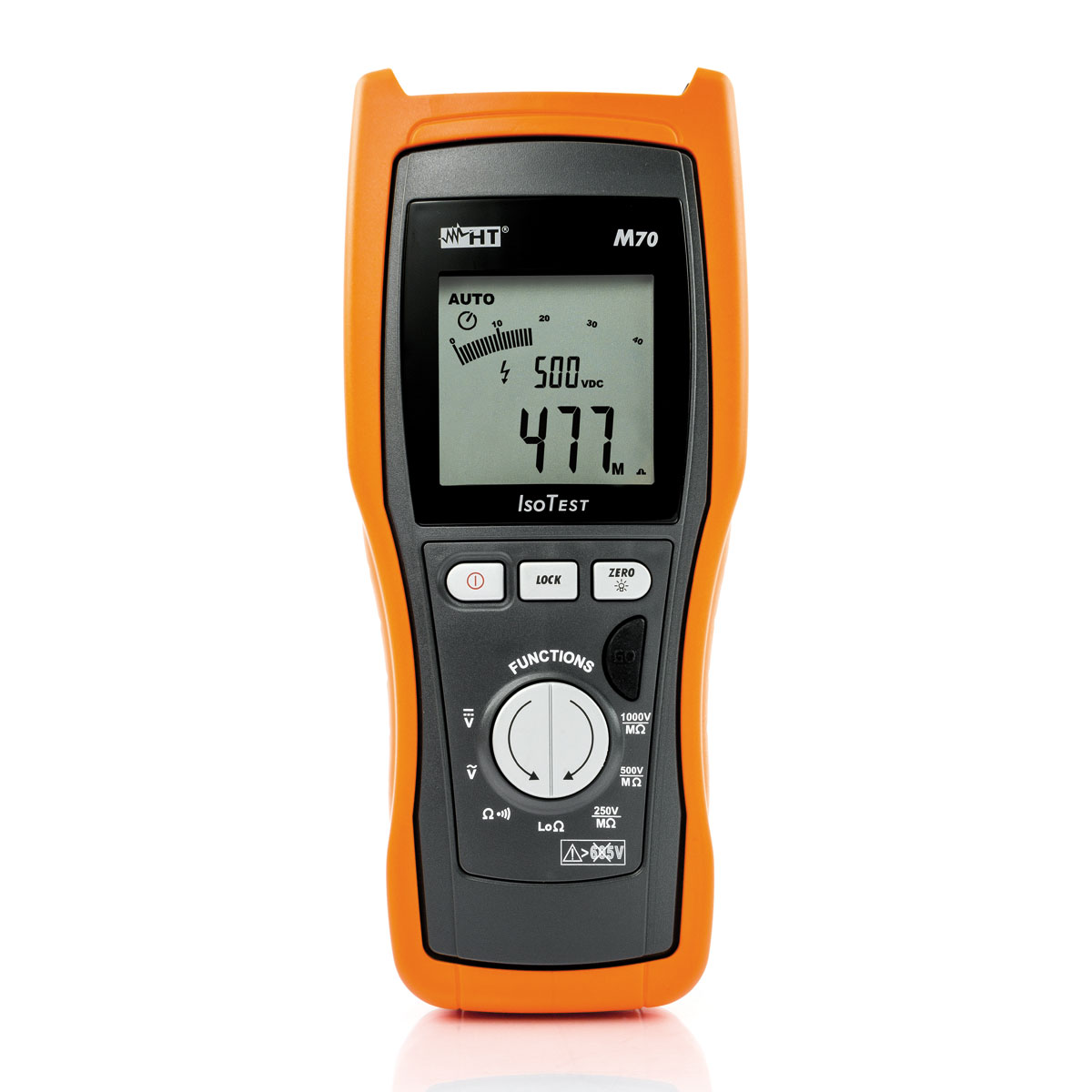

Das Modell M70 ist ein innovatives tragbares Gerät für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen.
Mit dem Modell M70 können Isolationsmessungen mit einer Prüfspannung bis 1000 VCC durchgeführt werden und die Durchgangsprüfung der Niederohmmessung mit >200 mA. Sie finden daher Einsatz für die Prüfungen nach VDE 0100 an elektrischen Installationen und für Tests an industriellen Anwendungen (Maschinen und Schaltschränken) gem. EN60204-1 und und EN60439-1. Drehfeldrichtungsmessung der Phasen mit 1 Terminal, die Fehlerstrommessung mit externer Zange (Optional) und eine effiziente TRMS-Multimeterfunktion für die Behebung aller typischen Probleme aus dem industriellen Anwendungsbereich.
LEISTUNGSMERKMALE
Funktionen
M70
M72
Isolation mit Prüfspannung 250, 500, 1000 V DC
✔
Isolation mit Prüfspannung 250, 500 V DC
✔
✔
Messbereich 0,001 MΩ ÷ 4 GΩ
✔
Messbereich 0,01 MΩ ÷ 1 GΩ
✔
Automatische Entladung des Prüfobjektes
✔
✔
Dauermessung (Funktion LOCK)
✔
Isolationsmessung mit von 2 bis 60 Sekunden programmierbarem Timer
✔
Schutzleiter-Durchgangsprüfung mit 200 mA
✔
✔
Kalibrierung der Messleitungen
✔
✔
Drehfeldrichtungsmessung
✔
Spannung DC/AC bis 600 V (TRMS nur M72)
✔
✔
Frequenz
✔
Automatische Erkennung DC/AC-Signale
✔
AC TRMS und Fehlerstrom mit externer Zange
✔
Widerstands- und Durchgangsprüfung mit Summer
✔
✔
Funktion Data HOLD
✔
Messung SPITZE 1ms auf DC/AC Strom und Spannung
✔
Funktion MAX / MIN / AVG (Durchschnitt)
✔
Automatische Abschaltung
✔
✔
Sicherheit: EN 61010-1, CAT III 550 V (Phase-Phase, Phase-PE)
✔
✔
Abmessungen (L x B x H): 240 x 100 x 45 mm
✔
✔
Gewicht (mit Batterien)
✔ ca. 450 g
✔ ca. 630 g
