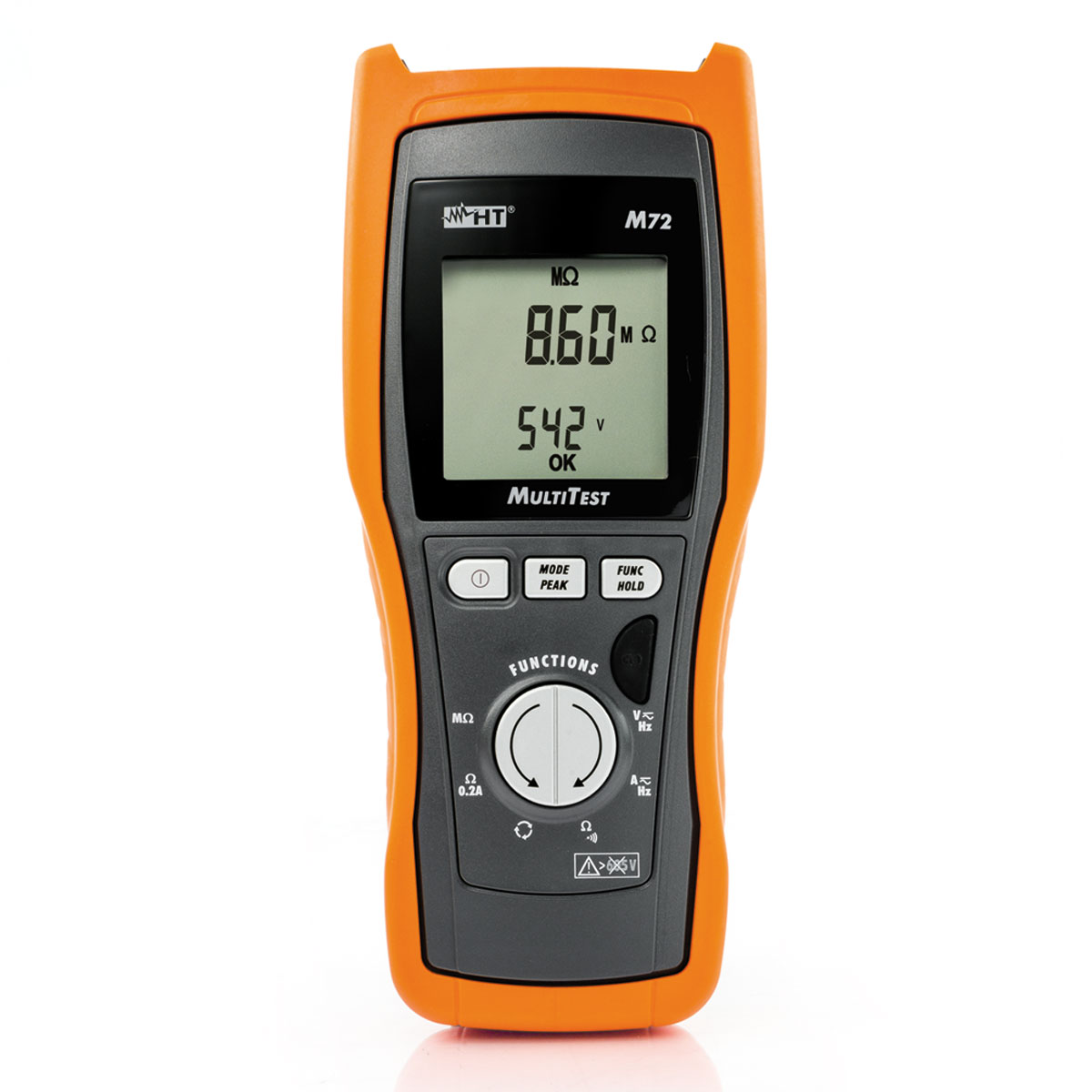

M72

Artikelnummer: 1004040 Kategorie:

Digitales TRMS Multimeter mit Isolations­messung 500 V und Niederohm­messung

Beschreibung

Das Modell M72 ist ein innovatives tragbares Gerät für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen. Es fungiert auch als TRMS-Multimeter (Echt-Effektivwert) und Messgerät für die Ermittlung der Drehfeldrichtung und ist damit ideal bei der Kontrolle von elektrischen Installationen nach VDE 0100/VDE 0105.

Mit dem M72 können Isolationsmessungen mit einer Prüfspannung bis 500 V DC durchgeführt werden und die Durchgangsprüfung des Schutzleiters (Niederohmmessung mit >200 mA). Sie finden daher Einsatz für die Prüfungen nach VDE 0100 / VDE 0105 an elektrischen Installationen und für Tests an industriellen Anwendungen. Eine weitere Funktion ist die Drehfeldrichtungsmessung mit nur einer Messleitung, die Fehlerstrommessung mit externer Stromzange (mit optionalem Zubehör) und eine effiziente TRMS-Multimeterfunktion.

LEISTUNGSMERKMALE

Funktionen

M70

M72

Isolation mit Prüfspannung 250, 500, 1000 V DC
Isolation mit Prüfspannung 250, 500 V DC
Messbereich 0,001 MΩ ÷ 4 GΩ
Messbereich 0,01 MΩ ÷ 1 GΩ
Automatische Entladung des Prüfobjektes
Dauermessung (Funktion LOCK)
Isolationsmessung mit von 2 bis 60 Sekunden programmierbarem Timer
Schutzleiter-Durchgangsprüfung mit 200 mA
Kalibrierung der Messleitungen
Drehfeldrichtungsmessung
Spannung DC/AC bis 600 V (TRMS nur M72)
Frequenz
Automatische Erkennung DC/AC-Signale
AC TRMS und Fehlerstrom mit externer Zange
Widerstands- und Durchgangsprüfung mit Summer
Funktion Data HOLD
Messung SPITZE 1ms auf DC/AC Strom und Spannung
Funktion MAX / MIN / AVG (Durchschnitt)
Automatische Abschaltung
Sicherheit: EN 61010-1, CAT III 550 V (Phase-Phase, Phase-PE)
Abmessungen (L x B x H): 240 x 100 x 45 mm
Gewicht (mit Batterien)
✔ ca. 450 g
✔ ca. 630 g

Downloads

M70_M72 - Katalogseite
M72_M73_M74_M75 - Bedienungsanleitung
M72_M73_M74_M75 - Kurzanleitung

Lieferumfang

  • inkl. Schutzholster
  • KIT0075 Set 2 Kabel mit Prüfspitzen + 2 Krokodilklemmen
  • Batterien
  • Schutztasche
  • Kalibrierprotokoll ISO9000
  • Handbuch

optionales Zubehör
