SOLAR I-VE

4.620,00

Artikelnummer: 1008685 Kategorien ,

Messgerät für PV-Anlagen sowie PV-Module & Strings bis 15 A / 1000 V DC bzw. 10 A / 1500 V DC

Beschreibung

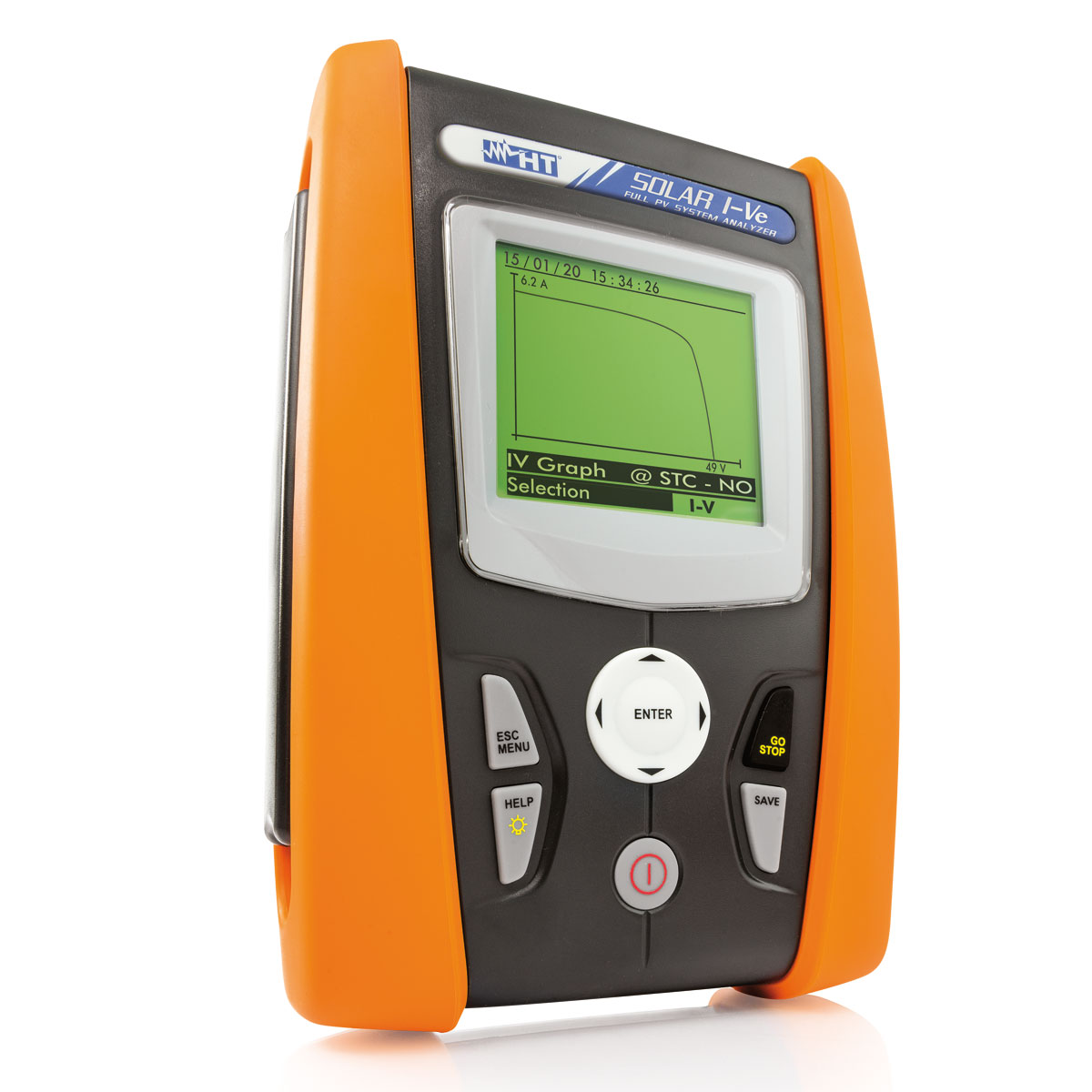

Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).

  • zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen
  • zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defekte
  • zur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891
  • zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen

FUNKTIONEN PV-MODULTEST

  • Peakleistung Pmax (bei STC) und die aktuell gemessene Leistung
  • Kurzschlussstrom Isc und Leerlaufspannung Uoc
  • Strom Impp und Spannung Umpp
  • Füllfaktor FF in %
  • eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC
  • das Gesamtergebnis der Prüfung

FUNKTIONEN PV-ANLAGENTEST

  • Spannungsmessung in AC & DC
  • Strommessung in AC & DC
  • Leistung in AC und DC (nur 1-phasige Systeme)
  • Wirkungsgrad des Wechselrichters
  • Wirkungsgrad Generatorseite
  • Temperatur und solare Einstrahlung in (W/m²)

Techn. Daten

TECHNISCHE DATEN

1-Phasen Leistungsanalyse

Messbereich

Auflösung

Genauigkeit

Spannung V DC
15,0 ÷ 1499,9 V
0,1 V / 0,3 V
±(0,5 % rdg + 2 dgt)
Spannung AC (TRMS)
50 ÷ 265,0 V
0,1 V
±(0,5 % rdg + 2 dgt)
Strom IDC (über Stromzange)
50 mA ÷ 1100 A
0,1 mA
±(0,5 % rdg + 0,6 mV)
Strom IAC (über Stromzange)
10 mA ÷ 1200 A
0,1 mA
±(0,5 % rdg + 0,6 mV
Leistung DC (Vmess > 150 V, Imess > 10 % FS)
1 W ÷ 9999 kW
1 W – 1 kW
±(0,7 % rdg+ 6 dgt)
Leistung AC (Vmess > 200 V, Imess > 10 % FS)
1 W ÷ 9999 kW
1 W – 1 kW
±(0,7 % rdg + 6 dgt)



I-U Kennlinienmessung

Messbereich

Auflösung

Genauigkeit

Spannung V DC
(Ausführung der Messung erst ab V DC > 15 V)
15,0 ÷ 1499,9 V
0,1 V / 0,3 V
±(0,5 % rdg + 2 dgt)
Strom IDC
0,10 ÷ 15,00 A
0,01 A
±(1,0 % rdg + 2 dgt)
Leistung
(@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W
50 ÷ 99999 W
1 W
±(1,0 % rdg + 6 dgt)
Solare Einstrahlung
(mit Referenzelle HT304)
1,0 mV ÷ 100,0 mV
0,1 mV
±(1,0 % rdg + 5 dgt)
Temperatur
(mit Fühler PT300N)
-20° C ÷ 100° C
0,1° C
±(0,5 % rdg + 5 dgt)

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
LCD mit Hintergrundbeleuchtung,128 x 128 Pixel
Speicher
256 Kbytes, speicherbare Kurven: > 200, PV-Test: 1,5 h @ Ip = 5 sec, 5 Tage @ Ip = 15 min

Spannungsversorgung

Intern
6x 1,5 V Alkaline Batterien Typ AA LR06
Auto Power OFF
nach 5 min ohne Benutzung

Mechanische Merkmale

Abmessungen (H x B x T)
235 x 165 x 75 mm
Gewicht (inkl. Batterien)
1,4 kg
IP Klasse
IP50
Schnittstelle
Wi-Fi und USB

Umgebungsbedingungen

Referenztemperatur
23° C … ± 5° C
Einsatztemperatur / Feuchte 0°
… 40° C / < 80 % RH
Lagertemperatur / Feuchte
-10° … + 60° C / < 80 % RH

Normenstandard

Elektrische Sicherheit
IEC/EN 61010-1
Messungen
IEC/EN 60891
Isolation/Verschmutzungsgrad
Klasse 2 (doppelte Isolation) / 2
Überspannungskategorie
CAT II 1000 V, CAT III 300 V gegen Erde,
max. 1000 V zwischen den Eingängen

Downloads

SOLAR I-Ve - Katalogseite
SOLAR I-Ve - Datenblatt
SOLAR I-Ve - Bedienungsanleitung
SUN Broschüre – PV-Messgeräte
I-V400(w), I-V500(w), SOLAR-I-V(w/e), SOLAR-02, MPP300 - Anleitung Firmware Update
I-V400(w), I-V500(w), SOLAR-I-V(w/e), SOLAR-02, MPP300 - Firmware Update
TOPVIEW - Update 2.3.1.0
TOPVIEW - Software 2.3.1.0

Lieferumfang

  • VA500 Geräteschutzkoffer
  • HT304N Duo-Einstrahlungssensor
  • SOLAR-02 Externer Datenlogger
  • PT300N Temperatursensor
  • M304 Inklinometer
  • KIT GSC4 4-Leiter-Messkabel
  • KITPV-MC4 Messadapter
  • HT4005K AC Stromwandler 200 A AC
  • HT4004N DC Stromwandler 10 A / 100 A AC
  • 6x Batterien 1,5 V AA
  • C2006 USB-Anschlusskabel
  • Messwertspeicher für 200 Messkurven
  • TOPVIEW Auswertsoftware auf CD-ROM
  • Bedienungsanleitung
  • Kalibrierprotokoll ISO9000
