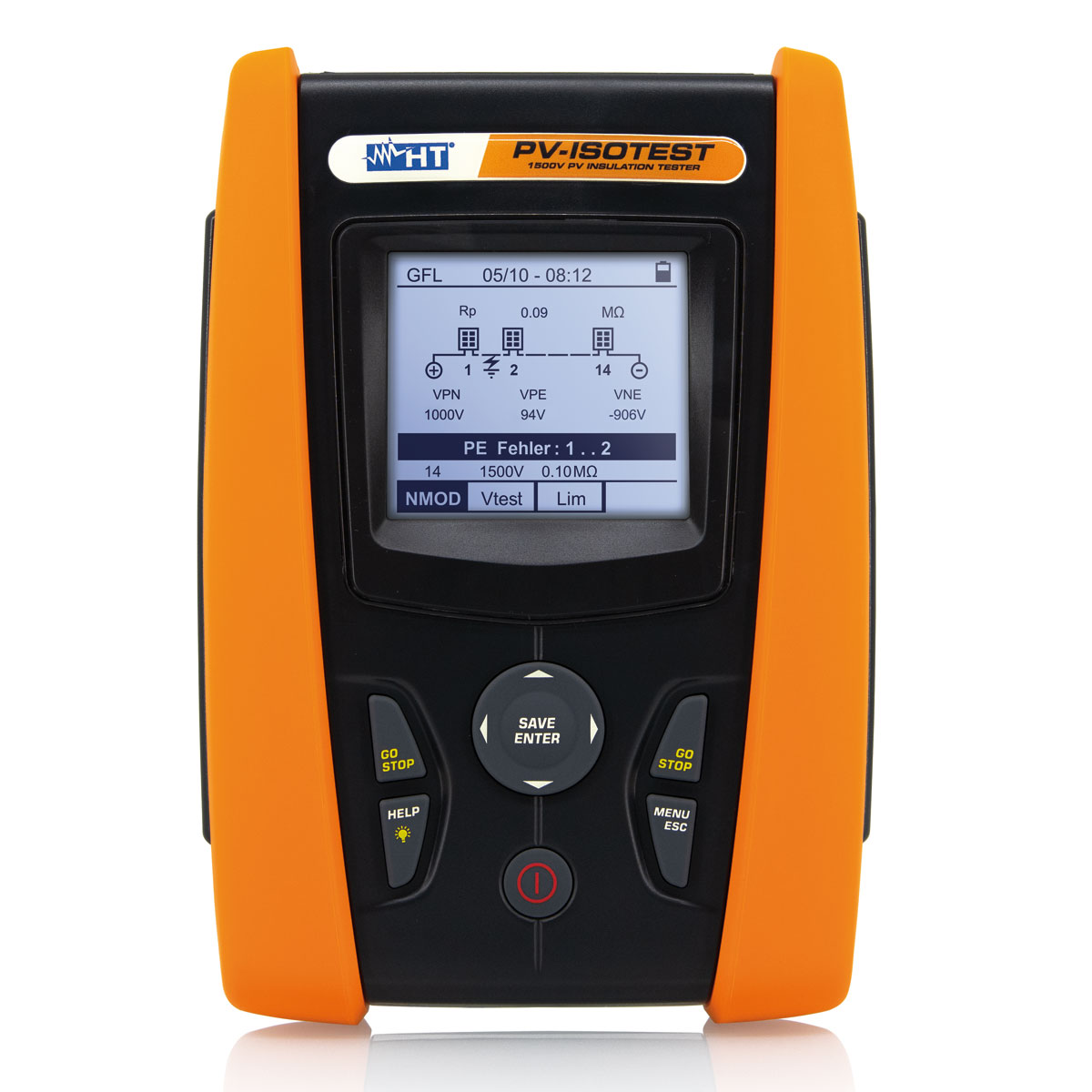

PV-ISOTEST

1.760,00

Artikelnummer: 1010990 Kategorien ,

PV-Messgerät für die Abnahme, Fehlersuche & Wartung von PV Anlagen bis 1500 V DC

Beschreibung

Das PV-ISOTEST ermittelt den Isolationswiderstand eines einzelnen Moduls, eines Strings oder sogar eines gesamten PV-Feldes mit einer Prüfspannung bis zu 1500 V DC gemäß der EN 62446 (VDE0126-23).

Herkömmliche Isolationsmessgeräte benötigen aufgrund der Präsenz der String-Spannung einen geeigneten Adapter, um die positiven und negativen Anschlüsse des zu prüfenden PV-Strings kurzzuschließen. Mit PV-ISOTEST ist die Verwendung eines externen Gerätes nicht erforderlich. Das PV-ISOTEST führt die Isolationsmessungen in voller Autonomie und Autarkie durch. Darüber hinaus zeigt Ihnen das PV-ISOTEST mit Hilfe der neuen GFL-Funktion (Ground Fault Locator) auch die genaue Position eines Isolationsfehlers in einem String der PV-Anlage an.

FUNKTIONEN

  • Isolationsmessung bis 1500 V DC auch an spannungsführenden
    Systemen
  • Lokalisierung des Isolationsfehlers an einem PV-String durch
    die neue GFL-Funktion
  • Niederohmmessung (Schutzleiter) mit einem Prüfstrom > 200 mA
  • Messung von Polarisationsindex (PI) & dielektrischem
    Absorptionsverhältnis (DAR)
  • Messung von AC-Spannungsanteilen im PV-String

Techn. Daten

TECHNISCHE DATEN

Funktion

Messbereich

Auflösung

Genauigkeit*

DC Spannung
3,0 ÷ 1500 V DC
1 V
± (1,0 % rdg + 2 dgt)
AC Spannung
3,0 ÷ 1000 V A
1 V
± (1,0 % rdg + 3 dgt)
Durchgangsprüfung
(Rpe)
0,00 ÷ 9,99; 10,0 ÷ 99,9; 100 ÷ 1.999 Ω
0,01; 0,1; 1 V
± (2,0 % rdg + 2 dgt)
Riso Timer Modus
250 V / 500 V
0,01 ÷ 9,9 MΩ
0,01 MΩ
± (5,0 % rdg + 2 dgt)
Riso Timer Modus
500 V / 1500 V
10,0 ÷99,9 MΩ
0,1 MΩ
± (5,0 % rdg + 2 dgt)
Riso Dual Modus
250 V / 500 V
0,01 ÷ 9,99; 10,0 ÷ 19,9; 20 ÷ 100 MΩ
0,01; 0,1; 1 MΩ
± (5,0 % rdg + 5 dgt)
Riso Dual Modus
500 V / 1500 V
0,01 ÷ 9,99; 10,0 ÷ 19,9; 20 ÷ 100 MΩ
0,01; 0,1; 1 MΩ
± (5,0 % rdg + 5 dgt)
Riso Fehlerortung
(GFL)*
0,01 ÷ 9,99; 10,0 ÷ 19,9; 20 ÷ 100 MΩ
0,01; 0,1; 1 MΩ
± 1 Modul

ALLGEMEINE SPEZIFIKATIONEN

Displayanzeige
128 x 128 Pixel LCD mit Hintergrundbeleuchtung
Speicher
für max. 999 Tests
Spannungsversorgung
6x 1,5 V Batterien Type AA, LR6 oder 6x 1,2 V Akku Typ AA
Batterielebensdauer
ca. 500 Messungen (für jede Funktion)
Auto Power OFF
nach ca. 5 Minuten
PC Anschluss
optisch / USB
Abmessungen / Gewicht
235 x 165 x 75 mm / 1,2 kg inkl. Batterien
Normen elektrische Sicherheit
IEC / EN 61010-1, IEC / EN 61010-2-030, IEC / EN 61010-2-033, IEC / EN 61010-2-034
Normen Messungen, Überspannungskategorie
EN 62446, EN 61557-2, EN 61557-4, CAT III 1000 V AC – CAT III 1500 V DC

* GFL Messbedingung: Messung an einem einzelnen String. Nur ein Isolationsfehler liegt vor, an einer beliebigen Position in dem String, Isolationswiderstand der einzelnen Störung muss kleiner sein als 0,1 MΩ

Downloads

PV-ISOTEST - Katalogseite
PV-ISOTEST - Bedienungsanleitung
SUN Broschüre – PV-Messgeräte
PV-ISOTEST - Anleitung Firmware Update
PV-ISOTEST - Firmware 1.13
TOPVIEW - Update 2.3.1.0
TOPVIEW - Software 2.3.1.0

Videos

Anwendungsvideos

Gerätevorstellung

Lieferumfang

  • KITGSC4 mit 4 Messleitungen und 4 Krokodilklemmen
  • KITPCMC4 mit 2 MC4 Anschlussadapter
  • SP-5100 Schultergurt
  • 6x Batterien 1,5 V AA
  • C2006 USB-Anschlusskabel
  • TOPVIEW Auswertesoftware
  • VA507 robuster Schutzkoffer
  • Kurzanleitung
  • Kalibrierprotokoll ISO9000
