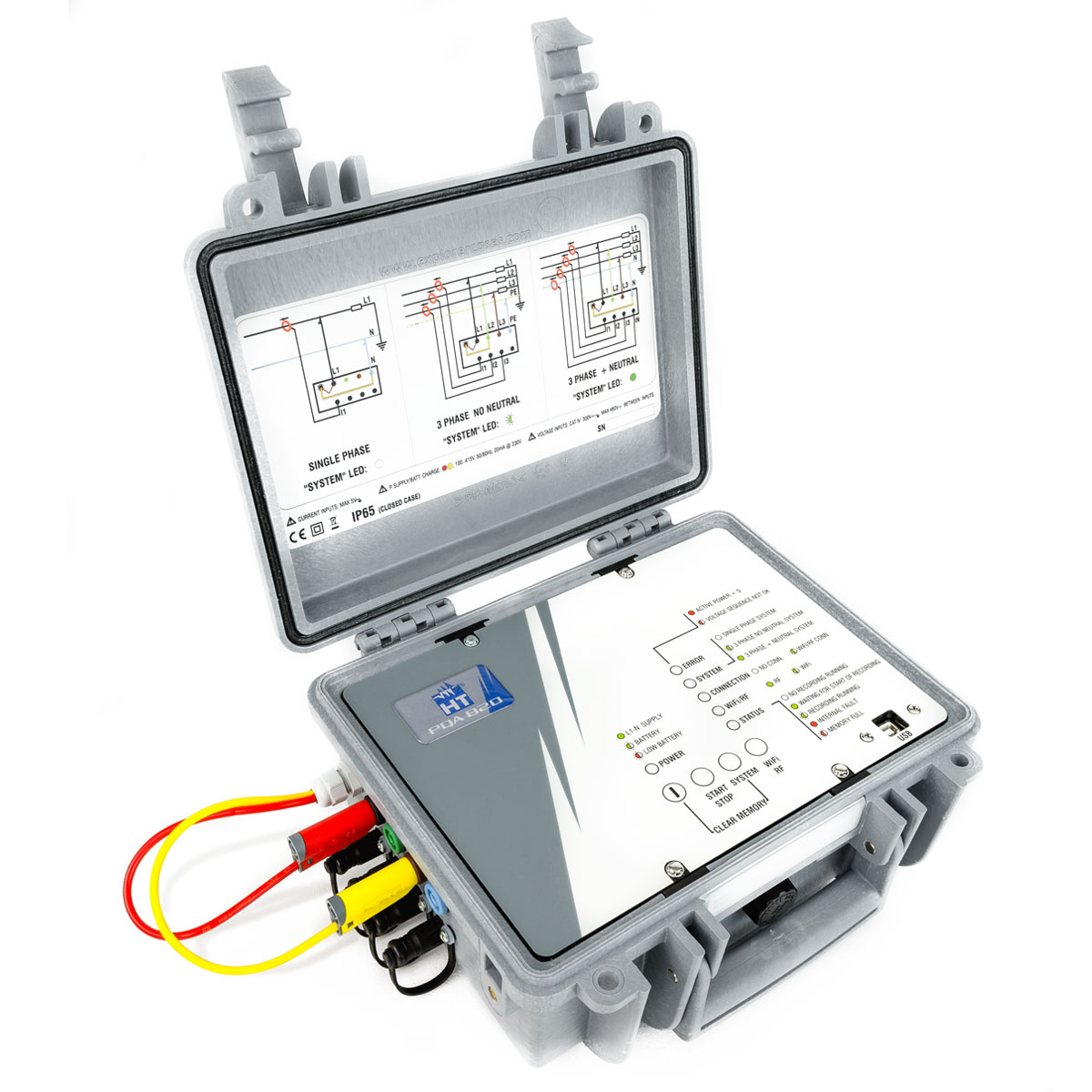

PQA 820Ti

Artikelnummer: 1009720 Kategorie:

3 Phasen Datenlogger zur  Netz- und Leistungsanalyse inkl. iPadMini

Beschreibung

Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.

Technisch wie PQA820, jedoch inkl. iPad mini

FUNKTIONEN

  • 4 Kanäle für Strom 0,1 A bis 1000 A AC TRMS
  • Kanäle für Spannung 10 V bis 460 V AC TRMS
  • Schein-, Wirk- und Blindleistungsmessung
  • Schein-, Wirk- und Blindenergiemessung
  • Messung von cos und Leistungsfaktor (PF)
  • Messung von Frequenz
  • Berechnung des THD für Spannung und Strom
  • Oberschwingungsanalyse Spannung & Strom bis zur 50. Ordnung
  • Netzarten: einphasig, Drehstrom mit oder ohne Neutralleiter
  • Konfiguration und Datenübermittlung über USB, Wi-Fi
  • Echtzeit-Analyse über Wifi oder USB



Online-Analyse
Dank dem innovativen Konzept, kann das PQA820 mit Smartphones, Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.

Speicher
Die große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30 Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig, 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.

Schnittstellen
Der PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones, Tablets , PDAs und PCs für die Gerätekonfiguration , Start und Stopp der Messungen, Herunterladen von Daten und der Online-Analyse.

Gehäuse
Der mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.



blank
Die Kommunikation erfolgt wahlweise über die USB oder WiFi Schnittstelle

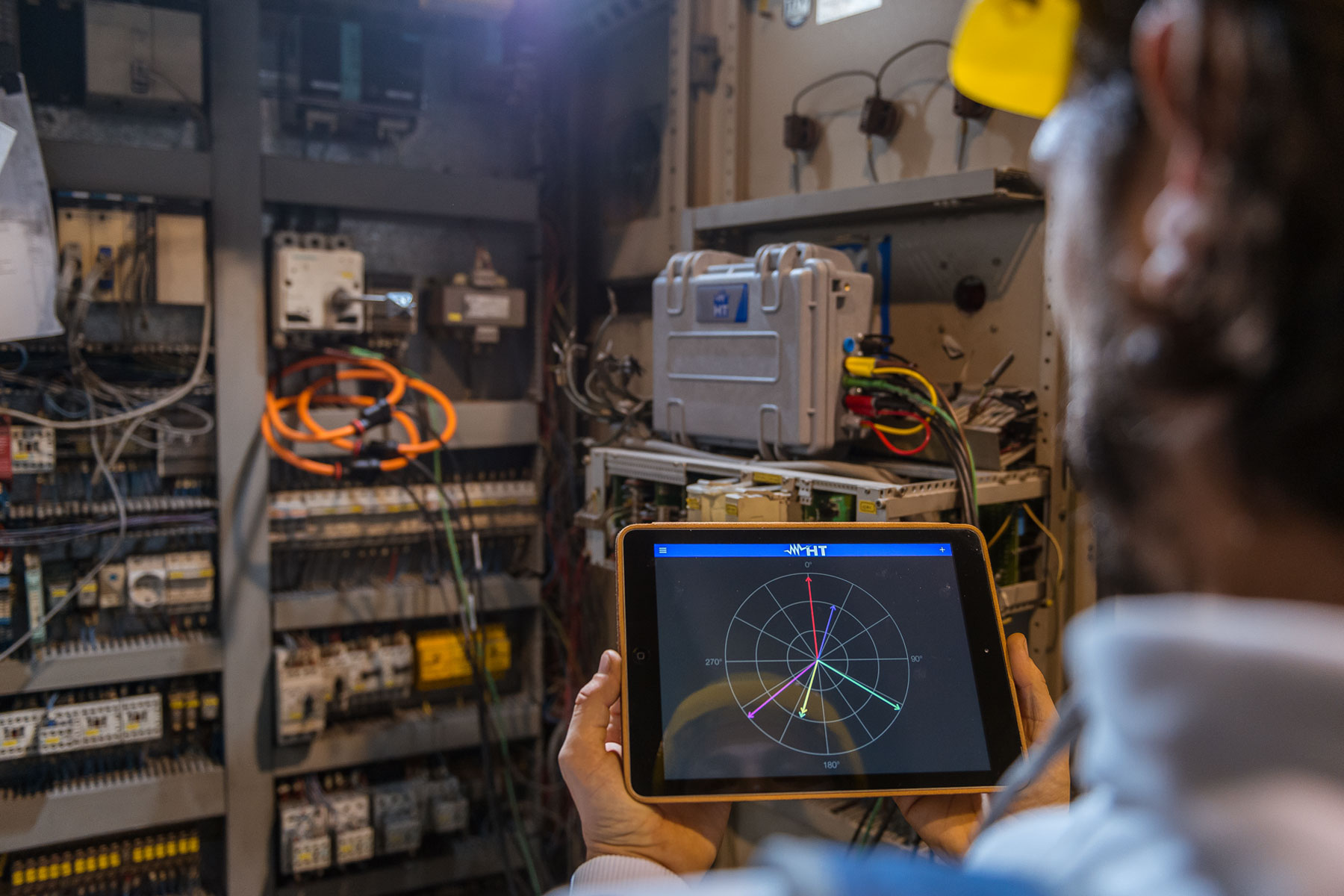

Alle Aufzeichnungen können über das iPhone oder Smartphone ausgewertet werden

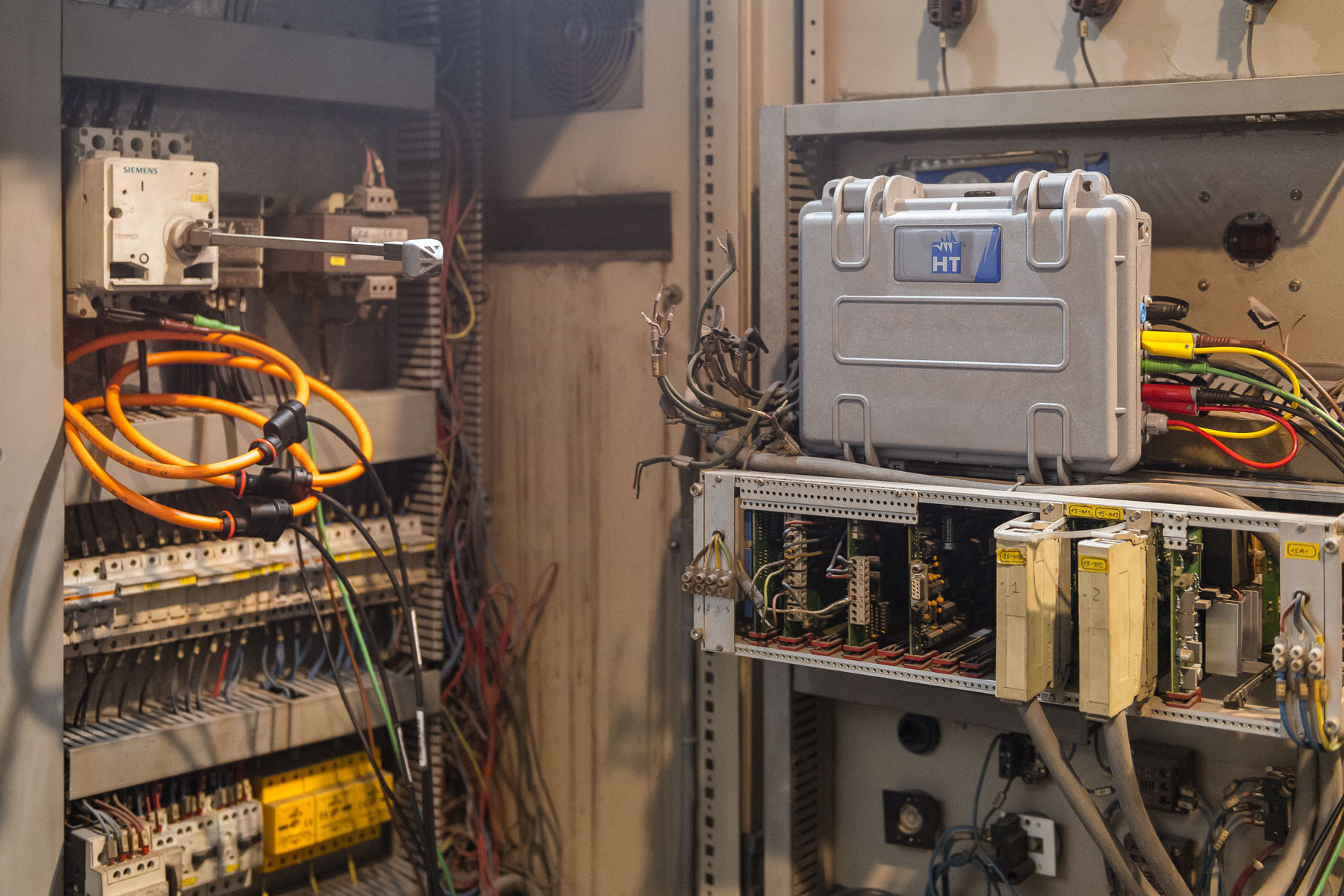

Robuster Schutzkoffer staubdicht und spritzwassergeschützt (IP65)



Techn. Daten

ALLGEMEINE SPEZIFIKATIONEN

Interne Stromversorgung
Li-Ion Akku Reichweite ca. 1 Stunde
Netzversorgung
100 ÷ 415 V, 50/60 Hz über die Eingangsspannung
Interner Speicher
8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter)
PC Verbindung
USB 2.0
Geräteschnittstelle
RF/ Wi-Fi Verbindung
Kompatible Betriebssysteme
Tablet / Smartphone (iOS, Android)
Sicherheit
IEC/EN 61010-1
Isolation
doppelte Isolation
Messkategorie
CAT IV 300 V AC (zur Erde), max. 460 V zwischen Eingängen
Abmessungen (L x B x H)
245 x 210 x 110 mm
Gewicht (inkl. Batterien)
ca. 0,7 kg

Downloads

PQA820_PQA820A_PQA820Ti - Katalogseiten
PQA820_PQA820A_PQA820Ti - Datenblatt
PQA820_PQA820A_PQA820Ti - Bedienungsanleitung

Videos

Anwendungsvideo PQA820

Lieferumfang

  • iPadMini
  • HTFLEX33L 4 x flexible Wandler 100 / 1000 A AC, Ø 174 mm
  • KITMPPACW Messleitungsset 4 Kabel (2 m)
  • KITMPPACC 4 x Krokodilklemmen
  • 606-IECN 4 x Magnetadapter
  • IP65 robuster Schutzkoffer
  • TOPVIEW PC Windows Protokoll- und Analysesoftware (inkl. USB Kabel)
  • B2051 Schutztasche für Zubehör
  • Kalibrierprotokoll ISO9000
  • Bedienungsanleitung
