Beschreibung

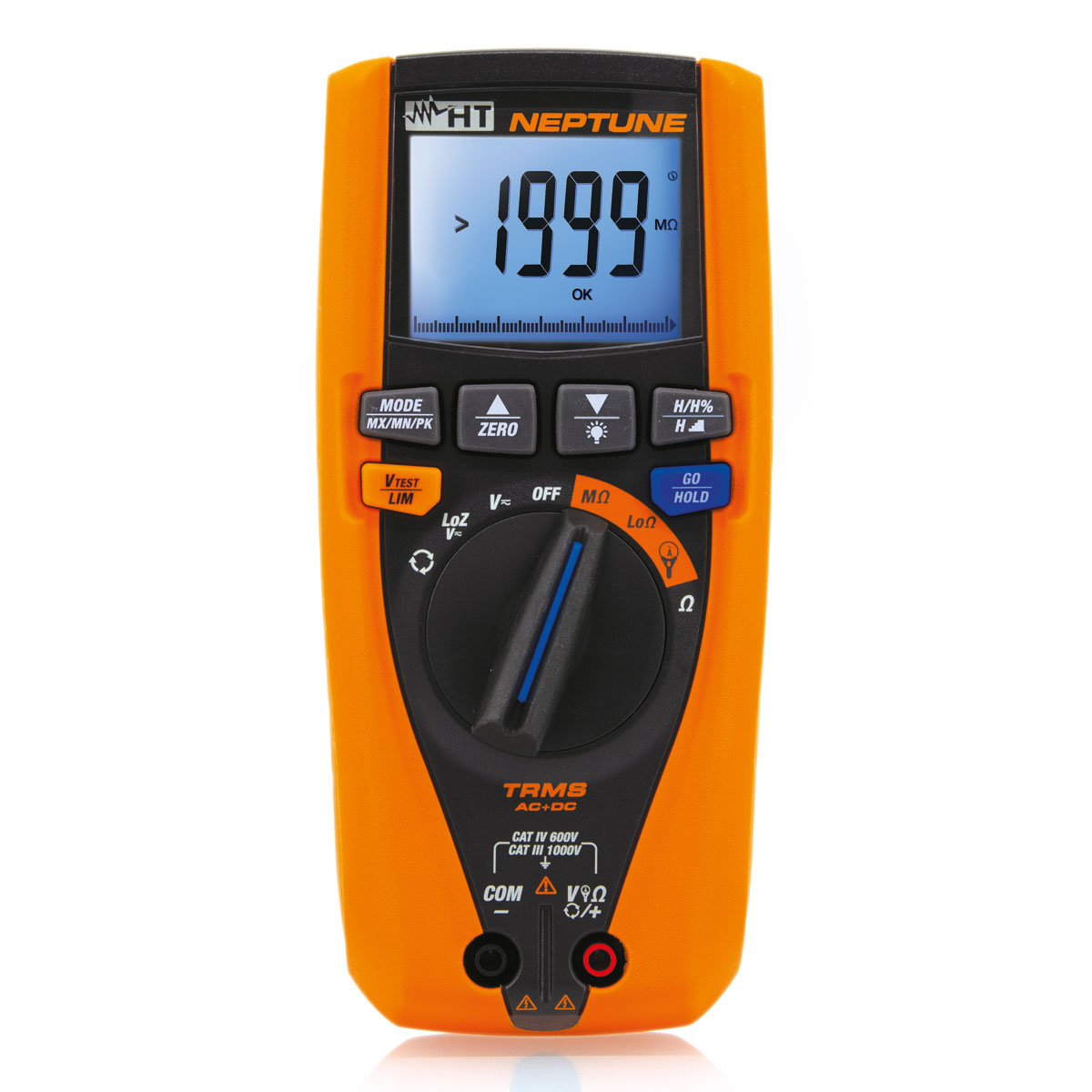

NEPTUNE ist ein Technologiemix aus einem Instrument für elektrische Sicherheitsprüfungen (Isolierung bis 1000 V und Niederohmmessung mit 200 mA), einem für Oberschwingungen und einem TRMS-Multimeter.
Multifunktions Multimeter zum Überprüfen von elektrischen Installationen
FUNKTIONEN
- Isolationsmessung mit 50, 100, 250, 500, 1000 V DC (VDE 0413 Teil 2)
- Niederohmmessung mit >200 mA (VDE 0413 Teil 4)
- Drehfeldrichtungsmessung durch einfaches Berühren der Leiter. (VDE 0413 Teil 7)
- Spannungsmessung mit geringer Eingangsimpendanz (LoZ).
- Widerstand und Durchgangsprüfung mit Summer.
- Spannung: DC, AC TRMS, AC+DC TRMS bis 1000 V.
- Frequenz von Spannung und/oder Strom.
- MAX / MIN / PEAK / HOLD Funktionen.
- Präzise Anzegie mit 10.000 Punkten.
- Autorange Messungen mit automatischer AC / DC Erkennung.
- Ermittlung des Polarisationsindex (PI) & Dielektrischen Absorptionverhältnis (DAR).
- DC, AC TRMS, AC+DC TRMS Strom bis 3000 A mit Hilfe eines externen Wandlers.
- Leckstrom mit optionalem Stromwandler (HT96U).
- Einschaltströme von Elektromotoren (Dynamic InRush Current)
- Oberwellen von Strom- und Spannung & THD (%) Gesamtverzerrung
Techn. Daten
TECHNISCHE SPEZIFIKATIONEN
DC Spannung
Messbereich
0.0 V ÷ 999.9 V
Genauigkeit
± (0.5 % rdg + 2 dgt)
Überlastschutz
1000 V DC/AC rms
AC, AC+DC, LoZ TRMS Spannung
Messbereich
0.5 V ÷ 999.9 V
Genauigkeit
± (0.5 % rdg + 2 dgt)
Überlastschutz
1000 V DC/AC rms
DC, AC, AC+DC STROM mit STD Wandler
Messbereich je nach Stromwandler
1 mA ÷ 1000 A
Genauigkeit
± (0.5 % rdg + 2 dgt)
AC STROM TRMS mit flexiblem Wandler
Messbereich Eingangssignal
1 mV ÷ 3000 mV
Messbereich je nach Stromwandler
0.01 A ÷ 3000 A
Genauigkeit
± (0.5 % rdg + 2 dgt)
Widerstand & Durchgangsprüfung
Messbereich
0.0 Ω ÷ 1999 Ω
Genauigkeit
± (1 % rdg + 5 dgt)
Überlastschutz
1000 V DC/AC rms
Durchgang (mit Summer)
< 30 Ω
Oberwellen Spannung & Strom
Bereich
DC; 1 bis 25 Ordnung
Genauigkeit
± (5 % rdg + 10 dgt)
Auflösung
0.1 %; 0.1 V; 0.1 A
Frequenz Spannung & Strom
Messbereich
33.00 Hz ÷ 999.9 Hz
Genauigkeit
± (0.1 % rdg + 1 dgt)
Drehfeldrichtung (VDE 0413 Teil 7)
Messbereich
100 V ÷ 999.9 V
Isolationswiderstand (VDE 0413 Teil 2, EN 61577-2)
Prüfspannung
50, 100, 250, 500, 1000 V DC
Messbereich (@ 500 V)
0.01 MΩ ÷ 999 MΩ
Auflösung
0.01 MΩ ÷ 1 MΩ
Genauigkeit (@ 500 V)
(2.0 % rdg + 2 Digits)
Messintervall
15 s, 30 s, 1 min, 5 min, 10 min
Ermittlung des Polarisationsindex (PI)
und Dielektrischen Absorptionverhaltnis (DAR)
Niederohmmessung (VDE 0413 Teil 4, EN 61577-4)
Prüfspannung
> 200 mA DC (@ R< 5 Ω)
Messbereich
0.00 Ω ÷ 199.9 Ω
Leerlaufspannung
4 < Vo < 12 V DC
Genauigkeit
(2.0 % rdg + 2 Digits)
ALLGEMEINE SPEZIFIKATIONEN
Anzeige
LCD 4 dgt, 9999 Punkte, Bargraph und
Hintergrundbeleuchtung, Polaritätsanzeige
Messwertermittlung
TRMS
Spannungsversorgung
4x 1,5 V Batterie Typ AAA
Auto Power OFF
nach 15 min der Nichtbenutzung
Normen
VDE 0413 Teil 2, 4 & 7, (EN 61557-2, -4 & -7)
Sicherheit
IEC/EN 61010-1, IEC/EN 61010-2-030, IEC/EN 61010-2-033 EMC: IEC/EN 61326-1
Schutzklasse
IP40
Überspannungskategorie
CAT IV 600 V, CAT III 1000 V
Abmessung (L x B x H)
175 x 85 x 55 mm
Gewicht (mit Batterien)
420 g
