MERCURY

Artikelnummer: 1010750 Kategorien ,

2 in 1 → Multimeter & Thermografie

Beschreibung

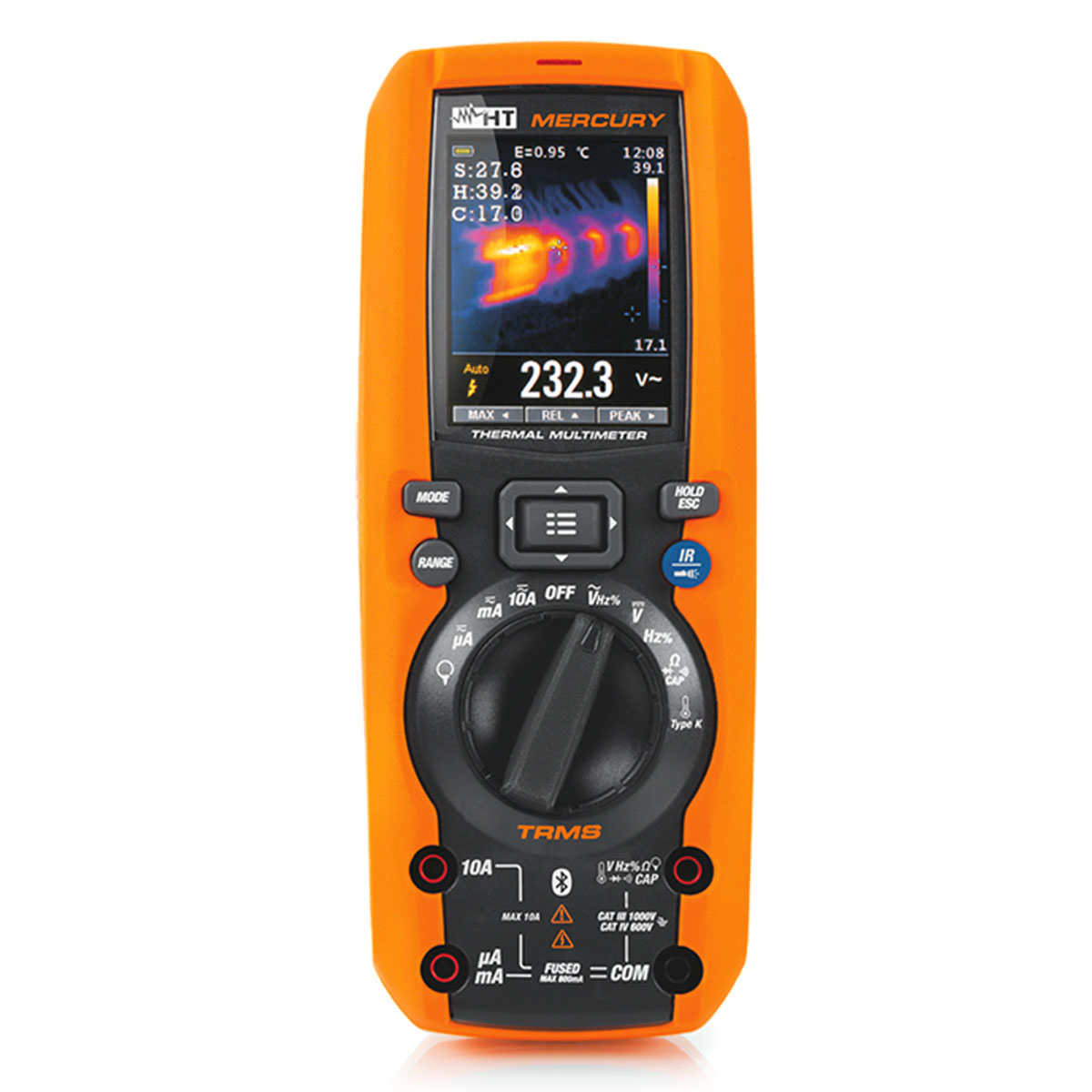

MERCURY ist ein professionelles, präzises TRMS Multimeter mit integrierter Wärmebildkamera in einem besonders schlag- und bruchfesten Gehäuse. Die vielseitigen Messfunktionen erlauben den Einsatz in nahezu sämtlichen elektrischen Bereichen. Mit Hilfe einer komfortablen Auflösung von 80 x 80 Bildpunkten der integrierten Wärmebildkamera können Sie Schaltschränke, Anschlüsse und Kabel aus sicherer Entfernung überprüfen, ohne diese berühren zu müssen. MERCURY entspricht der IEC/EN 61010-1 sowie der Überspannungskategorie CAT III 1000 bzw. CAT IV 600 V.

FUNKTIONEN

• Messung in TRMS
DC/AC Spannung
DC/AC Strom
Widerstand & Durchgangsprüfung
Frequenz
Diodentest
Temperatur mit K-Typ Fühler
Kapazität
Tastverhältnis
Autorange
Data HOLD
Auto Power OFF
PEAK
MAX / MIN / AVG
Relativ Messung
Bargraph
Farbdisplay
Display-Auflösung 6000 Punkte (TFT)
Hintergrundbeleuchtung
Speicher / Datenlogger
Datenloggerfunktion
Stromzangenfunktion
• Thermografie

Techn. Daten

INTEGRIERTE WÄRMEBILDKAMERA

Auflösung
80 x 80 Pixel, 34 μm
Temperaturauflösung
< 0.1 °C @ 30 °C
Sichtfeld
(FOV) 21° x 21°
Bildwiederholungsrate
50 Hz
Emissionsfaktor
0.01 ÷ 1.00
IFOV (@1m)
4.86 mrad
Fokus
Automatisch
Farbpaletten
4
Temperaturbereich
-20° C ÷ 260° C
Anzahl der Cursor
3 Stück (MIN, MAX, FEST)
Genauigkeit
± 2 °C (3.6° F) oder ± 2 % rdg

TECHNISCHE SPEZIFIKATIONEN

DC Spannung

Messbereich
0.0 mV ÷ 1000 V
Auflösung
0.1 mV ÷ 1 V
Genauigkeit
±(0.2 % rdg + 5 dgt)
Überlastschutz
1000 V DC/AC rms

AC TRMS Spannung

Messbereich
0.000 V ÷ 1000 V
Auflösung
0.001 V – 1 V
Genauigkeit
±(0.8 % rdg + 5 dgt)
Überlastschutz
1000 V DC/AC rms

DC Strom

Messbereich
0.0 μA ÷ 10.00 A*
Auflösung
0.1 µA ÷ 0.01 A
Genauigkeit
±(1.0 % rdg + 3 dgt)
Überlastschutz
F10 A und F800 mA

AC TRMS Strom

Messbereich
0.0 μA ÷ 10.00 A
Auflösung
0.1 µA ÷ 0.01 A
Genauigkeit
±(1.2 % rdg + 5 dgt)
Überlastschutz
F10 A und F800 mA

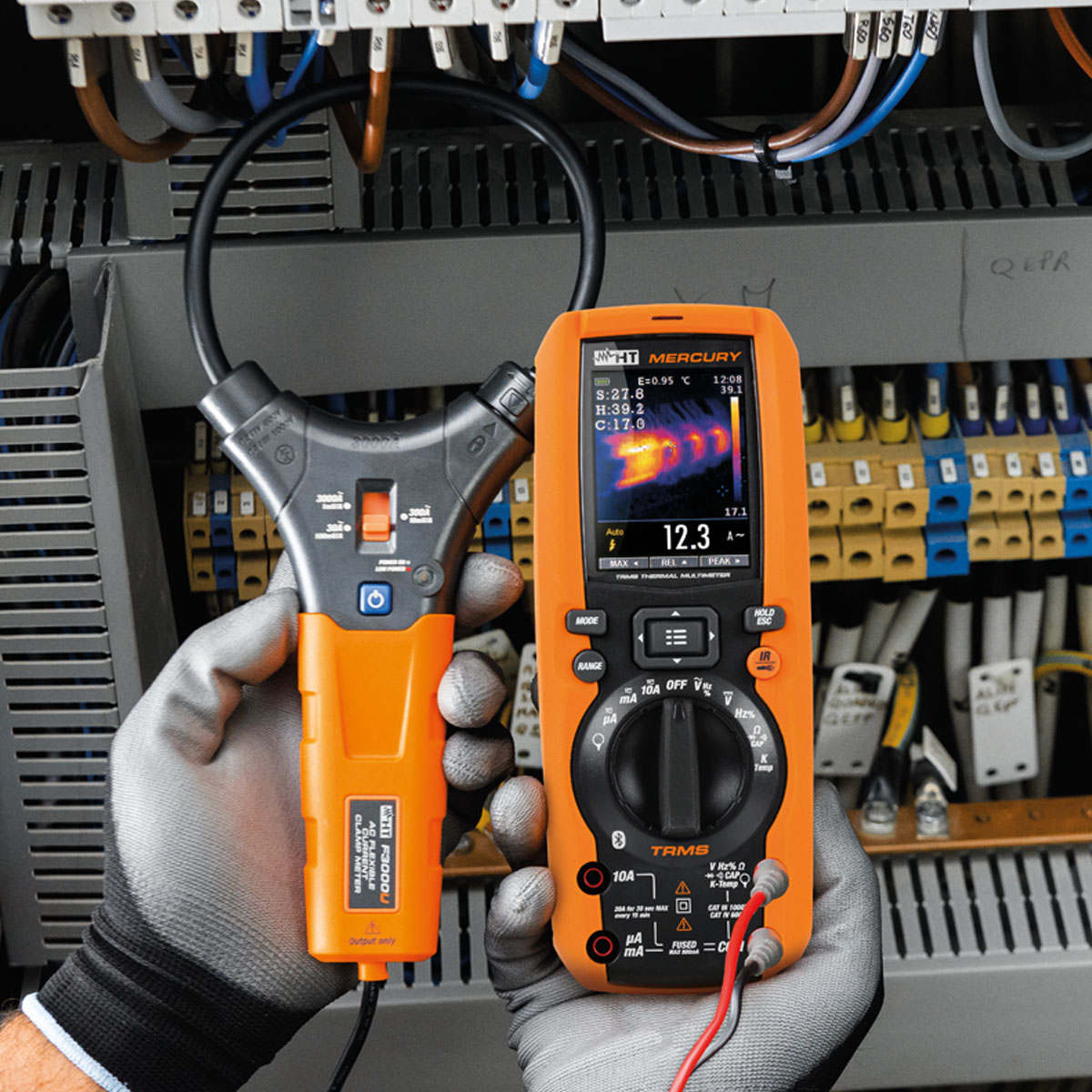

AC Strom TRMS mit optionaler flexibler Stromzange F3000U

Messbereich
0.00 A ÷ 3000 A
Genauigkeit
±(1.0 % rdg + 5 dgt)

Widerstand & Durchgangsprüfung

Messbereich
0.0 Ω ÷ 60.00 MΩ
Auflösung
0.1 Ω ÷ 0.01 MΩ
Genauigkeit
±(0.5 % rdg + 5 dgt)
Durchgang (mit Summer)
< 50 Ω

Kapazität

Messbereich
60.00 nF ÷ 6000 μF
Auflösung
0.01 nF ÷ 1 µF
Genauigkeit
±(2.5 % rdg + 20 dgt)

Temperatur mit K-Typ Fühler

Messbereich
-40° C ÷ 1000° C
Auflösung
0.1° C ÷ 1° C
Genauigkeit
±(1.5 % rdg + 3° C)

Frequenz

Messbereich
40.00 Hz ÷ 10 MHz
Auflösung
0.01 Hz ÷ 0.01 MHz
Genauigkeit
±(0.5 % rdg)

Tastverhältnis

Messbereich
0.1 % … 99.9 %
Genauigkeit
±(1.2 % rdg + 2 dgt)
Thermografie / Wärmebild
80 x 80 Pixel, -20° ÷ 260° C

* 20 A für maximal 30 Sekunden

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
TFT Display, 6000 Punkte, Bargraph
Messwertermittlung
TRMS
Verschmutzungsgrad
2
Spannungsversorgung
1 x 7.4 V Li-Ion Akku, Ladeadapter: 100/240 V AC, 50/60 Hz, 10 V DC, 1 A
Abmessung (H x B x T)
185 x 85 x 55 mm
Gewicht (inkl. Batterien)
555 g
Überspannungskategorie
CAT IV 600 V – CAT III 1000 V
Sicherheit
IEC/EN 61010-1, IEC/EN 61326-1

Downloads

Mercury - Katalogseiten
Mercury - Bedienungsanleitung

Videos

Anwendungsvideo

Lieferumfang

  • 2x Messleitungen mit Prüfspitze 4 mm
  • Akku und Ladeadapter
  • Mirco-SD 4 GB
  • Bedienungsanleitung
  • Schutztasche
