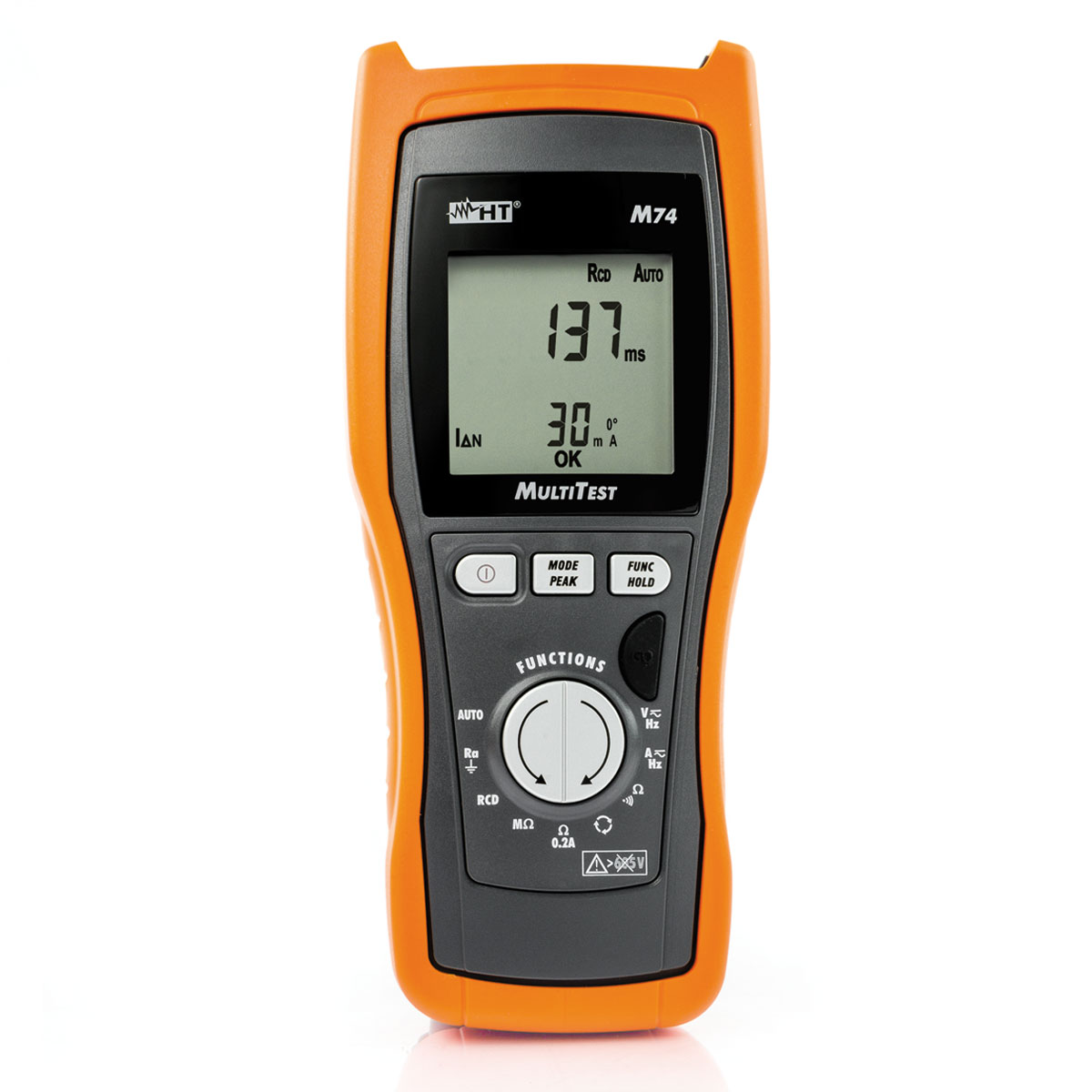

M74

530,00

Artikelnummer: 1004060 Kategorie:

Kompakter VDE 0100-Tester mit Multimeterfunktionen

Beschreibung

VDE 0100 Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) zur Prüfung der elektrischen Installationen nach VDE 0100 & VDE 0105

Das Modell M74 ist ein innovatives Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) für Prüfungen von elektrischen Installationen. Als echtes Allroundgerät zeichnet es sich durch eine ergonomische, ästhetisch ansprechende Form, einen innovativen elektronischen Funktionswahlschalter sowie eine schnelle, einfache Bedienung und Ausführung der Tests aus. Alle Messungen gemäß VDE 0413 Teil 2, 3, 4, 6, 7.

Der Bereich MULTIMETER TRMS gestattet das Messen von V AC und DC sowie von Fehlerstrom mit externer Zange, Widerstand und Frequenz, der Bereich VDE 0100 die Ausführung von Tests gem. VDE 0100 (Durchgang mit 200 mA, Isolation mit 500 V, Schleifenwiderstand mit Kurzschlussstromermittlung, Auslösezeit und Auslösestrom vom RCD) mit innovativer AUTO-Funktion für die automatische Ausführung der Tests direkt an den Steckdosen der Anlagen durch Drücken einer einzigen Taste. Die Messung der Drehfeldrichtung der Phasen mit der patentierten Einpol-Methode komplettiert die Palette der Sicherheitsprüfungen.

LEISTUNGSMERKMALE

Funktionen

M74

M75

Spannung DC/AC TRMS mit automatischer Erkennung
Spannung AC TRMS und Fehlerstrom mit externer Zange
Widerstand und Durchgang mit Summer
Frequenz
Durchgangsprüfung Schutzleiter mit 200 mA
Isolation mit Prüfspannung 250, 500 V DC
Auslösezeit RCD (FI) Typ A, AC 30 mA, 30 mA x 5, 100 mA, 300 mA
Auslösestrom RCD (FI) Typ A, AC 30 mA
Schleifenwiderstand ohne Auslösung des RCDs
Drehfeldrichtungsmessung und Phasenübereinstimmung mit ein- und / oder 2-poliger Messmethode
Funktion AUTO (Schleifenwiderstand, RCD-Test, Isolation) an der zu prüfenden Steckdose mit einem autom. Prüfablauf
Kompletter Mappingtest LAN-Netzkabel mit RJ45
Funktion Data HOLD
Messung SPITZE mit 1 ms Reaktionszeit für Spannung und Strom DC/AC
Funktion MAX / MIN / AVG (Durchschnitt)
Selbstabschaltung
Sicherheit: EN 61010-1, CAT III 550 V (Phase-Phase, Phase-PE)
Versorgung: 4 x 1,5 V Alkalibatterien Typ AA LR6
Abmessungen (L x B x H) 240 x 100 x 45 mm
Gewicht (mit Batterien) ca. 630 g

Downloads

M74_M75 - Katalogseite
M72_M73_M74_M75 - Bedienungsanleitung
M72_M73_M74_M75 - Kurzanleitung

Lieferumfang

  • inkl. Schutzholster
  • C2075 Kabel zwei Enden mit Schukostecker
  • KIT0075 Set 2 Kabel mit Prüfspitze + 2 Krokodilklemmen
  • BORSA75 Transporttasche
  • Kalibrierprotokoll
  • Handbuch

optionales Zubehör
