Jupiter

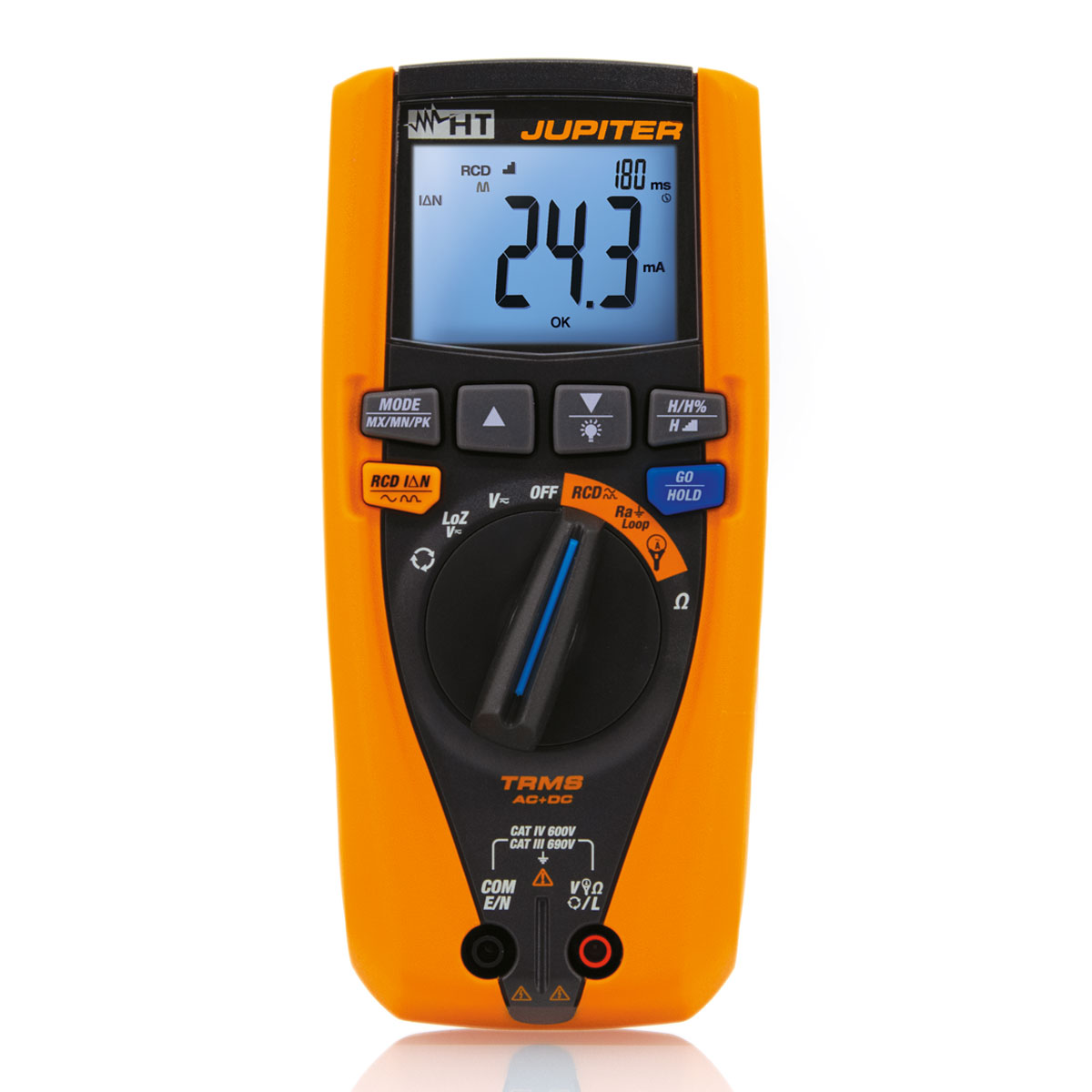

VDE 0100 Tester – CAT IV 600 V mit TRMS Multimeterfunktion

Beschreibung

JUPITER vereint die Funktionen eines digitalen Installationstesters mit einem umfangreich ausgestatteten digitalen True-RMS-Multimeter in einem einzigen kompakten Handgerät. Die Messfunktion mit reduzierter Eingangsimpedanz bei der Spannungsmessung sowie der (AC+DC) Messmodus, mit dem der Effektivwert der Gesamtspannung / Gesamtstromes (AC+DC) korrekt erfasst wird, unterstützt Sie bei Ihrer Arbeit und zeigt Ihnen zuverlässig die Messergebnisse für weitere professionelle Auswertungen an.

FUNKTIONEN

• Spannungsmessung mit reduzierter Eingangsimpedanz
• Spannungsmessung TRMS bis 690 V AC/DC

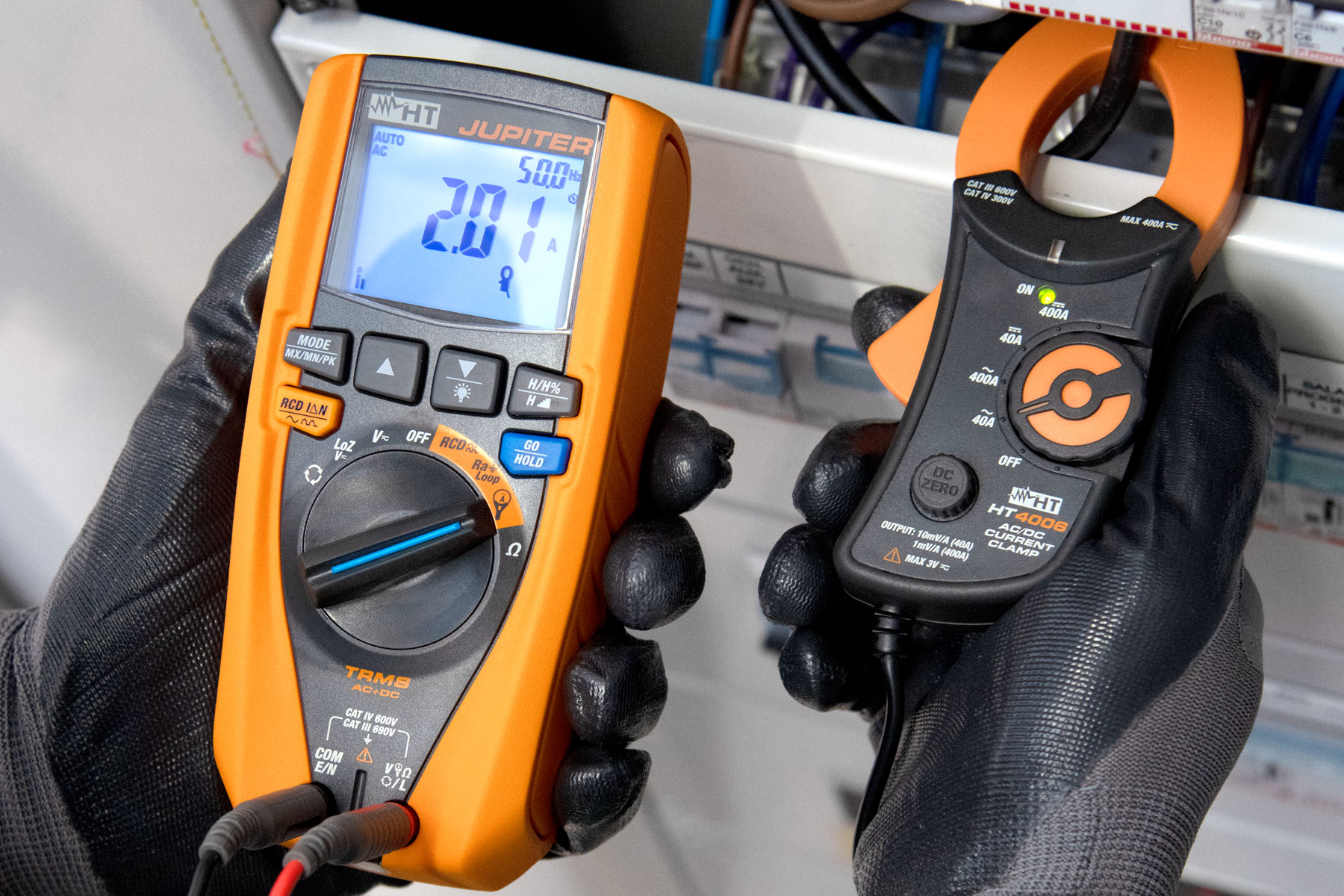

• Strommessung 1 mA bis 3000 A AC mit opt. Wandler
• Strommessung 0.1 A bis 1000 A DC mit opt. Wandler
• Widerstandsmessung bis 0.1 Ω bis 500 kΩ
• Einschaltstromerfassung AC/DC ab 1 ms
• RCD Test mit Auslösestrom Ia und Auslösezeit ta
• Schleifenimpedanz ohne RCD Auslösung
• Schleifenimpedanz Zpe mit Kurzschlussstrom Ik
• Netzimpedanz Zpn,Zpp mit Kurzschlussstrom Ik
• Widerstand & Durchgangsprüfung mit Summe
• Frequenzmessung
• Oberwellen 1- 25 Ordnun
• Drehfeldrichtung mit nur einer Prüfsonde
• Automatische / manuelle Bereichswahl
• Data HOLD, MAX / MIN / AVG

Techn. Daten

TECHNISCHE SPEZIFIKATIONEN

DC Spannung

Messbereich
0.0 V ÷ 690.0 V
Genauigkeit
± (0.5 % rdg + 2 dgt)
Überlastschutz
690 V DC/AC rms

AC, AC+DC, LoZ TRMS Spannung

Messbereich
0.5 V ÷ 690.0 V
Genauigkeit
± (0.5 % rdg + 2 dgt)
Überlastschutz
690 V DC/AC rms

DC, AC, AC+DC STROM mit STD Wandler

Messbereich je nach Stromwandler
1 mA … 1000 A
Genauigkeit
± (0.5 % rdg + 2 dgt)

AC STROM TRMS mit flexiblem Wandler

Messbereich Eingangssignal
1 mV ÷ 3000 mV
Messbereich je nach Stromwandler
0.01 A … 3000 A
Genauigkeit
± (0.5 % rdg + 2 dgt)

Widerstand & Durchgangsprüfung

Messbereich
0.0 Ω ÷ 1999 Ω
Genauigkeit
± (1 % rdg + 5 dgt)
Überlastschutz
690 V DC/AC rms
Durchgang (mit Summer)
< 30 W

Oberwellen Spannung & Strom

Bereich
DC; 1 bis 25 Ordnung
Genauigkeit
± (5 % rdg + 10 dgt)
Auflösung
0.1 %; 0.1 V; 0.1 A

Frequenz Spannung & Strom

Messbereich
33.00 Hz … 999.9 Hz
Genauigkeit
± (0.1 % rdg + 1 dgt)

Drehfeldrichtung (VDE 0413 Teil 7)

Messbereich
100 V … 690 V

Zpe, Zpn, Zpp Netz & Schleifenimpedanz (VDE 0413 Teil 3)

Messbereich
100 V … 690 V
Auflösung
0.1 Ω
Genauigkeit
+ (5.0 % rdg + 3 dgt)

Schleifenwiderstand Ra ohne RCD Auslösung (VDE 0413 Teil 3)

Auflösung
1 Ω
Genauigkeit
+ (5.0 % rdg + 3 dgt)

RCD Test (VDE 0413 Teil 6)

Messbereich
100 V … 690 V
Idn Auswahl Typ A oder AC
30 mA, 100 mA, 300 mA
Auslösezeit ta Auflösung
1 ms
Auslösestrom Ia Auflösung
0.1 mA

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
LCD 4 dgt, 9999 Punkte, Bargraph und Hintergrundbeleuchtung
Messwertermittlung
TRMS
Spannungsversorgung
4x 1,5 V Batterie Typ AA
Auto Power
OFF nach 15 min der Nichtbenutzung
Normen
VDE 0413 Teil 3, 6 & 7, (EN 61557-3,-6,-7)
Sicherheit
IEC/EN 61010-1; IEC/EN 61010-2-030
Schutzklasse
IP40
Überspannungskategorie
CAT IV 600 V; CAT III 690 V
Abmessung (L x B x H)
175 x 85 x 55 mm
Gewicht (mit Batterien)
420 g

Downloads

Jupiter - Katalogseite
Jupiter - Datenblatt
Jupiter - Bedienungsanleitung

Lieferumfang

  • inkl. Schutzholster
  • Modell 4324-2 Messleitungen mit Prüfspitzen 4 mm,
  • Modell C2065 3-Leiter Schukomessleitung, rot, schwarz, grün
  • 4 Batterien 1,5 V, Typ AAA
  • Robuste Geräteschutztasche
  • Kurzbedienungsanleitung
  • Bedienungsanleitung auf CD
  • Kalibrierzertifikat ISO9000
