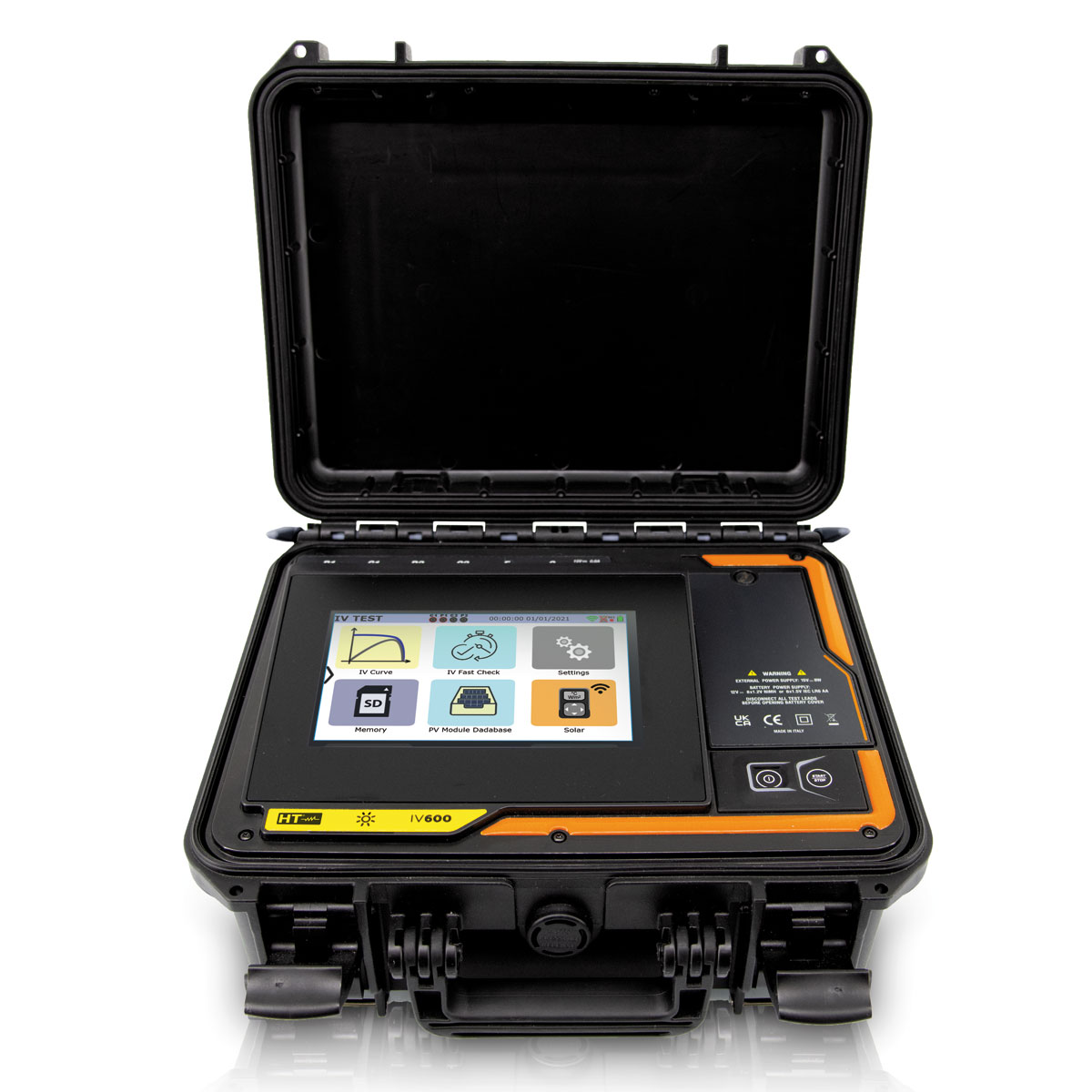

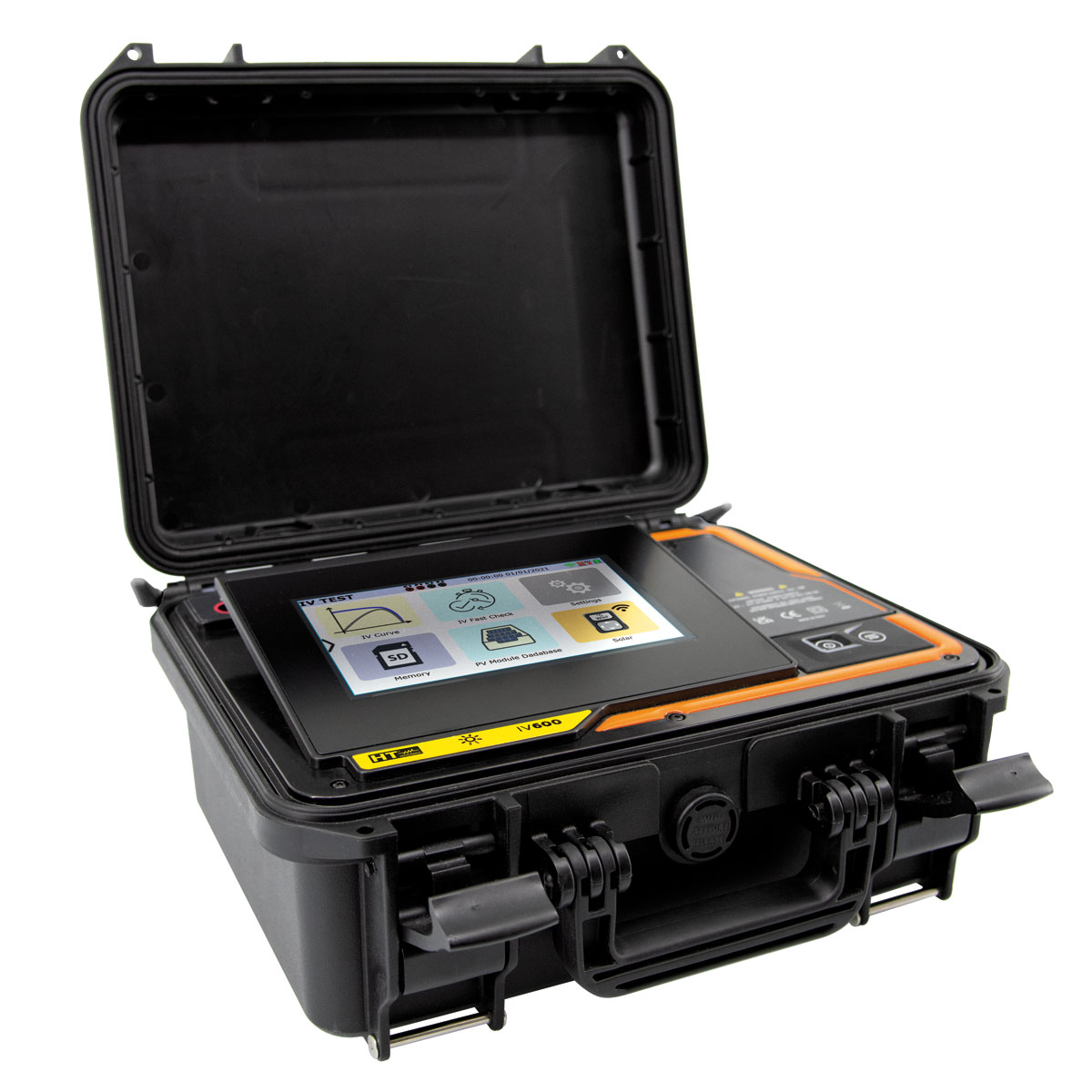

I-V600

Artikelnummer: 1011600 Kategorie:

Peakleistungs- & Kennlinienmessgerät für PV-Module & -Strings bis 1500 V / 40 A

Beschreibung

  • Messung der I-U-Kennlinie an Modulen/Strings von PV-Anlagen gemäß IEC/EN60891
  • Messung von Leerlaufspannung & Kurzschlussstrom Voc/Isc bis zu 1500 V/40 A DC gemäß IEC/EN62446
  • Geeignet für Mono- & Bifaziale PV-Module
  • Datenbank mit mehr als 30.000 PV-Modulen, die in Verbindung mit der neuen HT-AGORA Software verwaltet werden kann (herunterladbar im Downloadbereich)
  • Temperatur & Einstrahlungsmessung mit Datenlogger SOLAR-03 (100m Reichweite)
  • Professioneller interner Algorithmus (BMS) zum Aufladen der internen Batterien im Feld



Das I-V600 ermöglicht die Ermittlung der I-U-Kennlinie und der wichtigsten charakteristischen Parameter sowohl eines einzelnen PV-Moduls als auch von Modulstrings für PV-Anlagen bis zu einem Maximum von 1500 V und 40 A DC.

Für die Messung und Auswertung der I-U-Kennlinie verwendet das I-V600 eine interne Moduldatenbank, die vom Benutzer jederzeit aktualisiert werden kann.

Der Vergleich zwischen den gemessenen Daten und den Nenndaten ermöglicht es, sofort festzustellen, ob der String oder das Modul die vom Hersteller angegebenen Leistungsdaten einhält. Die Ermittlung der I-U-Kennlinie kann auch durch eine dezentrale Einstrahlungs- und Temperaturmessung mit Hilfe der Remote-Einheit SOLAR-03 (externer Datenlogger) unter Ausnutzung der Bluetooth-Verbindung mit der Master-Einheit erfolgen.

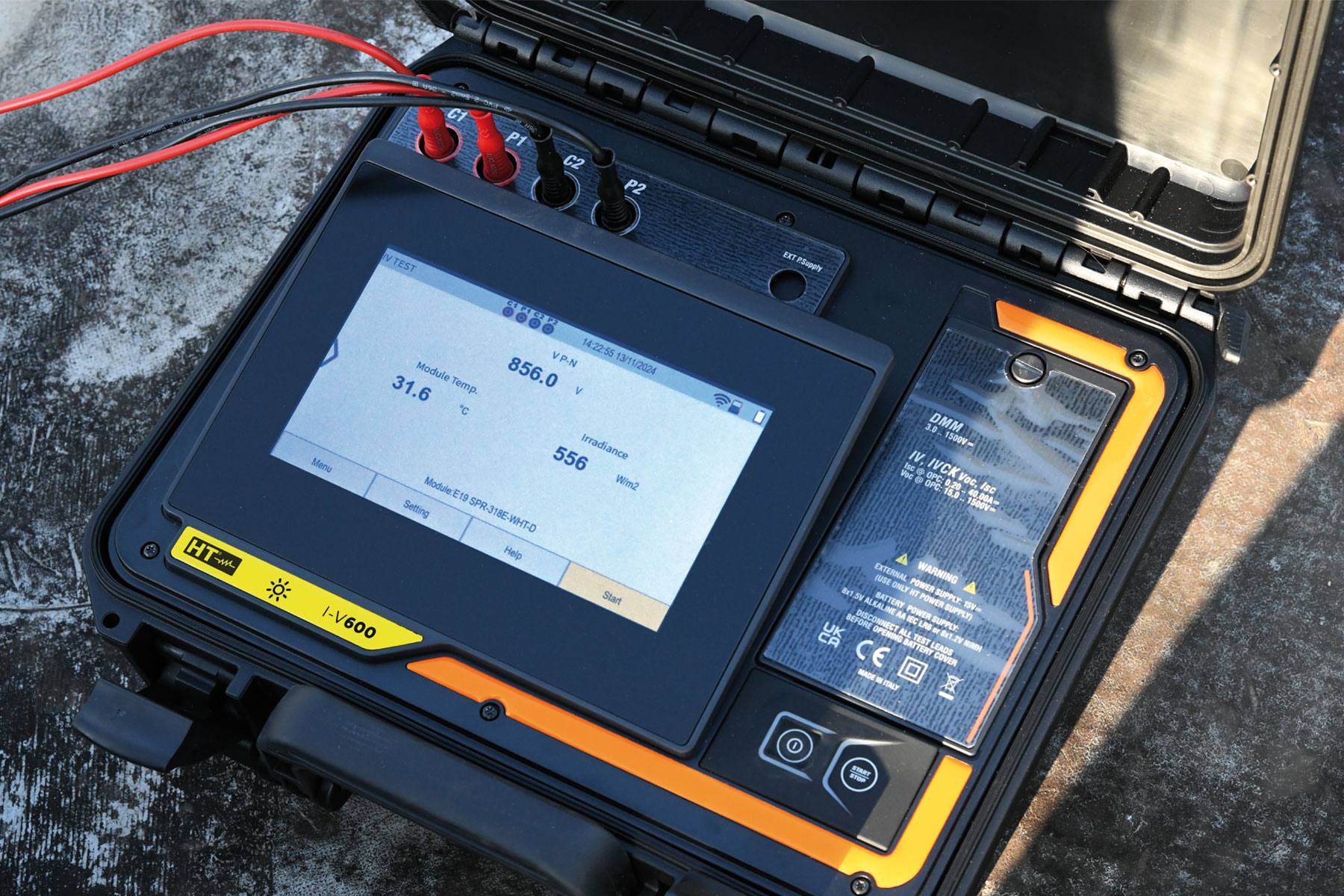

Auch beim I-V600 ist die Anzeige der IV-Kurve auf dem großen farbigen Touch-Display am Ende des Tests ein sehr deutlicher Hinweis darauf, ob die vom Modulhersteller angegebenen Spezifikationen eingehalten werden oder nicht.

Techn. Daten

TECHNISCHE DATEN

Funktion

Messbereich

Auflösung

Genauigkeit*

Spannung V DC
3 ÷ 1500 V
1 V
±(1.0 % rdg + 6 dgt)
I-U Kennlinie (Spannung)**
15 ÷ 1500 V DC
0,1 V
±(0.2 % Voc) @OPC
±(4.0 % rdg + 2 dgt) @STC
I-U Kennlinie (Strom)**
0.20 ÷ 40.00 A DC
0,01 A
±(0.2 % Isc) @OPC
±(4.0 % rdg + 2 dgt) @STC
I-U Kennlinie (Leistung)**
50 ÷ 9999 W
10.00 kW – 99.99 kW***
1 W
0,01 kW
±(1.0 % rdg + 6 dgt) @OPC
±(4.0 % rdg + 2 dgt) @STC
Solare Einstrahlung (mit SOLAR-03 und Referenzzelle HT305)
0 – 1400 W/m2
1 W
±(1.0 % rdg + 3 dgt)
Temperatur (mit SOLAR-03 und Fühler PT305)
-40° C – 99,9° C
0,1° C
±(1 % rdg + 0,1° C)

(*) VDC Spannung ≥ 30 V und Modulkapazität < 30 μF
(**) Ausführung der Messung ab I > 0,2 A DC und U > 15 V DC
(***) Die maximal messbare Leistung berücksichtigt einen Füllfaktor von 0,7 => Pmax = 1500 V x 40 A x 0,7 = 42,00 kW

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
Farb-TFT, Touchscreen 7“, 800 x 480 Pixel
Speicher
Speicherkarte, max. 32 GB, max. 9999 Tests

Spannungsversorgung

Intern
8x 1,5 V Typ AA oder 8x 1,2 V Typ AA NiMH Akku
Extern
100 – 440 V AC / 15 V DC, 50/60 Hz, CAT IV 300 V
Auto Power OFF
nach 10 min ohne Benutzung
Schnittstelle
USB Typ-C und WiFi
SOLAR-03 Kommunikation
Bluetooth (max. Entfernung 100 m im Freien)

Mechanische Merkmale

Abmessungen
336 x 300 x 132 mm
Gewicht
5,5 kg
Mechanischer Schutz

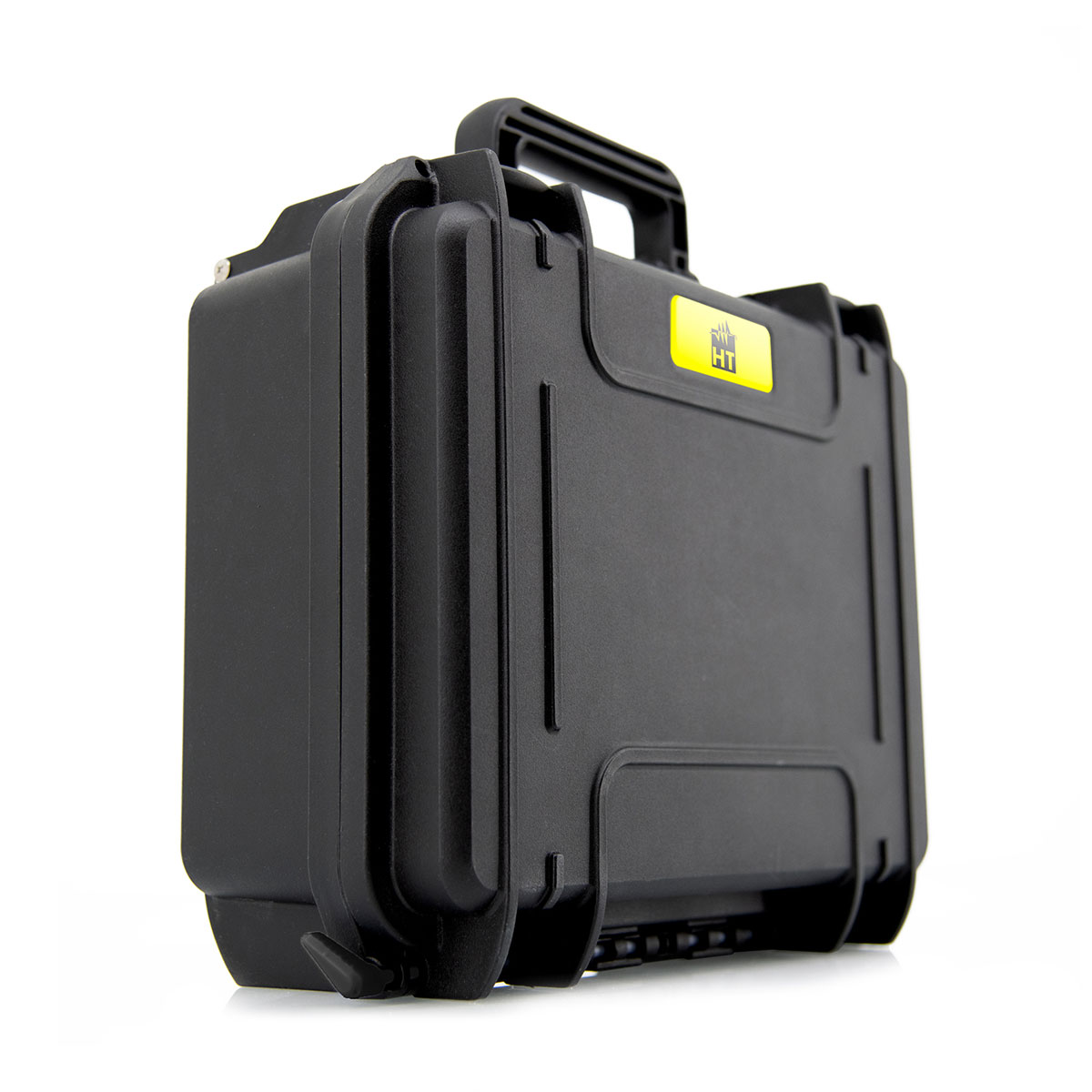

IP67 (Gehäuse geschlossen), IP40 (offenes Gehäuse)

Umgebungsbedingungen

Referenztemperatur
23° C ± 5° C
Betriebstemperatur
-10° C ÷ 50° C
Lagertemperatur / Feucht
-20° C ÷ 60° C / < 80 % relative Luftfeuchtigkeit

Normenstandard

Elektrische Sicherheit
IEC/EN 61010-1, 61010-2-030
Messungen (I-U-Test)
IEC 60891, IEC/EN 60904-1-2
Messungen (IVCK-Test)
IEC/EN 62446, EN 60904-1-2
Überspannungskategorie
CAT III 1500 V DC gegen Erde, max. 1500 V DC zwischen den Eingängen

Downloads

I-V600 – Produktdatenblatt
I-V600 – Bedienungsanleitung
SUN Broschüre – PV-Messgeräte

Lieferumfang

  • BORZAINO – HT-Rucksack
  • SOLAR-03 – externer Datenlogger
  • HT305 – Referenzzelle
  • PT305 – Temperaturfühler
  • M304 – Inklinometer
  • A0061 – externer Ladestecker
  • 8x Akkus AA 1,2 V
  • KIT2PRO15 – Messleitungsset 3 m & Krokodilklemmen
  • KITPVMC415O – 2 Adapterkabel mit MC4 Stecker, 3 m
  • SP-2003 – Koffer-Schultergurt
  • HT-AGORA – Protokollsoftware
  • C2010 – USB-A / USB C Verbindungskabel 1,5 m
  • CF832 – MicroSD Card 32 GB
  • Kurzanleitung
  • Kalibrierprotokoll ISO 9000
