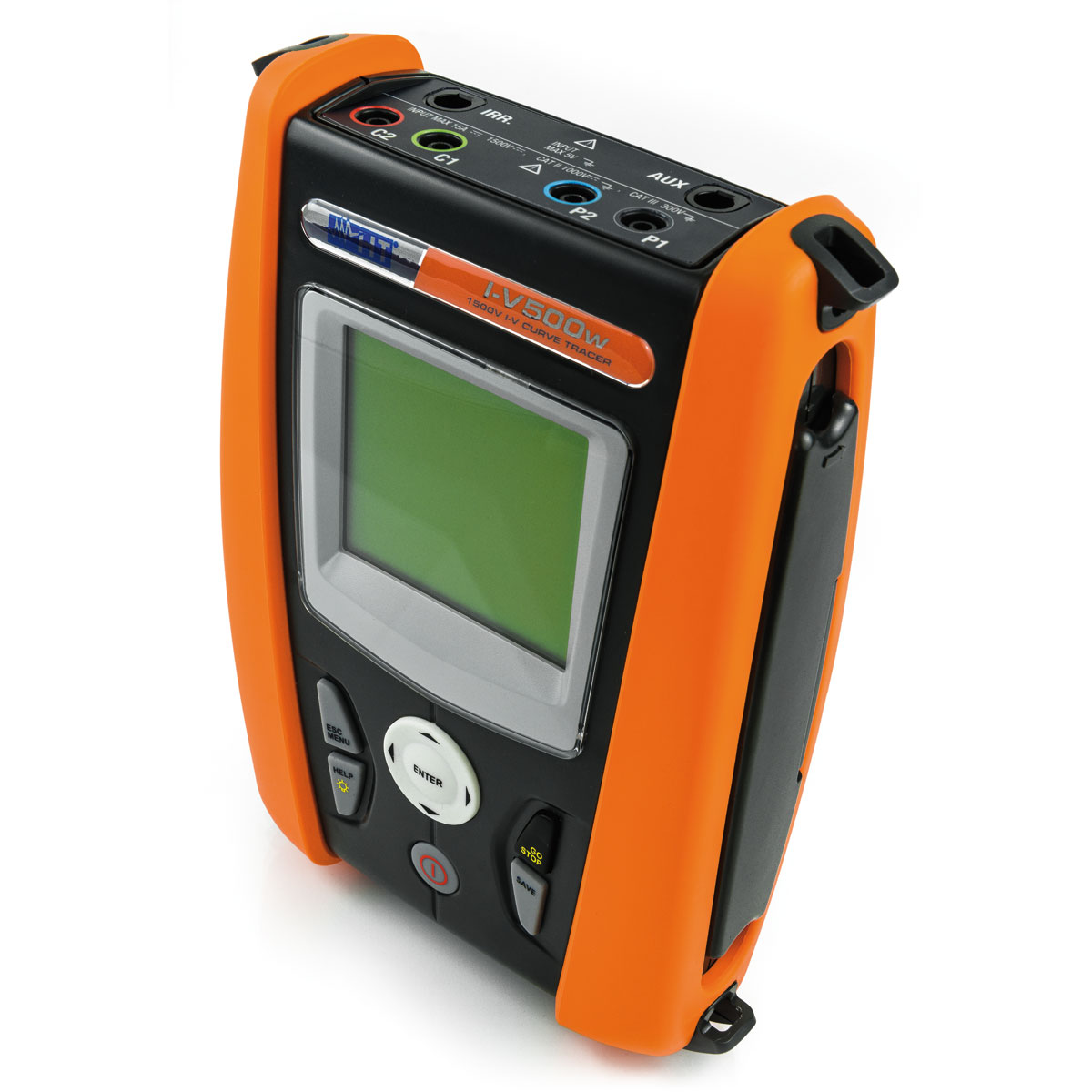

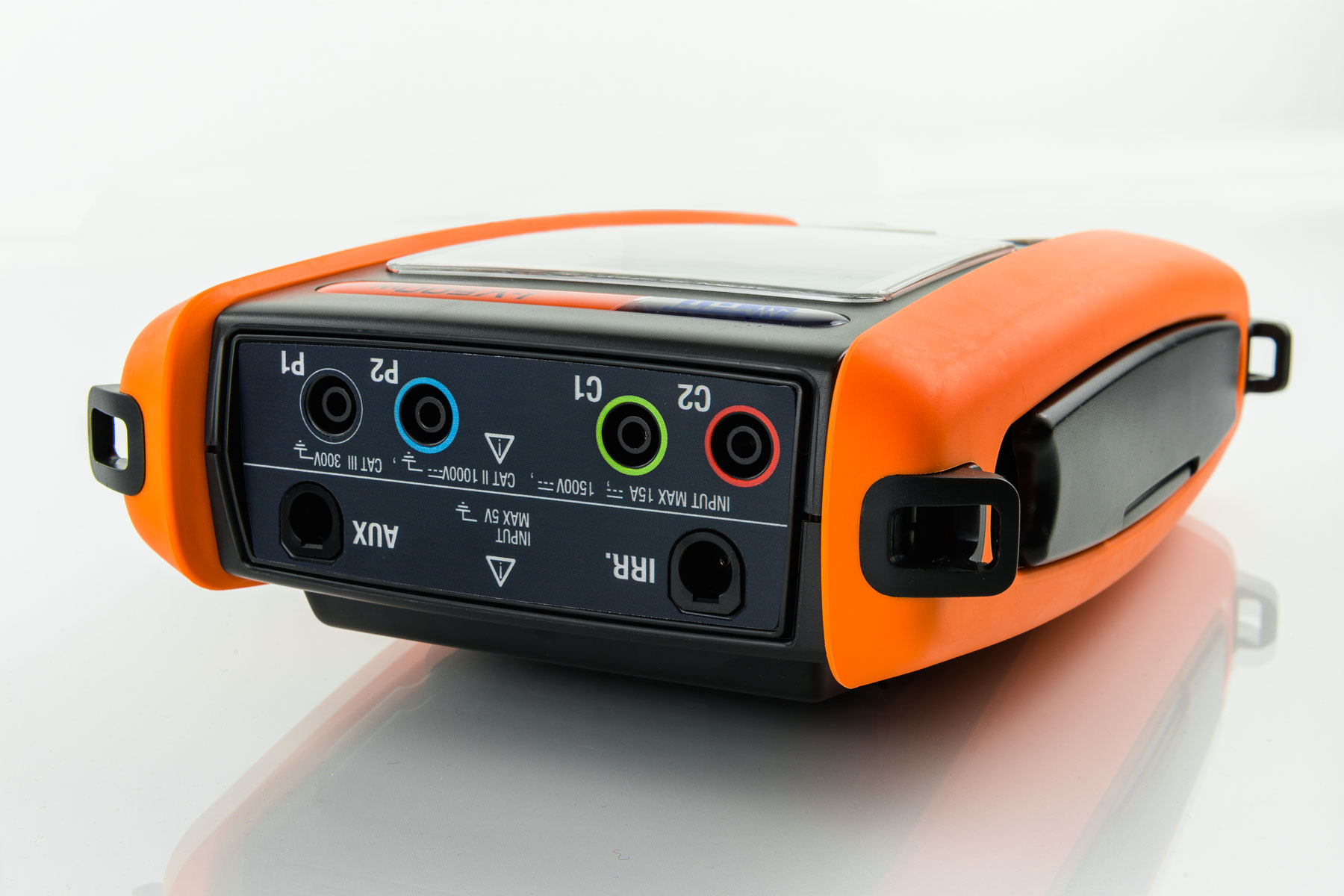

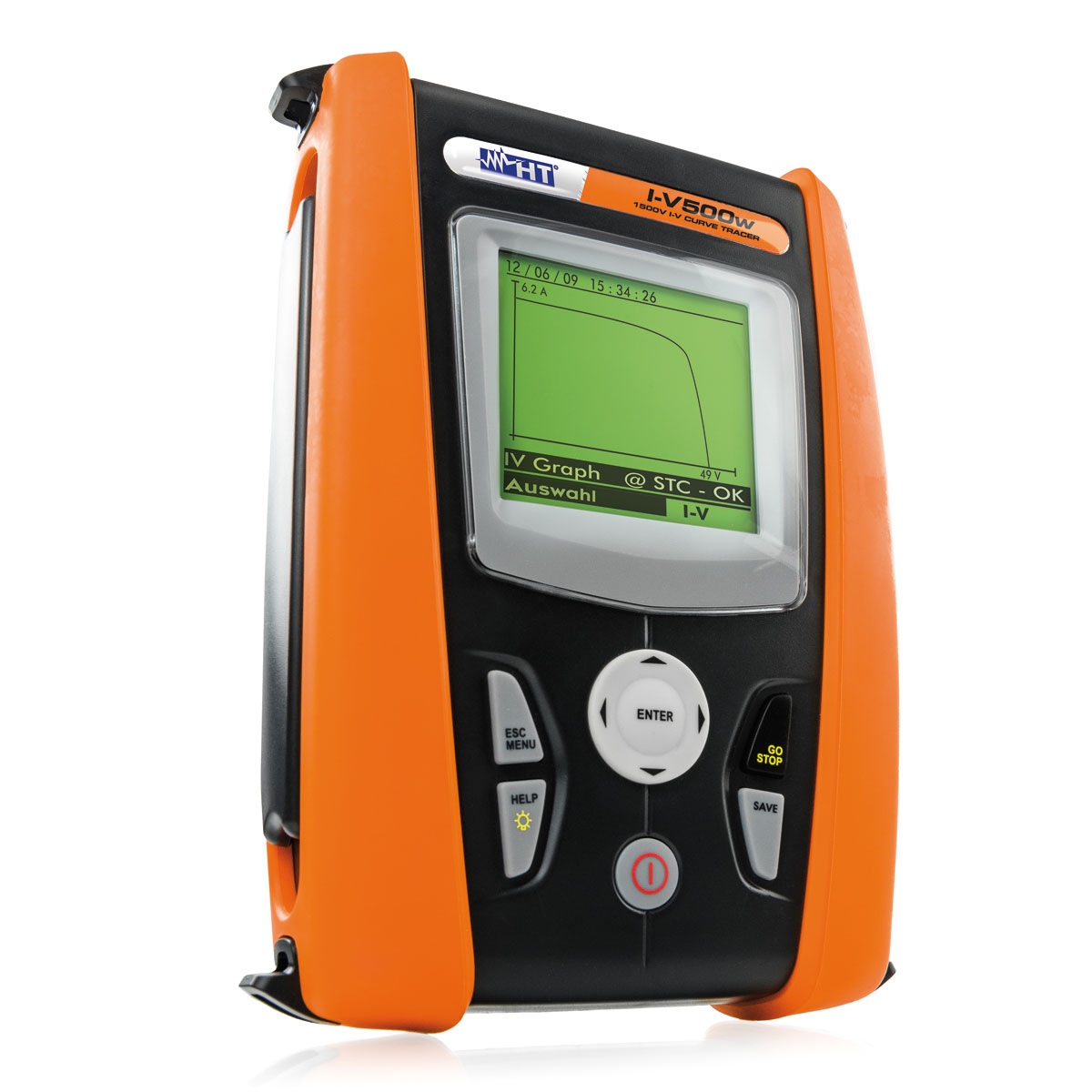

I-V500w

Artikelnummer: 1008665 Kategorien ,

Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15 A / 1500 V DC

Beschreibung

blank

I-U Kennlinenmessung

  • I-U Kennlinienmessung bis 1500 V/15 A**
  • Leistungsmessung der Module und Strings
  • Leerlaufspannung (VOC) bis 1500 V
  • Kurzschlussstrom (ISC) bis 15 A
  • Einstrahlungsmessung mit HT304N Duo-Referenzzelle
  • Umgebungs & Modultemperatur mit PT300N Fühler***
  • Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***
  • Keine Entfernungsbeschränkung mit Solar 02

** 1000 V/15 A oder 1500 V/10 A
*** siehe Standard oder optionales Zubehör




Einstrahlungssensor HT304N

Solar02 Datenlogger

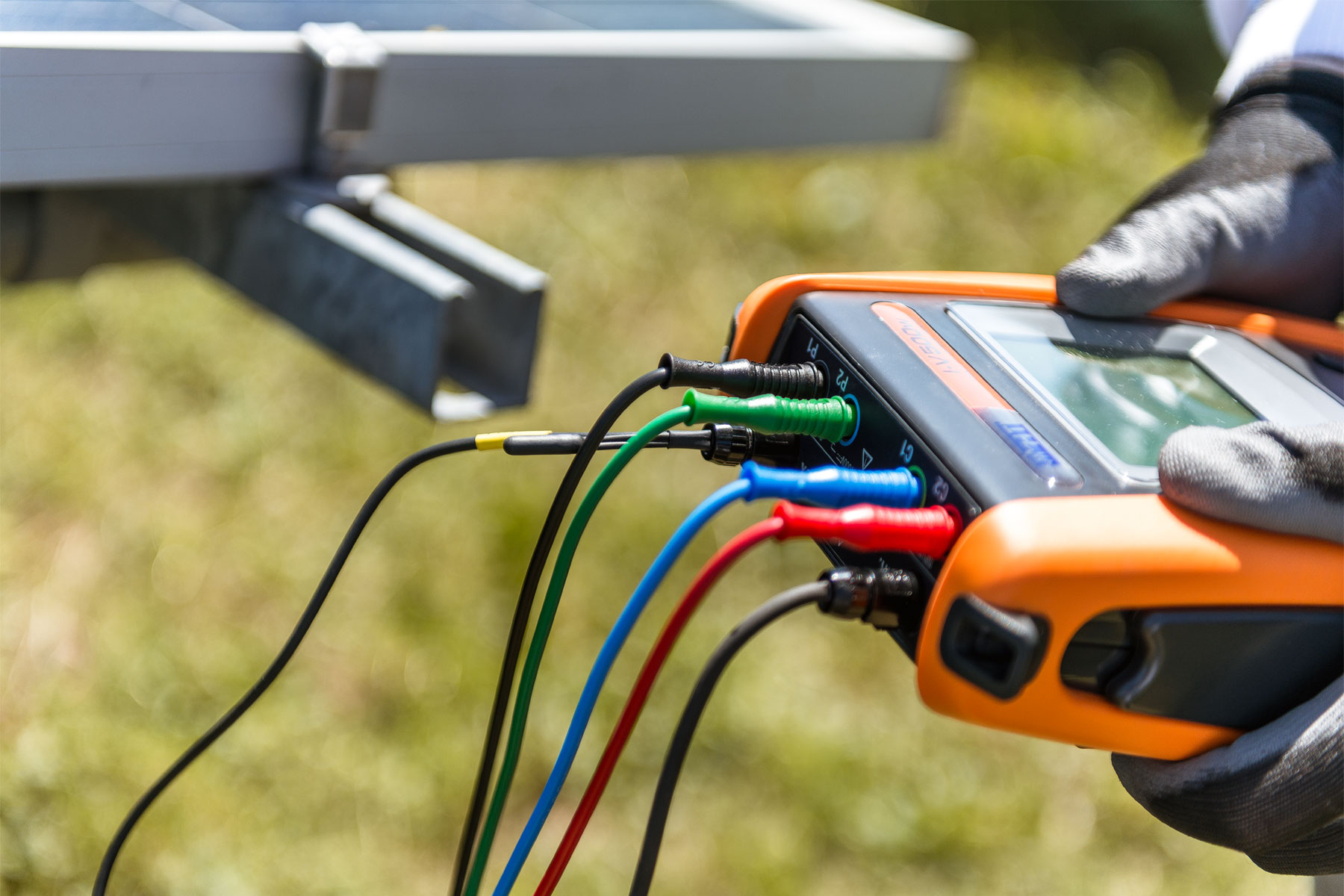

Eine einzige Person kann die Messung durchführen
Warum I-V500w?
  • 1500 V & 15 A: Geeignet für die neuesten PV-Anlagen mit 1500 V DC Stringsspannung.
  • Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet.
  • Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String.

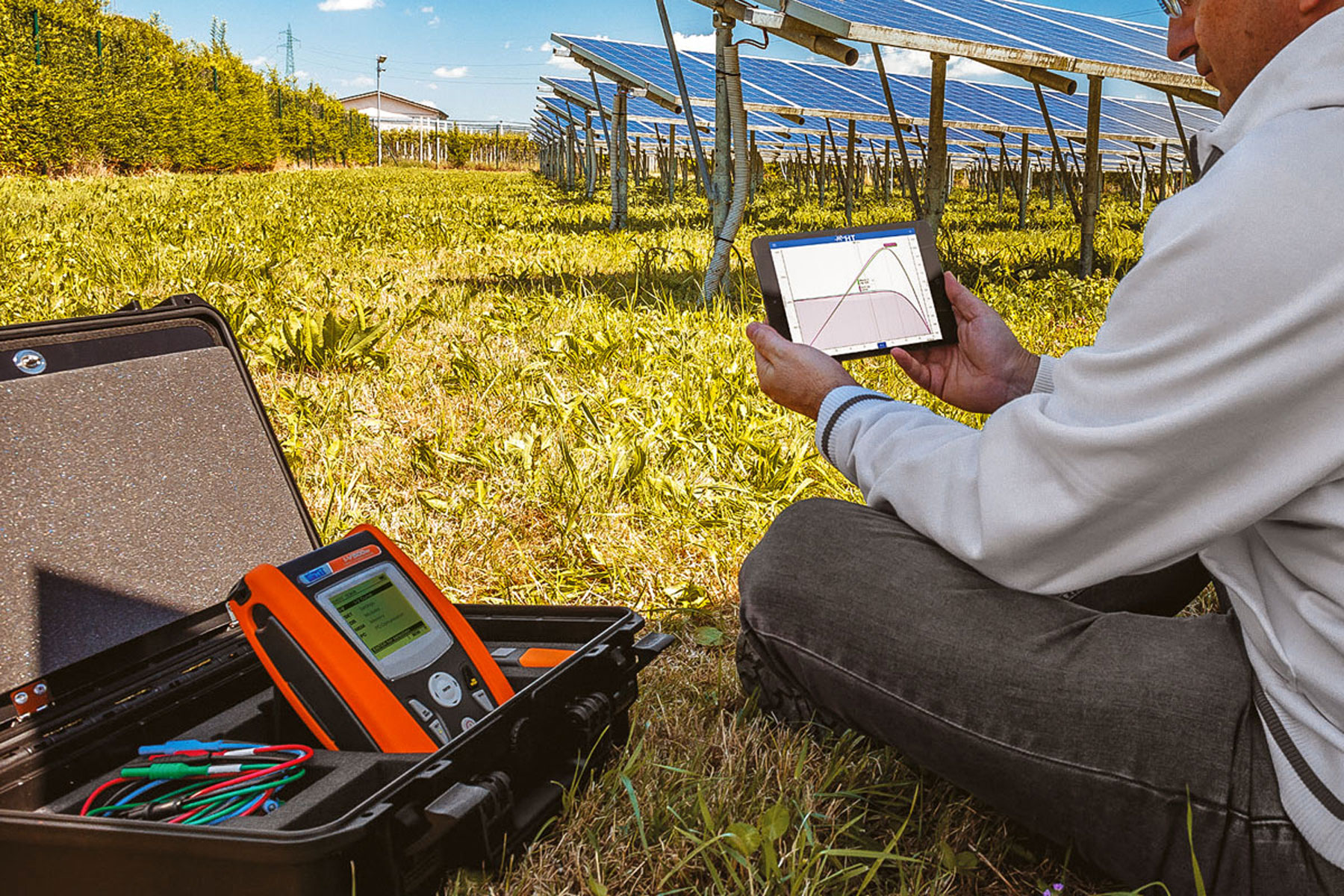

  • Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.

Multi-String Auto Start

Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75 % zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet.

Alles was Sie brauchen ist das KITKELVIN Messleitungsset.

Speicher und Moduldatenbank

Kein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet!

Messergebnisse (OPC & STC)

Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.

Dokumentation mit TopView™ Software

Messungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung.

  • Kostenloser Download
    App HT Analysis 2™
    für iOs & Andoid Geräte


Techn. Daten

TECHNISCHE DATEN

Funktion

Messbereich

Auflösung

Genauigkeit

Spannung bis 1500 V DC
(Ausführung der Messung erst ab V DC > 15 V)
15.0 – 99.9 V
100.0 – 1499.9 V
0.1 V
0.3 V
±(0.5 % rdg + 2 dgt)
Strom IDC
0.10 – 15.00 A
0.01 A
±(1.0 % rdg + 2 dgt)
Leistung
(@ Vmpp > 30 V, Impp > 2 A)
Ausführung der Messung ab Pmax > 10 W
50 ÷ 99999 W
1 W
±(1.0 % rdg + 6 dgt)
Solare Einstrahlung
(mit Referenzzelle HT304)
1.0 mV – 100.0 mV
0.1 mV
±(1.0 % rdg + 5 dgt)
Temperatur (mit Fühler PT300N
-20° C ÷ 100°
C 0.1° C
±(0.5 % rdg + 5 dgt)

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
LCD mit Hintergrundbeleuchtung, 128 x 128 Pixel
Speicher
256 Kbytes, speicherbare Kurven: > 200

Spannungsversorgung

Intern
6x 1,5 V Alkaline Batterien Typ AA LR06
Auto Power Off
nach 5 min ohne Benutzung

Mechanische Merkmale

Abmessungen
235 (H) x 165 (B) x 75 (T) mm
Gewicht
1,2 kg inkl. Batterien
IP Klasse
IP50
Schnittstelle
USB und Wi-Fi

Umgebungsbedingungen

Referenztemperatur
23° C … ±5° C
Einsatztemperatur / Feuchte
0° C … 40° C / < 80 % RH
Lagertemperatur / Feuchte
-10° C … +60° C / < 80 % RH

Normenstandard

Elektrische Sicherheit
IEC / EN 61010-1
Messungen
IEC / EN 60891
Isolation/Verschmutzungsgrad
Klasse 2 (doppelte Isolation) / 2
Überspannungskategorie
CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den Eingängen bzw. 1500 V beim I-V500w

Downloads

I-V400w_I-V500w - Katalogseite
I-V500w - Datenblatt
I-V500w - Bedienungsanleitung
SUN Broschüre – PV-Messgeräte

Videos

Anwendungsvideo



Workshop 1



Workshop 2

Lieferumfang

  • VA500 Geräteschutzkoffer
  • HT304K Duo-Einstrahlungssensor
  • PT300N Temperatursensor
  • M304 Inklinometer
  • KIT-GSC4 4 farbige Messleitungen, 4 Krokodilklemmen
  • KIT-MC4 Messadapter
  • 6x Batterien 1,5 V AA
  • C2006 USB-Anschlusskabel
  • Messwertspeicher für 200 Messkurven
  • TOPVIEW Auswertsoftware auf CD-ROM
  • Bedienungsanleitung
  • Kalibrierprotokoll ISO9000

optionales Zubehör
