HT946

265,00

Artikelnummer: 2003102 Kategorie:

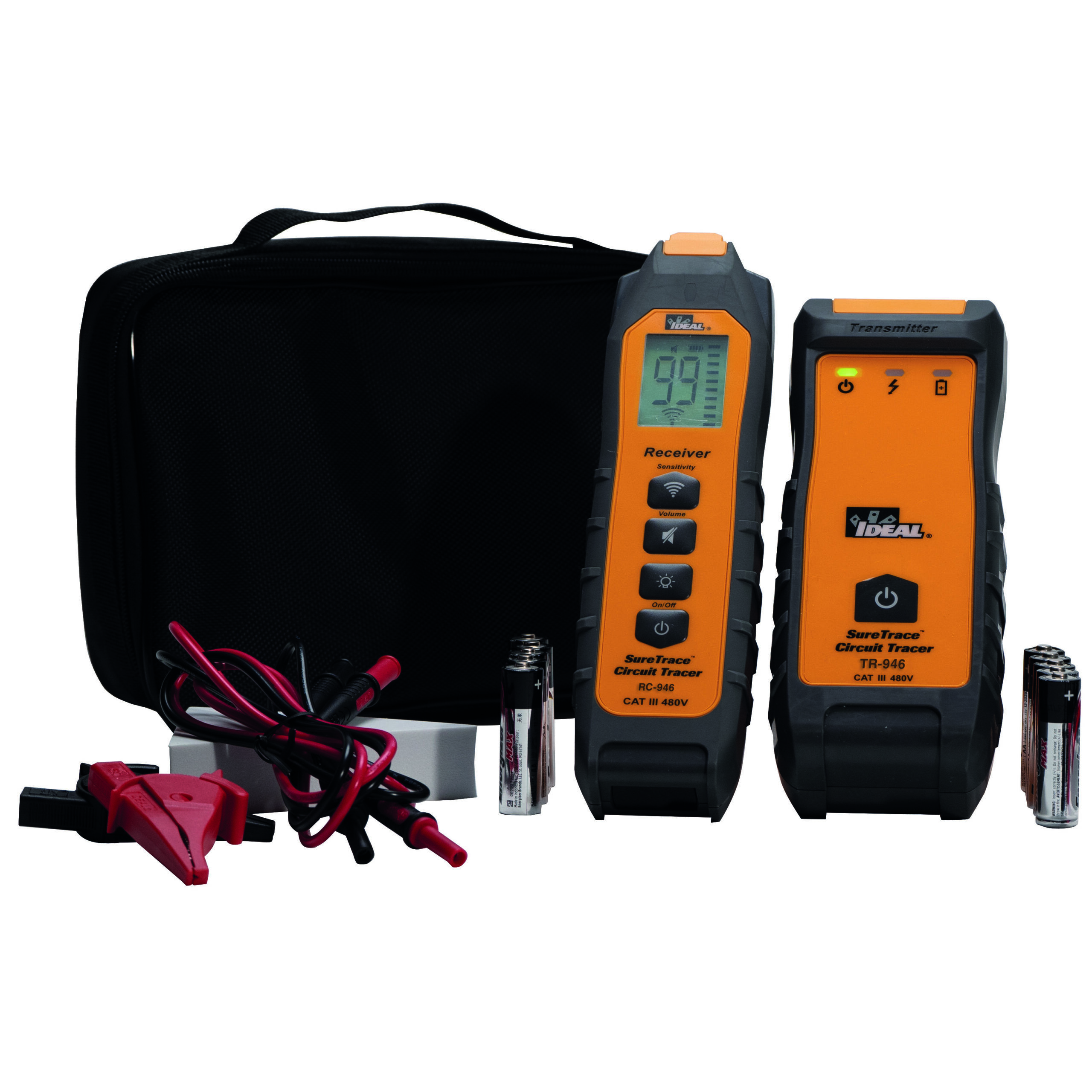

Kabel- und Leitungsfinder mit Sender und Empfänger bis 480V

Beschreibung

Findet mühelos:

  • Unterbrechungen
  • Kurzschlüsse
  • Leitungen in Wänden, Decken und Böden
  • die zum Stromkreis gehörende Sicherung



  • Einsatzbereich 0 – 480V AC/DC in der Überspannungskategorie CAT III 480V
  • Mit CertainCircuit™ Technologie zur Identifizierung von stromführenden Leitungen.
  • Empfänger mit hintergrundbeleuchtetem Display, Stummschaltungs-Funktion und 4 Empfindlichkeitsstufen.
  • Empfänger zeigt die Stärke der empfangenen analogen und digitalen Signale, die Empfindlichkeitsstufe, stromführende Leitungen, den aktiven Stummschaltungsmodus sowie Batteriestand an.
  • Zur sicheren Befestigung des Senders mit dem Gurt (optional erhältlich) ist der Sender mit einem magnetischen Clip ausgestattet.
  • Industrielles Design mit schützender Ummantelung für gute Griffsicherheit und zum Schutz von Sender und Empfänger bei einem Fall aus bis zu 2 Metern Höhe.

Techn. Daten

TECHNISCHE SPEZIFIKATIONEN

TR-946 Sender

Betriebsfrequenz
32.768 kHz, feste Amplitude, zeitmoduliertes Signal
Ausgangsstrom
82 mA eff bis 50 Ohm
Ausgangsspannung
4 V eff (330 mW)
Betriebsspannung
0 ÷ 480 V AC/DC
Sicherung
0,5A600V, schnelle Hochleistungssicherung (6,35 mm x 31,8 mm)
Batterieversorgung
4 Stück 1,5-V-Batterien (AA/Mignon), (NEDA 15A, IEC LR6)
Batterielebensdauer
20 Stunden Leitungssuche an offenen Stromkreisen / 6 Stunden Leitungssuche an Kurzschlüssen.
Anzeigen
Ein/Aus, stromführende Leitung, Batteriewarnung

RC-946 Empfänger

Sensor
magnetisch
Signalanzeige
Numerischer Wert und akustisches Signal
Batterieversorgung
4 Stück 1,5-V-Batterien (AA/Mignon), (NEDA 15A, IEC LR6)
Batterielebensdauer
20 Stunden mindestens

Allgemeine Spezifikationen

Temperatureinsatzbereich
0 ÷ 50 °C
Feuchte
95 % RH max
Sicherheit
IEC/EN 61010-1 und 61010-2-030
Überspannungskategorie
CAT III 480 V

Downloads

HT946 + HT948 – Bedienungsanleitung
HT946 + HT948 – Flyer
