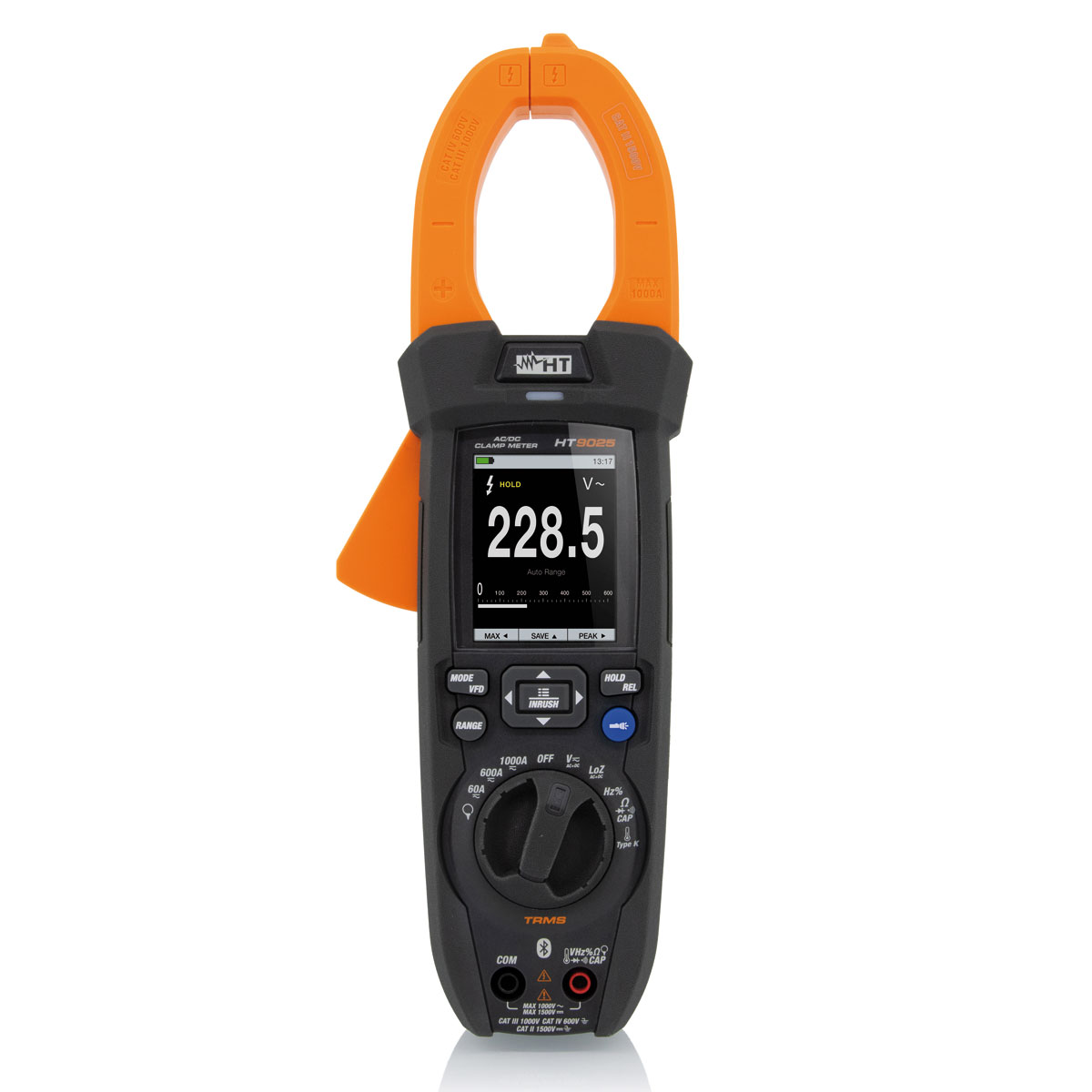

HT9025

Artikelnummer: 1009025 Kategorien , ,

AC/DC Stromzange bis 1500 V DC / 1000 A, TRMS & CAT IV

Beschreibung

Die professionelle TRMS Stromzange HT9025 verfügt über eine große, hochauflösende LCD Anzeige und ermöglicht durch eine Vielzahl von Multimeter-Messfunktionen mit einem weiten Messbereich (DC Spannung bis 1500 V !) die Messung von allen relevanten Parametern einer elektrischen Installation.

FUNKTIONEN

  • DC Spannung bis 1500 V
  • AC Spannung bis 1000 V
  • AC/DC Strom bis 1000 A
  • Widerstands- und Durchgangsprüfung
  • Frequenz und Diodentest
  • „Spannungs“-Sensor
  • Temperatur mit K-Typ Fühler
  • Kapazität
  • Tastverhältnis
  • Spannungsmes. mit red. Impedanz (LoZ)
  • Data HOLD + MAX / MIN / PEAK (1 ms)
  • Automatische Bereichswahl
  • Weiße LED Lampe

Techn. Daten

TECHNISCHE SPEZIFIKATIONEN

DC Spannung

Messbereich
600,0 mV ÷ 1500 V
Auflösung
0,1 mV ÷ 1 V
Genauigkeit
±(0,8 % rdg + 8 dgt)
Eingangsimpedanz
>10 MΩ
Überlastschutz
1500 V DC

AC (AC+DC) TRMS Spannung

Messbereich
6,000 V ÷ 1000 V
Auflösung
0,001 V ÷ 0,1 V
Genauigkeit
±(1.2 % rdg + 5 dgt)
Eingangsimpedanz
>10 MΩ
Frequenzband
50 ÷ 1kHz
Überlastschutz
1000 V DC/AC rms

DC Strom

Messbereich
60,00 A ÷ 1000 A
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,0 % rdg + 8 dgt)
Überlastschutz
1000 A DC/AC rms

AC TRMS Strom / Stromeinbrüche

Messbereich
60,00 A ÷ 1000 A
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,5 % rdg + 5 dgt)
Überlastschutz
1000 A DC/AC rms

Widerstands- & Durchgangsprüfung

Messbereich
600,0 Ω ÷ 60,00 MΩ
Auflösung
0,1 Ω ÷ 0,01 MΩ
Genauigkeit
±(1.0 % rdg + 10 dgt)
Durchgang (mit Summer)
≤50 Ω

Frequenz

Messbereich
60,00 Hz ÷ 10,00 MHz
Auflösung
0,01 Hz ÷ 0,01 MHz
Genauigkeit
±(0.2 % rdg + 5 dgt)

Kapazität

Messbereich
60,00 nF ÷ 100,0 mF
Auflösung
0,01 nF ÷ 0,1 mF
Genauigkeit
±(3.0 % rdg + 20 dgt)

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
TFT Farbdisplay, 6000 Punkte
Messwertermittlung
TRMS, 3 mal/s
Spannungsversorgung
1x 7.4 V Li-Ion Akku
Auto Power OFF
nach 15 ÷ 60 min im Stand-by
Batterielebensdauer
ca. 8 h
Max. Kabeldurchmesser
40 mm
Sicherheit
IEC/EN 61010-1
Überspannungskategorie
CAT IV 600 V, CAT III 1000 V, CAT II 1500 V DC zu Erde
Abmessung (L x B x H)
280 x 100 x 50 mm
Gewicht (inkl. Batterien)
505 g

Downloads

Eclipse_HT9025 - Katalogseite
Eclipse_HT9025 - Bedienungsanleitung
SUN Broschüre – PV-Messgeräte

Lieferumfang

  • Messleitungspaar
  • Batterien
  • Transporttasche
  • Bedienungsanleitung
  • Kalibrierprotokoll ISO9000
