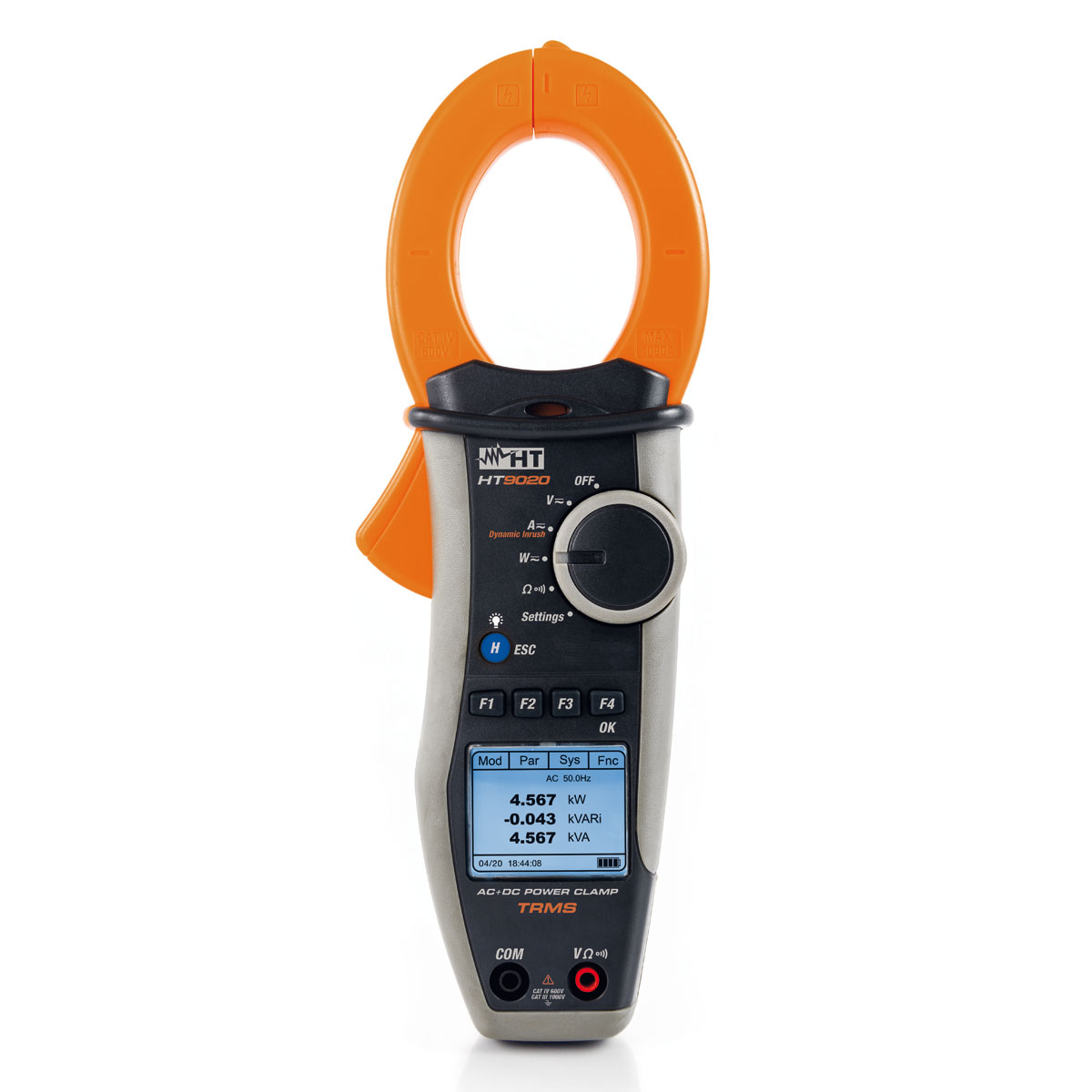

HT9020

TRMS Stromzange AC/DC 1000 A mit Leistungsanalyse

Beschreibung

Die professionelle Netzanalyse-Stromzange HT9020 ermöglicht die Messung von allen relevanten Parametern zur Analyse oder Aufzeichnung der Netzqualität. Die Stromzange entspricht der Überspannungskategorie CAT IV 600 V bzw. CAT III 1000 V und den Vorgaben der IEC/EN 61010-1, verfügt über eine hochauflösende LCD Anzeige und einer Auto Power OFF Funktion, um die Batterien zu schonen und bietet weiterhin eine Vielzahl von Multimeter-Messfunktionen mit einem weiten Messbereich an.

LEISTUNGSMERKMALE

Funktionen

HT9020

HT9023

Messung mit Datenloggerfunktion
AC/DC & (AC+DC) Spannung / Strom bis 1000 V / 1000 A / (TRMS)
Wirk-, Blind- & Scheinleistung
Energiemessung
Oberwellenanalyse von Spannung und Strom
Leistungsfaktor
Drehfeldrichtung und Phasengleichheit
Einschaltstromerfassung
Widerstands- und Durchgangsprüfung
“Spannungs”-Sensor
Automatische Bereichswahl
Frequenzmessung (auch über Zangenbacken)
Data HOLD
WiFi-Schnittstelle

Techn. Daten

ALLGEMEINE SPEZIFIKATIONEN

DC Spannung

Anzeige
LCD Grafik 128 x 128 Pixel
Messwertermittlung
TRMS, 128 Samples
Spannungsversorgung
2 x 1,5 V Batterien Typ AAA (50 h)
Auto Power OFF
nach 5 min im Stand-by Betrieb
Schnittstelle + Speicher (nur HT9023)
Wi-Fi / 2 MB
Max. Kabeldurchmesser
45 mm
Sicherheit
IEC/EN 61010-1
Überspannungskategorie
CAT IV 600 V – CAT III 1000 V
Abmessung (L x B x H)
252 x 88 x 44 mm
Gewicht (inkl. Batterien)
420 g

SPEZIFIKATIONEN

DC Spannung

Messbereich
0,1V ÷ 999,9V (HT9020)
0,3V ÷ 1500V (HT9023)
Auflösung
0,1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)

(AC+DC) Spannung TRMS

Messbereich
1,0 V ÷ 999,9 V
Frequenzband
10 ÷ 400 Hz (HT9020)
42,5 ÷ 1725 Hz (HT9023)
Auflösung
0,1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)

DC Strom

Messbereich
0,5 A ÷ 999,9 A (HT9020)
0,1 A ÷ 999,9 A (HT9023)
Auflösung
0,1 A
Genauigkeit
±(2,0 % rdg + 5 dgt)
AC (AC+DC) Strom TRMS
Messbereich
0,5 A ÷ 999,9 A (HT9020)
1,0 A ÷ 999,9 A (HT9023)
Frequenzband
43 ÷ 400 Hz (HT9020)
42,5 ÷ 1725 Hz (HT9023)
Auflösung
0,1 A
Genauigkeit
±(1 % rdg + 5 dgt)

Widerstands- & Durchgangsprüfung

Messbereich
0,0 Ω ÷ 29,9 kΩ
Auflösung
0,1 Ω
Genauigkeit
±(1,0 % rdg + 5 dgt)
Durchgang (mit Summer)
< 150 Ω

Frequenz mit Zange und Messleitungen

Messbereich
42,5 Hz … 69,0 Hz
Auflösung
0,1 Hz
Genauigkeit
±(1,0 % rdg + 5 dgt)

Wirk-Blind-Scheinleistung / Energie

Messbereich (kW, KVAR, KVA) kwh
0,00-99,99 / 100,0 – 999,9
Auflösung
0,01 / 0,1
Genauigkeit
±(3,0 % rdg + 3 dgt)

Leistungsfaktor

Messbereich
0,20 … 1,00
Auflösung
0,01
Genauigkeit
±(2,0 % rdg + 2 dgt)

Oberwellen Spannung / Strom

Ordnung
1 ~ 25 / 1 ~ 8
Auflösung
0,1 V ; 0,1 A
Genauigkeit
±(5,0 % rdg + 5 dgt)

Downloads

HT9020_HT2023 - Katalogseite

Lieferumfang

  • Messleitungspaar
  • Batterien
  • Bedienungsanleitung
  • Transporttasche
  • Kalibrierprotokoll ISO9000



optionales Zubehör
