Beschreibung

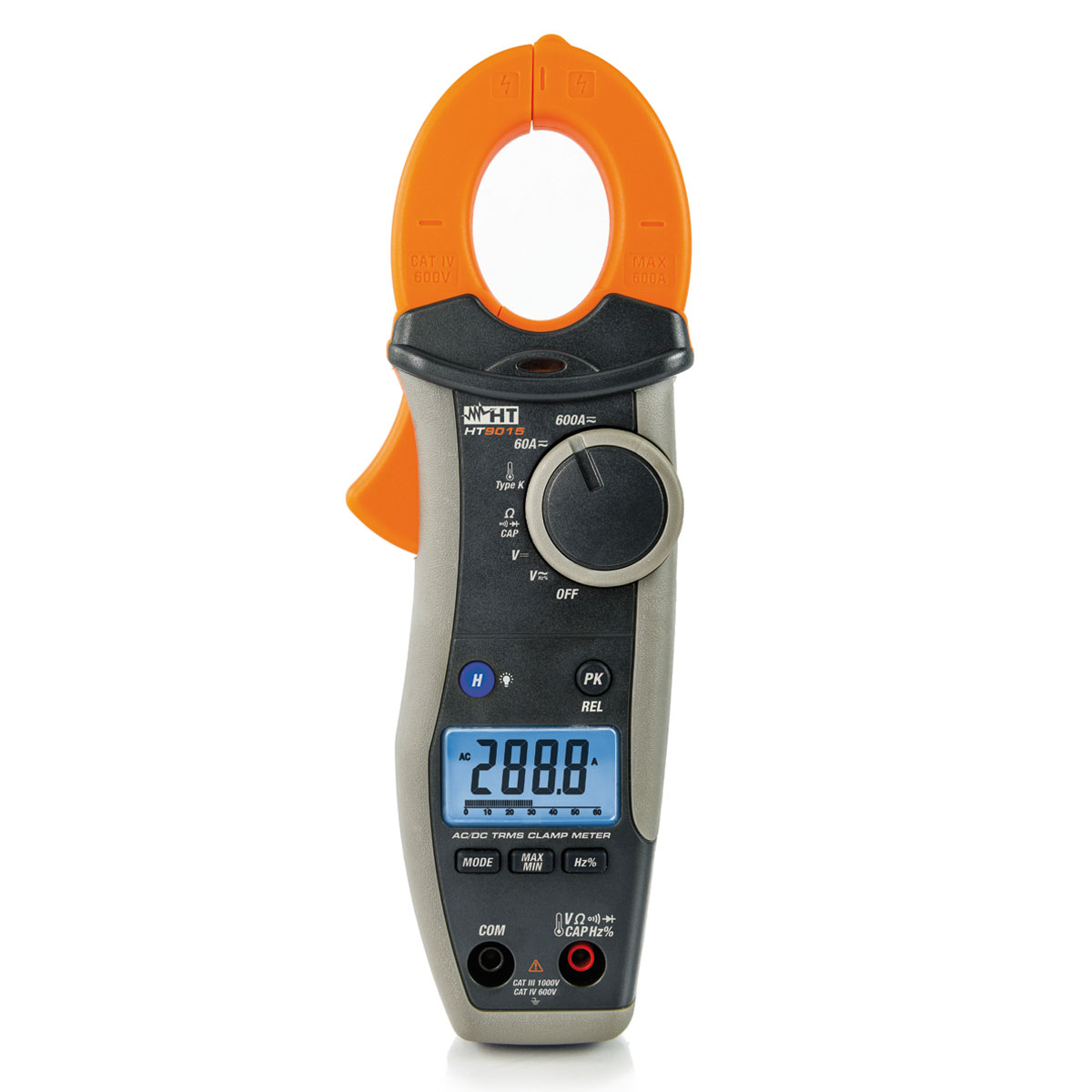

Die professionelle Stromzange HT9015 wurde entwickelt, um Gleich- & Wechselströme bis zu 600 A in der Überspannungskategorie CAT IV 600 V bzw. CAT III 1000 V zu messen und den Vorgaben der IEC/EN 61010-1 zu entsprechen.
Diese TRMS messende Stromzange ist mit einer großen, 6000 Punkte auflösenden Anzeige und einer AutoPowerOFF Funktion ausgestattet, um die Batterien zu schonen. Die HT9015 bietet weiterhin eine Vielzahl von Multimeter-Messfunktionen mit einem weiten Messbereich an.
FUNKTIONEN
• Messung in TRMS
• AC/DC Spannung bis 1000 V
• AC/DC Strom bis 600 A
• Widerstand und Durchgangsprüfung
• „Spannungs” Sensor
• Frequenz
• Kapazität
• Temperatur mit K-Typ Fühler
• Diodentest
• Tastverhältnis
• Automatische Bereichswahl
• Data HOLD
• MAX / MIN
• Peak Funktion (< 10 ms) • Relativ Messung • Bargraph • Hintergrundbeleuchtung • Auto Power OFF
Techn. Daten
TECHNISCHE SPEZIFIKATIONEN
DC Spannung
Messbereich
0,01 mV ÷ 1000 V
Auflösung
0,01 mV ÷ 1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
1000 V DC/AC rms
AC Spannung TRMS
Überlastschutz
1 mV ÷ 1000 V
Frequenzband
50 ÷ 400 Hz
Auflösung
0,01 V ÷ 1 V
Genauigkeit
±(1,0 % rdg + 4 dgt)
Überlastschutz
1000 V DC/AC rms
DC Strom
Messbereich
0,01 A ÷ 600 A
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,0 % rdg + 8 dgt)
Überlastschutz
600 A rms
AC Strom TRMS
Messbereich
0,01 A ÷ 600 A
Frequenzband
40 ÷ 400 Hz
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,2 % rdg + 8 dgt)
Überlastschutz
600 A rms
Widerstand & Durchgangsprüfung
Messbereich
0,1 Ω ÷ 60 MΩ
Auflösung
0,1 Ω ÷ 0,01 MΩ
Genauigkeit
±(1,0 % rdg + 5 dgt)
Durchgang (mit Summer)
< 50 Ω
Kapazität
Messbereich
0,01 nF ÷ 4 mF
Auflösung
0,01 nF ÷ 1 μF
Genauigkeit
±(2,5 % rdg + 5 dgt)
Überlastschutz
1000 V DC / 600 A AC rms
Temperatur mit K-Typ Fühler
Messbereich
-20 °C ÷ 760 °C
Auflösung
0,1 °C
Genauigkeit
±(2,0 % rdg + 3 °C)
Frequenz mit Zange und Messleitungen
Messbereich
0,01 Hz ÷ 60 kHz
Auflösung
0,01 Hz ÷ 0,01 kHz
Genauigkeit
±(1,0 % rdg + 5 dgt)
Überlastschutz
1000 V DC / 600 A AC rms
ALLGEMEINE SPEZIFIKATIONEN
Anzeige
LCD, 4 dgt, 6000 Punkte
Messwertermittlung
TRMS
Spannungsversorgung
1x 9 V Batterie
Auto Power OFF
nach 15 min im Stand-by Betrieb
Max. Kabeldurchmesser
30 mm
Sicherheit
IEC/EN 61010-1
Isolation
Doppelte Isolation
Verschmutzungsgrad
2
Überspannungskategorie
CAT IV 600 V – CAT III 1000 V
Abmessung (L x B x H)
210 x 75 x 45 mm
Gewicht (inkl. Batterien)
400 g
