Beschreibung

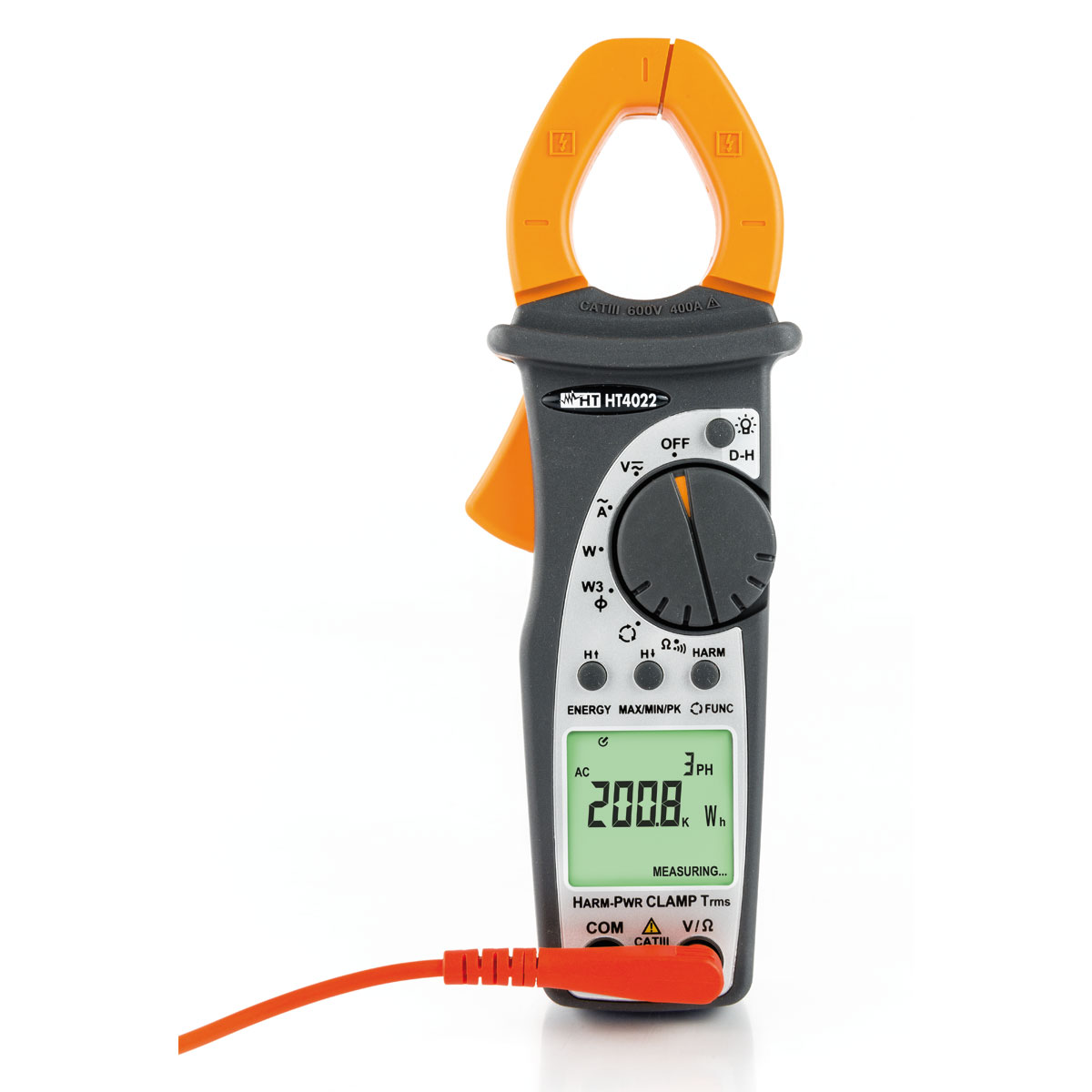

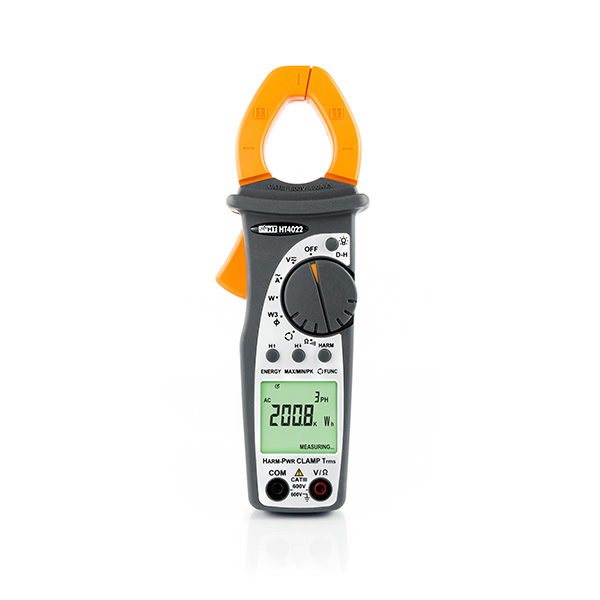

Die innovative, komplett ausgestattete Amperemeterzange HT4022 misst mit Echt- Effektivwert (TRMS) auf AC-Strom bis 400 A , AC/DC-Spannung, Frequenz, Widerstand und Durchgangsprüfung sowie Wirk-, Blind, Scheinleistung, Cos und Energie und Harmonische von Spannung und Strom bis zur 25. Oberwelle und THD% für Ein oder symmetrische Dreileiter-Dreiphasensysteme.

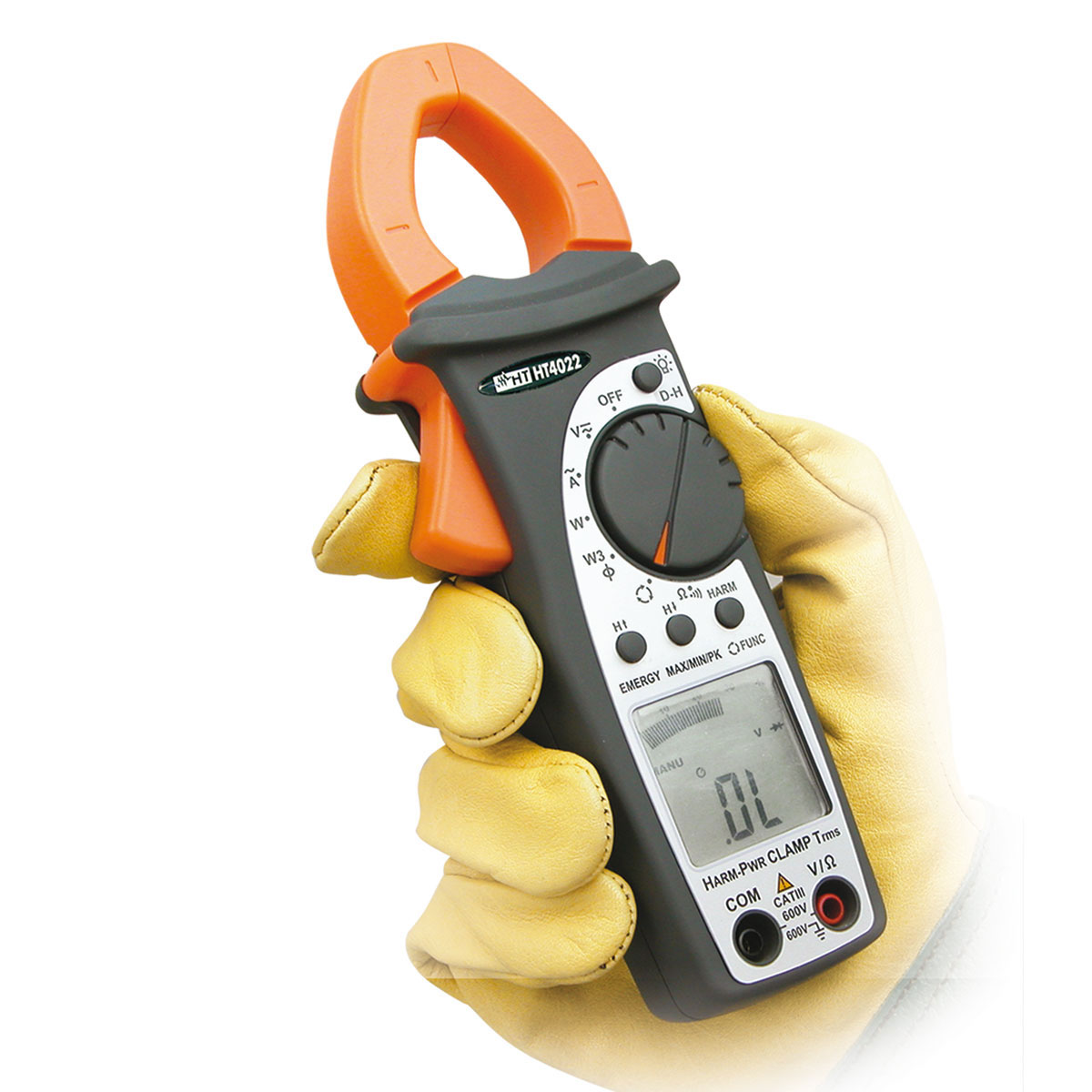

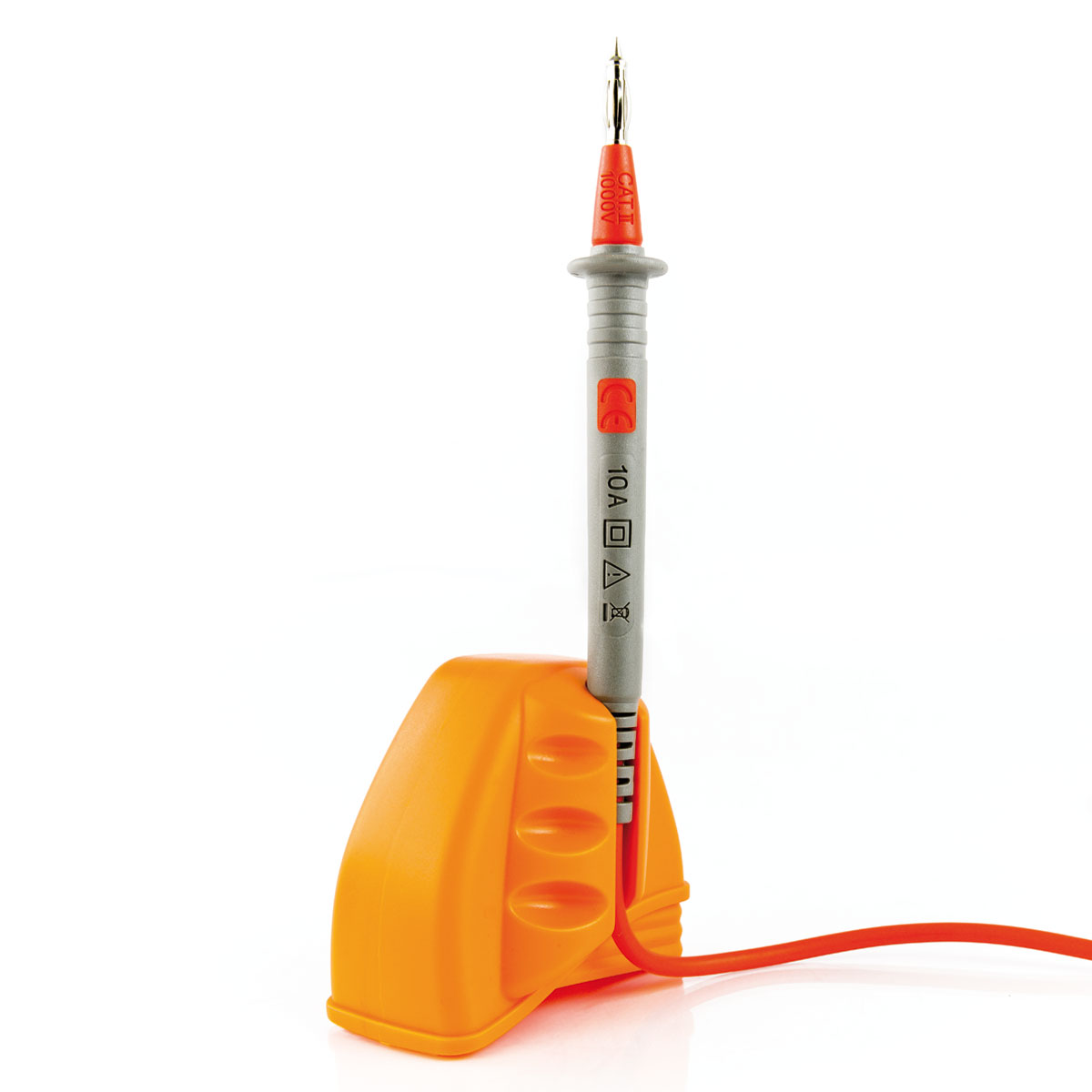

Darüber hinaus misst dieses Modell die Drehfeldrichtung und die Phasenübereinstimmung mit einer innovativen, auf nur einem Terminal basierenden, patentierten Methode; dank der praktischen Gummischutzkappe für den Zangenkopf ist die Messung mit nur einer Hand möglich. Dank dem LCD-Display mit 4 Stellen (10000 Punkte) mit Hintergrundbeleuchtung ist auch unter schwierigen Bedingungen eine einfache Ablesung garantiert.
Wichtige integrierte Funktionen sind die Messung von MAX, MIN, MITTEL und SPITZE für Strom und Spannung mit 1ms-Antwortzeit. Das Gerät entspricht der EN 61010-1 in CAT III 600V und ist die ideale Lösung bei der Behebung aller üblichen Probleme im industriellen Bereich wie den Energiekontrollen und der Neueinstellung der Anlagen.
FUNKTIONEN
• Spannung DC/AC TRMS
• Strom AC TRMS
• Widerstand / Durchgangsprüfung
• Wirk-, Blind-, Scheinleistung
• Wirk-, Blind-, Scheinenergie
• Leistungsfaktor
• Harmonische Spannung / Strom
• Drehfeldrichtung / Phasenübereinstimmung
• Autom. Bereichswahl / Data HOLD
• MAX / MIN / AVG / PEAK
• Hintergrundbeleuchtung / Auto Power OFF
Techn. Daten
TECHNISCHE SPEZIFIKATIONEN
DC Spannung
Messbereich
0,1 ÷ 600 V
Auflösung
0,1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
600 V rms
AC Spannung TRMS
Messbereich
1,6 ÷ 600 V
Frequenzband
40 ÷ 200 Hz
Auflösung
0,1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
600 V rms
AC STROM TRMS
Messbereich
0,1 A ÷ 400 A
Frequenzband
40 ÷ 200 Hz
Auflösung
0,1 A
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
600 A rms
Widerstands- & Durchgangsprüfung
Messbereiche
500 Ω, 1000 Ω, 2000 Ω
Auflösung
0,1 Ω, 1 Ω, 3 Ω
Genauigkeit
±(1,0 % rdg + 5 dgt)
Durchgang
(mit Summer) <40 Ω
Überlastungsschutz
600 V AC rms
Wirk-, Blind-, Scheinleistung (kW, kVAR, kVA)
Messbereich
0,01÷ 1000
Auflösung
0,01 – 0,1
Genauigkeit
±(3,5 % rdg + 3 dgt)
Überlastschutz
600 V / 600 A rms
Harmonische Spannung / Strom
Harmonische Ordnung
1 ÷ 25
Auflösung
0,1 V/A
Genauigkeit
±(10 % rdg + 5 dgt)
Leistungsfaktor (Cos )
Messbereich
0,20 ÷ 1,00
Auflösung
0,01
Genauigkeit
±3°
Frequenz mit Zange und Messleitungen
Messbereich
40,0 ÷ 400 Hz
Auflösung
0,1 Hz
Genauigkeit
±(0,5 % rdg + 1 dgt)
Überlastschutz
600 V rms/600 A rms
Drehfeld/Phasengleichheit
Spannungsbereich
50 ÷ 600 V
Frequenzbereich
40 ÷ 69 Hz
Überlastungsschutz
600 V rms
ALLGEMEINE SPEZIFIKATIONEN
Anzeige
LCD, 4 Dgt, 10000 Punkte, Bargraph, Hintergrund beleuchtet
Messwertermittlung
TRMS, 64 Samples /20 ms
Spannungsversorgung
2x 1,5 V Batterien Typ AAA
Auto Power OFF
nach 5 min im Stand-by Betrieb
Max. Kabeldurchmesser
30 mm
Sicherheit
IEC/EN 61010-1
Überspannungskategorie
CAT III 600 V
Abmessung (L x B x H)
205 x 64 x 39 mm
Gewicht (inkl. Batterien)
ca. 280 g
