HT38

Artikelnummer: 1010520 Kategorie:

Professioneller Sicherungs- und Stromkreisfinder

Beschreibung

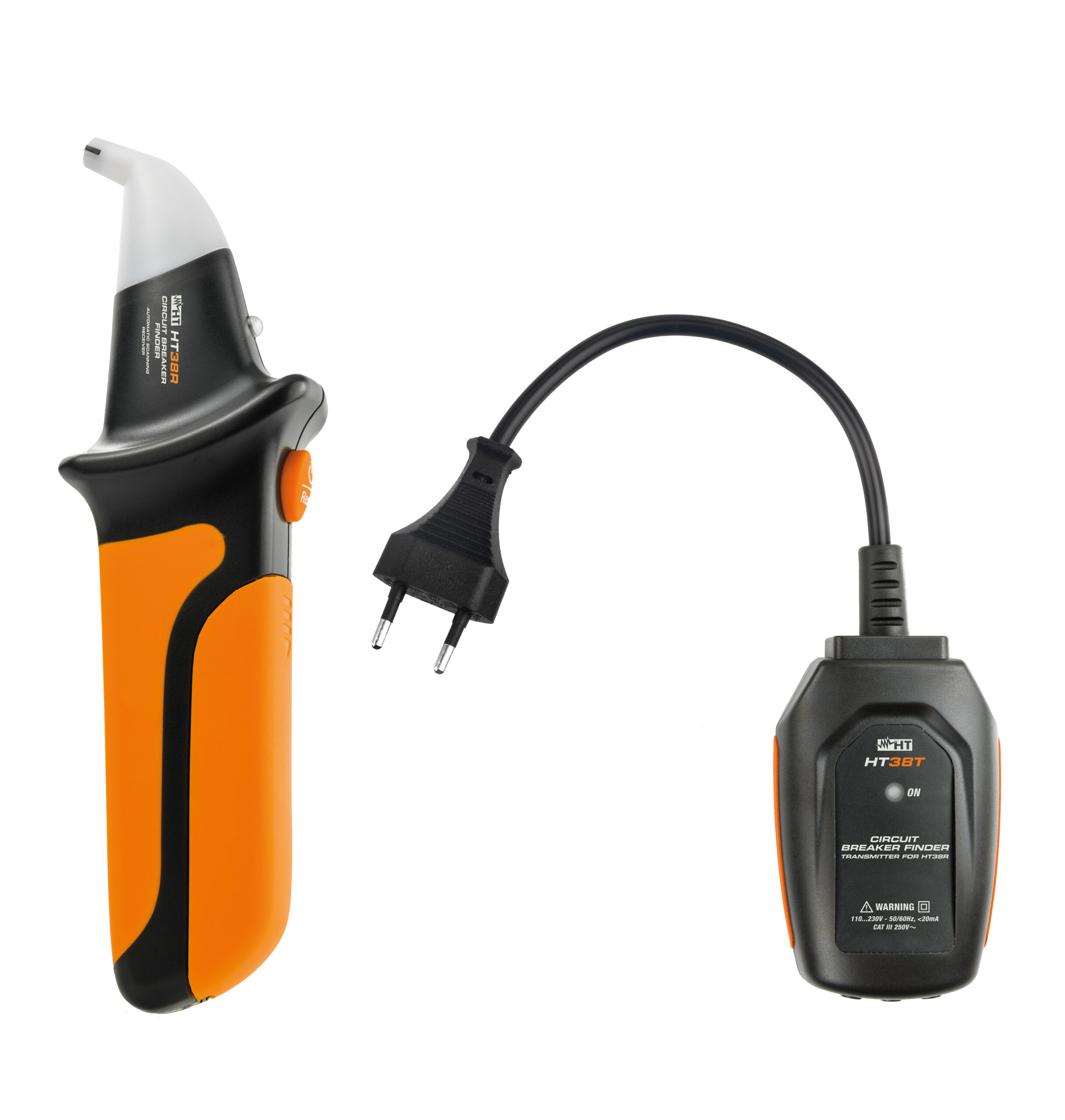

Das HT38 ist ein neu entwickelter professioneller Sicherungsfinder, er unterstützt durch seine einfache Handhabung das Auffinden und Zuordnen von Sicherungen zu den spannungsführenden Stromkreisen. Der Sicherungsfinder HT38 besteht aus einem Sender mit integriertem Eurostecker und einem Empfänger mit Batterieversorgung. Die im Empfänger integrierte optische und akustische Anzeige wird Ihnen das Orten von Stromkreisen in Verteilern und Abzweigdosen sehr erleichtern. Das HT38 entspricht der IEC/EN 61010-1 sowie Kategorie CAT III 250V.

FUNKTIONEN

  • LED Anzeige und Summer mit variablem Ton

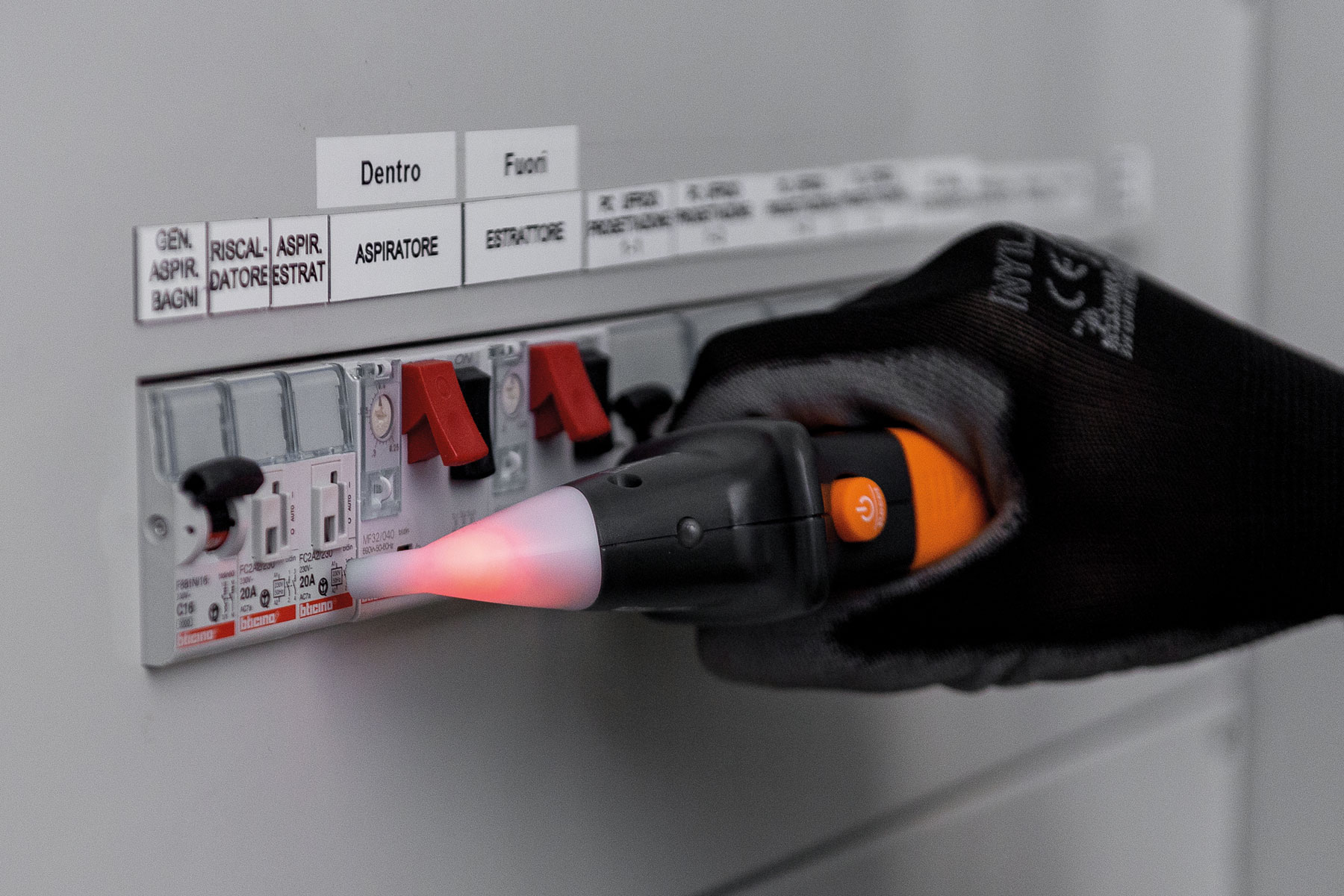

  • Zuordnung von Sicherungen
  • Zuordnung und Verfolgen einer Leitung
  • Verwendung in spannungsführenden Kreisen mit Spannungen bis 250 VAC gegen Erde
  • LED Anzeige für niedrigen Batterie-Ladezustand
  • Automatische Abschaltung
  •

Rote LED: Sicherung gehört nicht zum gesuchten Stromkreis.
Rote LED: Sicherung gehört nicht zum gesuchten Stromkreis.

Grüne LED: Sicherung gehört zum gesuchten Stromkreis.
Grüne LED: Sicherung gehört zum gesuchten Stromkreis.

Techn. Daten

TECHNISCHE SPEZIFIKATIONEN

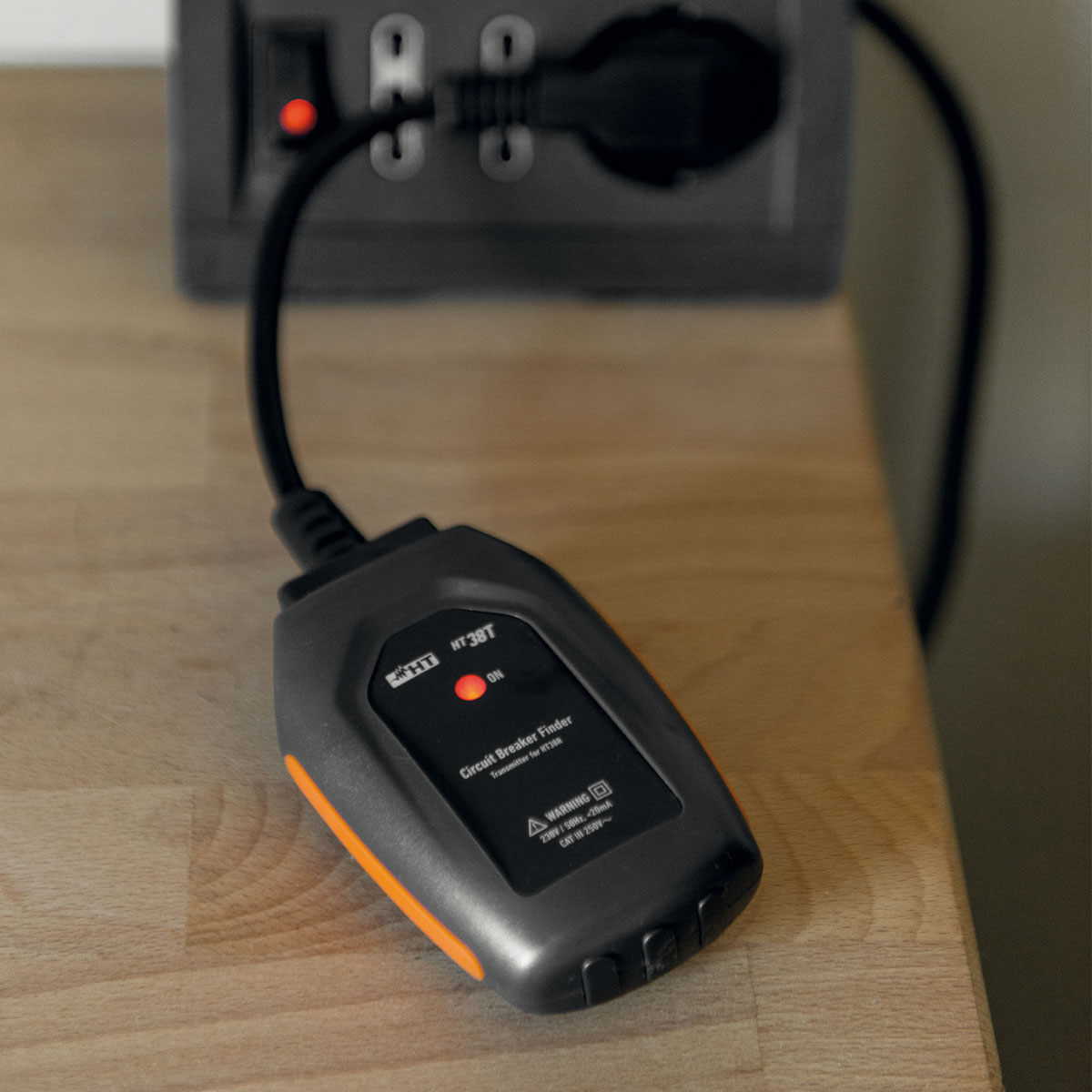

Sender HT38T

Stromversorgung
230 VAC, 50 Hz
Ausgangsstrom des Signals
< 20 mA
Externe Verbindung
Integrierter Schukostecker
Betriebstemperatur
0° C ÷ 40° C
Betriebsfeuchtigkeit
< 80 % RH
Lagerungstemperatur
0° C ÷ 50° C
Lagerluftfeuchtigkeit
< 95 % RH
Abmessungen (LxBxH)
95 x 60 x 30 mm
Gewicht
140 g

Empfänger HT38R

Stromversorgung
1 x 9 V Batterie
Auto Power OFF
nach 3 min Nichtgebrauch
Betriebstemperatur
0° C ÷ 40° C
Betriebsfeuchtigkeit
< 80 % RH
Lagerungstemperatur
0° C ÷ 50° C
Lagerluftfeuchtigkeit
< 95 % RH
Abmessungen (LxBxH)
195 x 60 x 35 mm
Gewicht
130 g

ALLGEMEINE SPEZIFIKATIONEN

Max. Betriebshöhe
2000 m
Sicherheit
IEC/EN 61010-1
EMC
IEC/EN 61326-1
Isolation
Doppelte Isolation
Verschmutzungsgrad
2
Überspannungskategorie
CAT III 250 V

Downloads

HT38 - Katalogseite
HT38 - Bedienungsanleitung

Lieferumfang

  • HT38T Sender
  • HT38R Empfänger
  • Batterie (für Empfänger)
  • Schutztasche
  • Bedienungsanleitung
