Beschreibung

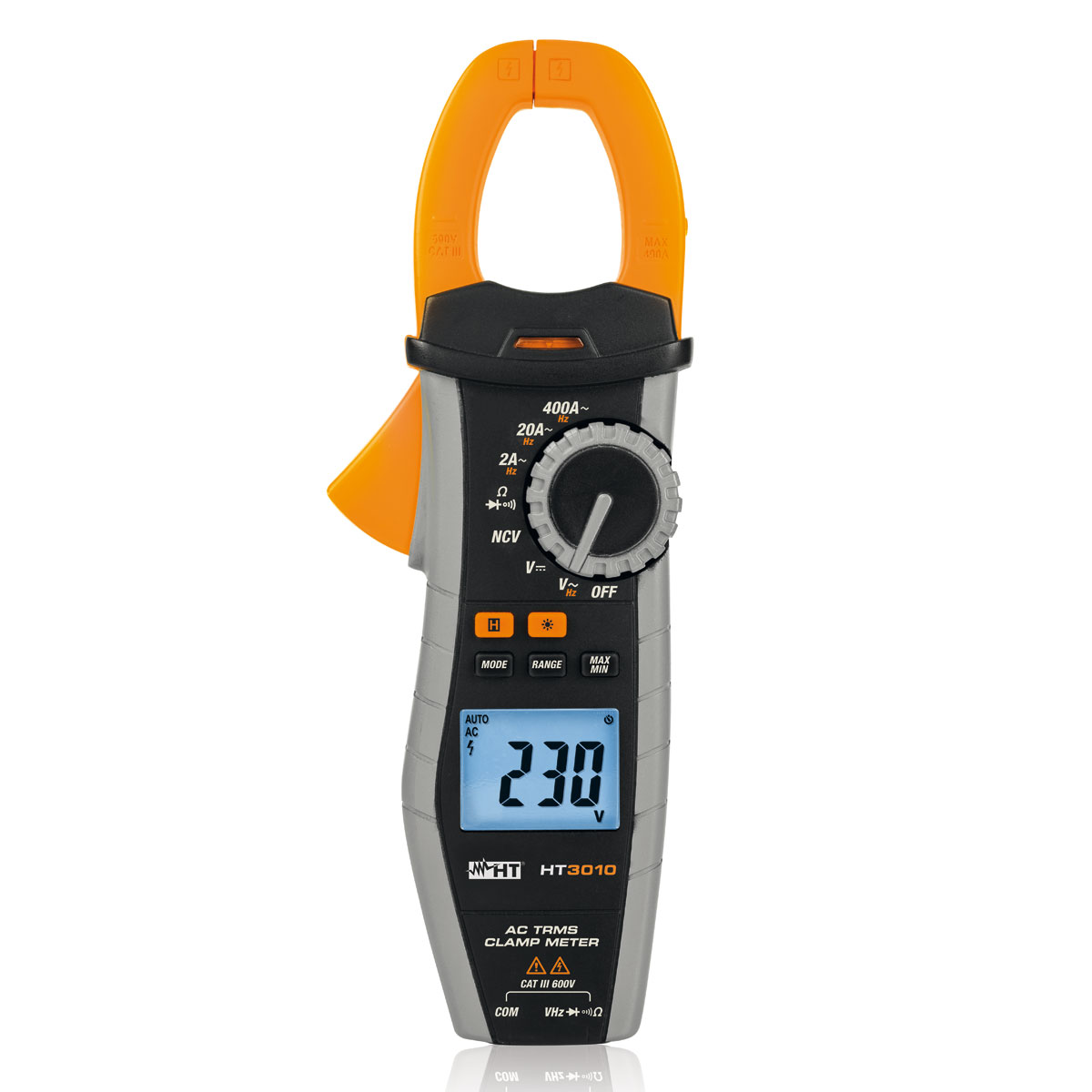

Die Stromzange HT3010 kann Wechselstrom bis 400 A und Wechselspannung bis 600 V, Widerstand, Durchgang und Diodenprüfung messen.
Das Gerät zeigt dank eines berührungslosen internen Detektors visuell (LED) und akustisch (Summer) an, ob Wechselspannung vorhanden ist. Gemäß IEC / EN 61010-1 ist HT3010 ideal für Messungen in Wohn- und Industrieumgebungen.
LEISTUNGSMERKMALE
Funktionen
HT3010
HT3013
AC Strom bis 400 A (TRMS)
✔
✔
DC Strom bis 400 A
✔
AC/DC Spannung bis 600 V (TRMS)
✔
✔
Widerstandsmessung
✔
✔
Durchgangsprüfung mit Summer
✔
✔
„Spannungs”-Sensor
✔
✔
Frequenz
✔
✔
Kapazität
✔
Diodentest
✔
✔
Temperatur mit K-Typ Fühler
✔
Tastverhältnis
✔
Automatische Bereichswahl / Data HOLD
✔
✔
Relativ Messung / Auto Power OFF
✔
Techn. Daten
TECHNISCHE SPEZIFIKATIONEN
DC Spannung
Messbereich
0,1 mV ÷ 600 V
Auflösung
0,1 mV ÷ 1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
600 V DC/AC rms
AC Spannung (TRMS)
Messbereich
0,1 mV ÷ 600 V
Berührungslose Spg-Erkennung
ab > 50 V, 50/60 Hz
Auflösung
0,1 mV ÷ 1 V
Genauigkeit
±(1,0 % rdg + 3 dgt)
Überlastschutz
600 V DC/AC rms
DC Strom (nur HT3013)
Messbereich
0,01 A ÷ 400 A
Auflösung
0,01 A ÷ 0,1 A
Genauigkeit
±(2,0 % rdg + 5 dgt)
AC Strom (TRMS)
Messbereich
0,001 A ÷ 400 A (HT3010)
0,01 A ÷ 400 A (HT3013)
Frequenzband
40 ÷ 400 Hz
Auflösung
0,001 A ÷ 1 A (HT3010)
0,01 A ÷ 0,1 A (HT3013)
Genauigkeit
±(2,0 % rdg + 5 dgt)
Überlastschutz
400 A rms
Widerstand & Durchgangsprüfung
Messbereich
0,1 Ω ÷ 20 MΩ (HT3010)
0,1 Ω ÷ 60 MΩ (HT3013)
Auflösung
0,1 Ω ÷ 0,01 MΩ
Genauigkeit
±(1,0 % rdg + 5 dgt)
Durchgang (mit Summer)
< 30 Ω
Kapazität (nur HT3013)
Messbereich
0,01 nF ÷ 6 mF
Auflösung
0,01 nF ÷ 0,001 mF
Genauigkeit
±(3 % rdg + 5 dgt)
Überlastschutz
600 V AC rms
Temperatur mit K-Typ Fühler (nur HT3013)
Messbereich
-50 °C ÷ 760 °C
Auflösung
0,1 °C
Genauigkeit
±(2,0 % rdg + 5 °C)
Frequenz (Messleitungen oder Zangenbacken)
Messbereich
0,01 Hz ÷ 19,99 kHz (HT3010)
0,01 Hz ÷ 60 kHz (HT3013)
Auflösung
0,01 Hz ÷ 0,01 kHz
Genauigkeit
±(1,0 % rdg + 5 dgt)
Überlastschutz
600 V DC/AC rms
ALLGEMEINE SPEZIFIKATIONEN
Anzeige
LCD, 4 dgt, 6000 Punkte
Spannungsversorgung
3x 1,5 V AAA Batterie
Auto Power OFF
nach 15 min im Stand-by Betrieb
Max. Kabeldurchmesser
30 mm
Sicherheit / Isolation
IEC/EN 61010-1, IEC61010-2-032, IEC61010-2-033 / doppelte Isolation
Verschmutzungsgrad
2
Schutzklasse
IP40
Überspannungskategorie
CAT III 600 V
Abmessung (L x B x H)
220 x 81 x 42 mm
Gewicht (inkl. Batterien)
320 g
