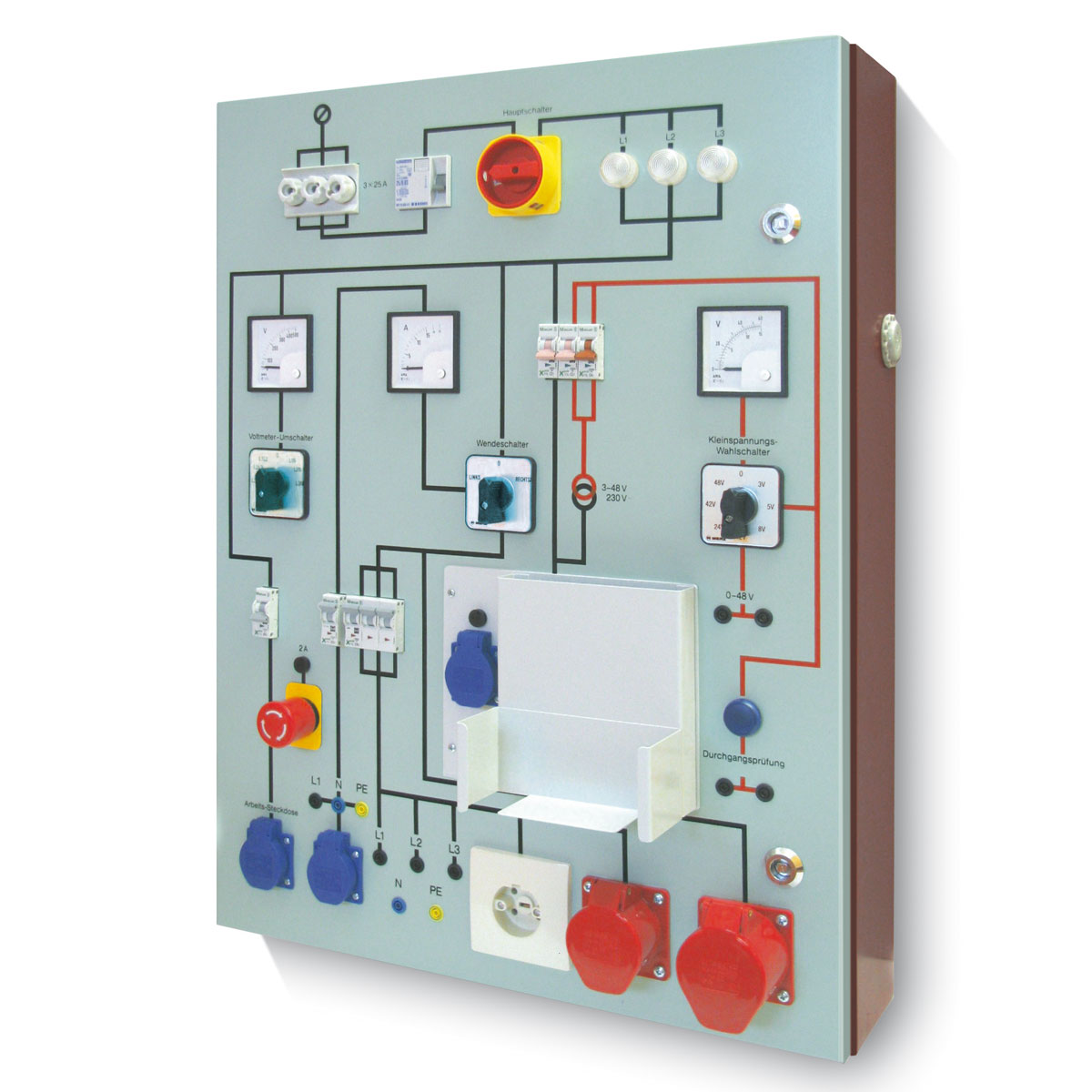

HT-PT03

Beschreibung

Die ideale Ergänzung zu Ihrer Werkstatt-Erstausstattung mit allen Mess- und Prüfmöglichkeiten gemäß der DIN VDE 0104.

• VDE 0104 und VDE 0701/0702
• Betriebspannung
• Stromaufnahme an WS-Verbraucher max. 16 A
• Durchgangsprüfung optisch
• Kleinspannung 0 – 42 V AC

BESTÜCKUNG

• Netzanschlussklemmen 5 x 4 mm²
• 1 EI -Schutzschalter (RCD) pulsstromsensitiv, 4/25/0,03 A
• 1 Hauptsicherung 3/25 A, E 18
• 1 Haupt-/ NOT- AUS- Schalter, 3/25 A in 0-Stellung abschließbar
• 1 NOT- AUS- Taster, verrastend
• 1 Gerätesicherung 2 A, 5/20 mm
• 1 Klemmenanschluss für externen NOT- AUS-Taster
• 1 Klemmenanschluss für externe Signalleuchte nach VDE 0104
• 1 Klemmenanschluss für den Anschluss einer Erweiterungstafel
• 1 Voltmeter-Umschalter zur Messung von Verkettungs und Phasenspannungen
• 1 Voltmeter 0-500 \ Kl. 1,5, 72 x 72 mm
• 1 Leitungsschutzschalter, 1 -polig B 16 A
• 1 Amperemeter 0-1 5/30 A, Kl. 1,5, 12 x 12 mm
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)
• 1 Leitungsschutzschalter, 1-polig, B 16 A
• 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)
• 3 Sicherheitslaborbuchsen [1, N, PE, 16 A, 230 V. 4 mm (Mess-Steckbuchsen)
• 1 Wendeschalter 25 A (links-0-rechts)
• 1 CEE- Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)
• 1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
• 1 Leitungsschutzschalter, 3-polig, Cl 6 A
• 5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)
• 1 Perilex – Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)
• 1 Sicherheitstransformator prim. 230 3-5-8-1 2 24-42 V AC, 100VA
• 1 Leitungsschutzschalter, 1-polig, C 2A, 1, Trafo prim.
• 1 Leitungsschutzschalter, 1-polig, C 4A, 1, Trafo (0-24 V) sek.
• 1 Leitungsschutzschalter, 1-polig, C 2A, 1, Trafo (42 V ) sek.
• 1 Durchgangsprüfleuchte 42V, 2 W
• 2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfung
• 1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 V
• 1 Voltmeter 0-1 5/0-60 Kl. 1,5, 12 x 12 mm
• 2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-4
