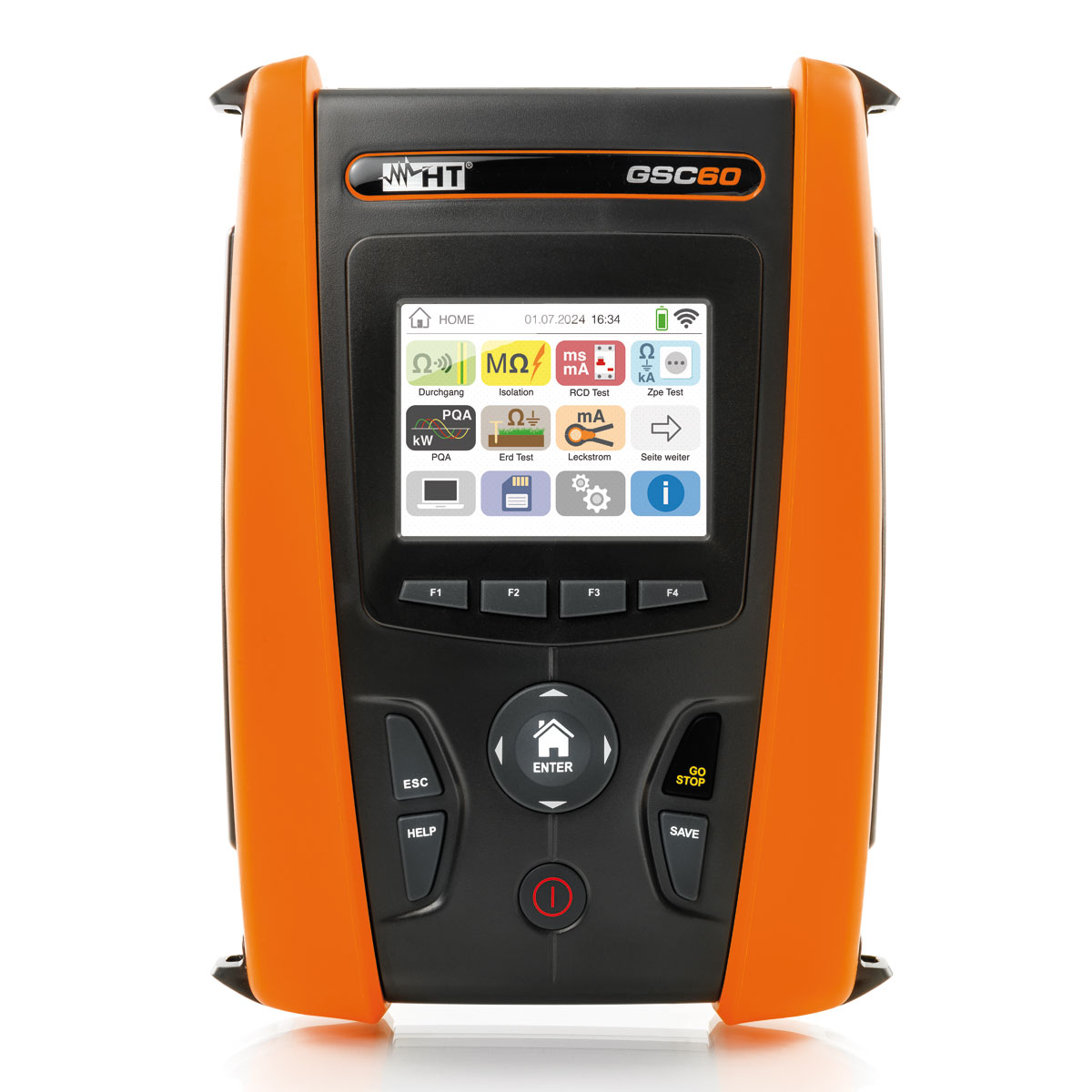

GSC60

3.490,00

VDE0100 Installations­tester & 3 Phasen Netz-/ Energie­analysator CAT IV mit Farb-Touch­screen und WLAN

Beschreibung

blank

Elektroinstallationen gemäß VDE 0100 / VDE 0105 prüfen

  • Ein Messgerät für alle elektrischen Sicherheitstest gemäß VDE 0413 (EN61557) Teil 2, 3, 4, 5, 6 und 7
  • Schutzleiter-Durchgangsprüfung mit >200 mA Prüfstrom
  • Isolationsmessung mit 50 / 100 / 250 / 500 und 1000 V DC
  • RCD Test Typ A, AC und B, B+, F
  • Netz- & Schleifenimpedanz mit Ik Anzeige
  • Schleifenimpdanz ohne RCD Auslösung
  • Drehfeldrichtungsermittlung (Phasenfolge)
  • Messung des Spannungsfalls dV in %
  • Erdungsmessung mit 2- oder 3-Leiter Methode
  • Erdungsmessung (ohne Hilfserder) mit T2100 (optional)
  • Erdwiderstandsmessung mit 4-Leiter Methode
  • Messung von Lichstärke und Temperatur**
  • Leckstrommessung ab 1mA***

** mit optionaler Sonde HT52 / HT53 *** mit optionaler Stromzange HT96U

blank
GSC60 mit externer Prüfsonde PR400
blank
Niederohmmessung Ergebnisanzeige
blank
RCD Messung Ergebnis Auslösezeit ta -strom Ia und UB

blank

Analyse von Netzqualität und Energieverbrauch

  • 9 voreingestellte Netzsysteme stehen zur Auswahl (Stern / Dreieck / 1-2 oder 3 Phasen etc)
  • Mehr als 383 Parameter können über 2 Monate aufgezeichnet werden
  • Echtzeit-Anzeige als Wellenform (Scopefunktion), Harmonische, Vektordiagramme sowie eine numerische Darstellung für eine schnelle Überprüfung der wichtigsten Parameter
  • Spannungsanomalien-Analyse mit einer Auflösung von 20 ms
  • Energiekostenkontrolle. Mit nur einem Klick überprüfen Sie den Energieverbrauch mit Hilfe der an der Hauptstromversorgung angeschlossenen Stromwandler und managen so die Energiekosten
blank
Messung Einsatz der flexiblen Stromwandler
blank
Netzanalyse Scopefunktion Spannung und Strom
blank
Energieverbrauchsanalyse

blank

Weltweite Verbindung

Dank der integrierten Wi-Fi Funktion können Sie Ihre Messdaten einfach und bequem über unsere App HTANALYSIS™ versenden. Überprüfen Sie online Ihre Messergebnisse und speichern Sie die Daten in der HTCloud™ oder versenden Sie diese per E-Mail.

blank
blank

blankZu jeder Zeit volle Batterien

Das kompakte GSC60 wurde mit der neuen Power-Technologie ausgestattet, um die Batterien in kürzester Zeit zu laden. Verbinden Sie das externe Netzteil einfach mit dem Gerät und der Stromversorgung, um die Batterien zu laden. Haben Sie keine Zeit zum Warten, so verwenden Sie einfach die Standard AA Batterien.

blank

HTOS™ – Energie managen

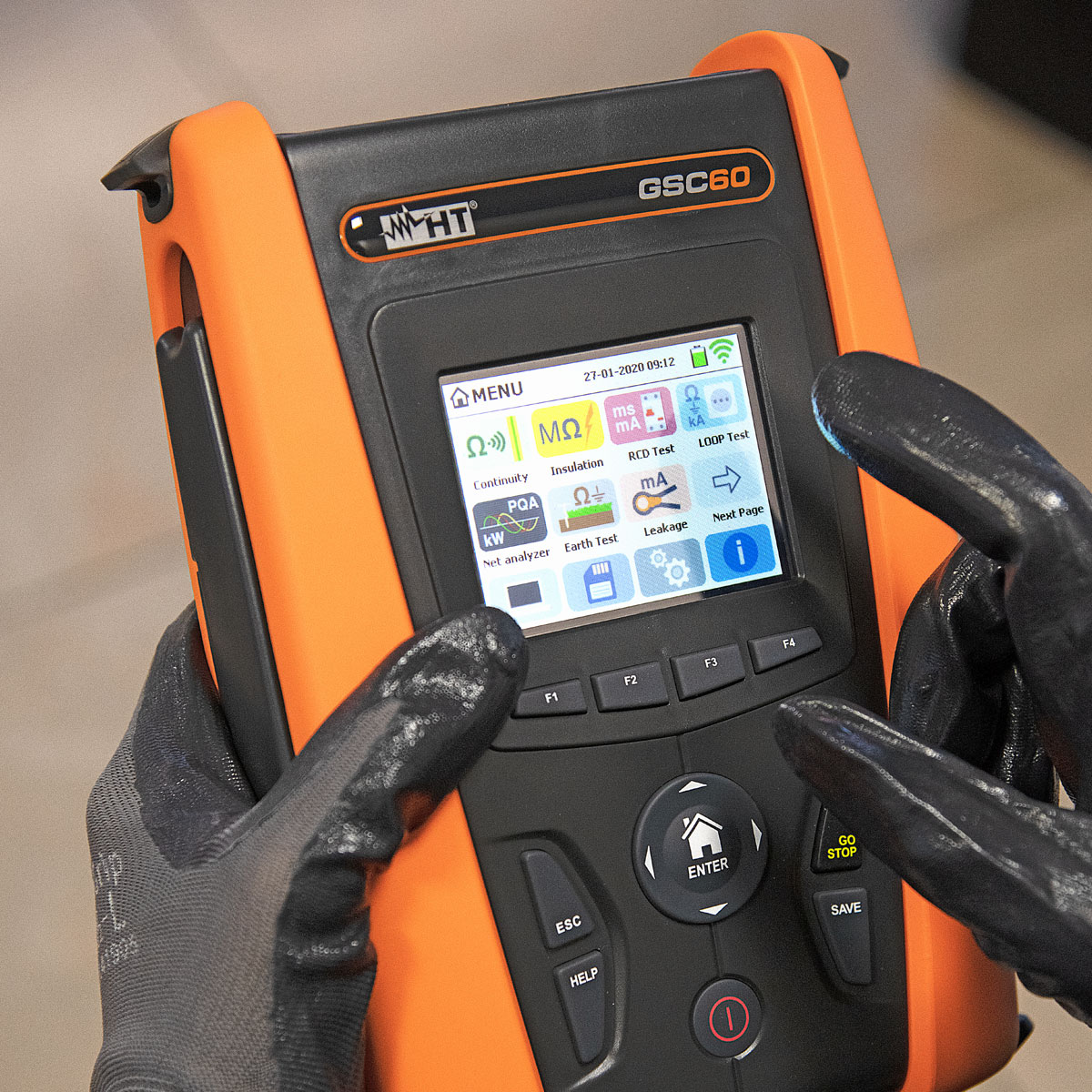

Über den Touchscreen können Sie einfach und intuitiv die gewünschte Energie-Messung auswählen. Nehmen Sie die gewünschten Einstellungen im geführten Menü vor und drücken Sie GO. HTOS™ hilft Ihnen die richtigen Messungen durchzuführen. Das Display zeigt OK oder NOT OK, ein Hilfemenü unterstützt Sie während der gesamten Zeit.

blank
Hauptmenü Auswahl aller Messfunktionen
blank
Auswahlmenü Netzsystem
blank
Auswahlmenü RCD Messung Typ A, AC, B, F
blank
Speichermenü Speicherung in 3 Ebenen

  • Kostenloser Download App HT Analysis 2™ für iOs & Andoid Geräte

Techn. Daten

Funktionen

Messbereich

Genauigkeit

Niederohmmessung
0,00 … 9,99 … 99,9 Ω
± (5 % Ablesung + 3 dgt)
Isolationsmessung
0,01 … 9,99 … 99,9 … 1999 MΩ
± (2 % Ablesung + 2 dgt)
Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V
RCD (FI) Analyse
Typ A, AC und Typ B, B+, F
allgemein und selektiv
Auswählbare Fehlernennströme
10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, oder 1000 mA; Funktion 1/2, 1, 2, 5 x und selektiv
Mit und ohne RCD Auslösung,
mit ansteigendem Prüfstrom, mit Angabe der Auslösezeit,
Auslösestrom, Berührungsspannung Ub
Impedanz Zpp, Zpn, Zpe
0,01 … 9,99 … 199,9 … 199 Ω
± (5 % Ablesung + 3 dgt)
Schleifenimpedanz Zpe ohne FI Auslösung
0,01 … 9,99 … 199,9 … 1999 Ω
± (5 % Ablesung + 1 Ω)
Kurzschlussstrom Ik
1 A … 999 A … 1000 A … 40 kA
± (2 % Ablesung + 2 dgt)
Drehfeldrichtung Spannungsbereich
100 … 265 V, Messart: Einhandmessung
Erdungsmessung
0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ
± (5 % Ablesung + 3 dgt)
Spez. Erdwiderstand
0,06 Ωm … 3,14 MΩm
± (5 % Ablesung + 3 dgt)
Spannungsmessung TRMS
15 … 460 V
± (1 % Ablesung + 1 dgt)
Spannungsfall dV in %
0,0 bis 100 %
± (10 % Ablesung + 4 dgt)
Frequenz
DC, 42 … 69,0 Hz
± (0,1 % Ablesung + 1 dgt)
Umweltparameter (Aux Eingang)
Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (nur mit optionalem Sondenzubehör)
Leckstrommessung
1,0 mA – 999 mA (nur mit optio. Stromwandler HT96U)
± (5 % Ablesung + 2 dgt)
Spannung AC/DC TRMS
L-N: 15,0 V … 380 V; L-L: 15,0 V … 660 V
± (1 % Ablesung + 1 dgt)
Strom AC/DC TRMS
300 A/3000 A AC mit Flex33
± (1 % Ablesung + 3 dgt)
Spannungsanomalien
15,0 V… 265 V, Auflösung 20 ms
± (1 Periode (20ms))
Schein-Wirk-Blindleistung
0,000 … 9999 kW / kVAR / kVA
± (2 % Ablesung + 1 dgt)
Schein-Wirk-Blindenergie
0,000 … 9999 kW / kVAR / kVA
± (2 % Ablesung + 1 dgt)
Leistungsfaktor cos phi
0,70 c – 1,00 – 0,70 i
± (2 % Ablesung + 3 dgt)
Oberwellen Spannung / Strom
DC … 49. Ordnung, 0,1 % Auflösung
± (5 % Ablesung + 5 dgt)
EN50160 Funktion
Messung und Überprüfung der Spannungsqualität nach EN 50160
Messintervalle auswählbar
2 sec, 5 sec, 10 sec, 30 sec, 60 sec, 2 min, 5 min, 10 min, 15 min, 30 min, 60 min
Speicherplätze
999 VDE Messungen, 8 MB für Netz- / Leistungsanalyse, bis zu 30 Tagen Aufzeichnung bei 10 min und 383 Parametern
Kompatible Betriebssysteme
Tablet / Smartphone Android / iOS, Windows XP, 7, 8, 10
Anzeige
TFT Farb-Touchscreen 320 x 240 mm
Abmessungen H x B x T / Gewicht
235 x 165 x 75 mm / 1500 g
Schnittstelle
optisch isoliert auf USB und WLAN Funktion integriert
Spannungsversorgung
6 x 1,5 V Type AA oder 6 x 1,2 V NiMH Akku, externes Netzteil mit Ladefunktion
Sicherheitsklassen
EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen
Normen
Alle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7

Downloads

GSC60 und Zubehör - Katalogseiten
GSC60 - Datenblatt
GSC60 - Bedienungsanleitung
GSC60 - Kurzanleitung
TOPVIEW - Update 2.3.1.0
TOPVIEW - Software 2.3.1.0
GSC60, VEGA74 - Firmware 1.25

Videos

Gerätevorstellung

Lieferumfang

  • HTFLEX33E 4x flexible AC Stromwandler für Ströme bis zu 3000 A
  • C2033X 3-Leiter Schukomessleitung
  • UNIVERSALKIT G3 4 Messleitungen, 4 Krokoklemmen & 3 Spitzen
  • KIT-TERR Erdkabelsatz aus 4 Messleitungen und 4 Erdspießen
  • PR400 externe Prüfsonde mit Fernbedienung
  • PT400 Stift für Touchscreen
  • B2051 robuste Geräteschutztasche
  • TOPVIEW2006 PC Software und USB-Anschlusskabel C2006
  • YABAT0003000 6x wiederaufladbare NiMH Batterien 1,2 V AA
  • A0060 externes Netzteil mit Ladefunktion
  • C7051 Schuko-Kabel für Netzteil, 1,50 m
  • SP-5100 Set mit Tragegurt für freihändiges Arbeiten
  • Bedienungsanleitung
  • Kalibrierzertifikat ISO9000

optionales Zubehör
