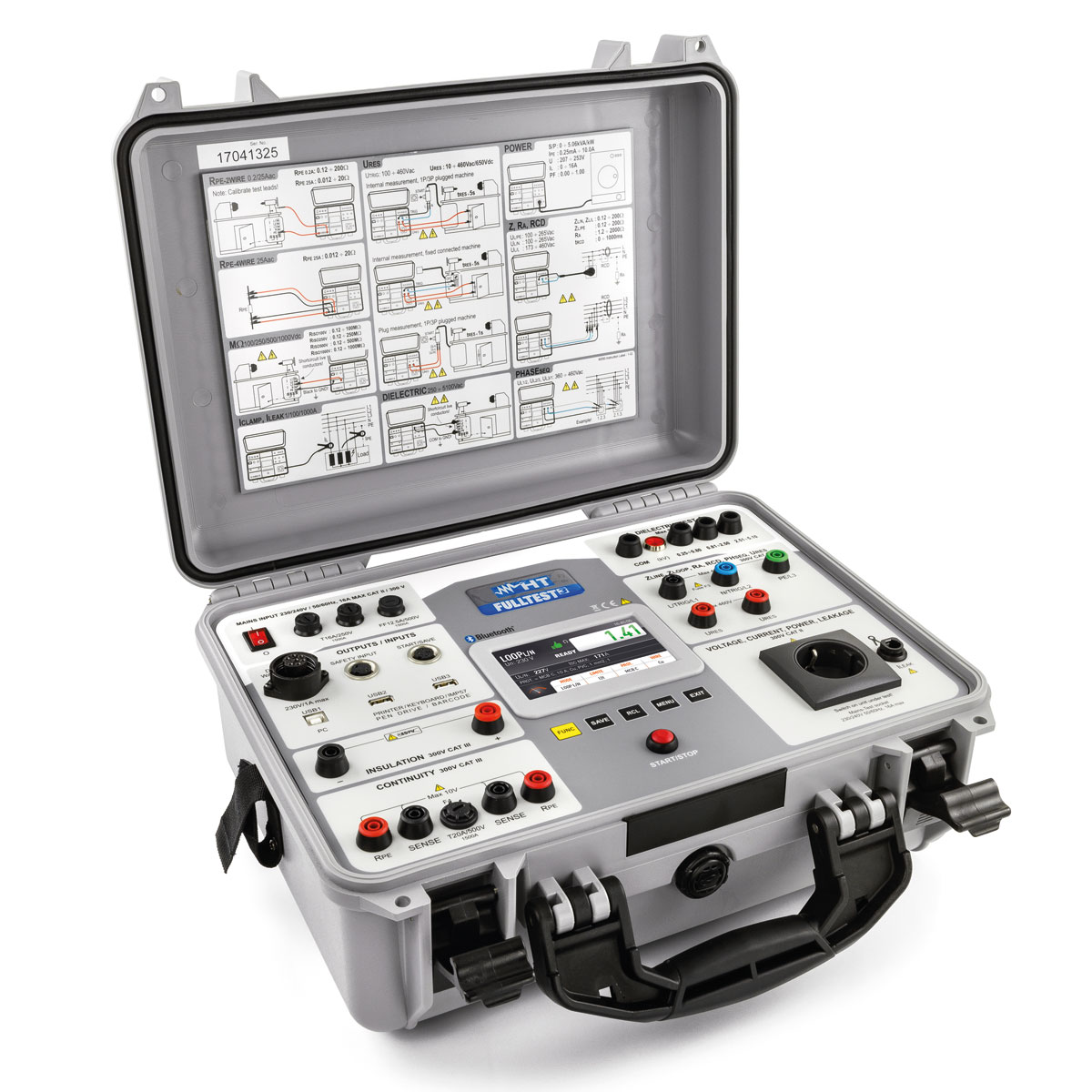

FULLTEST 3

Artikelnummer: 1009650 Kategorie:

VDE 0113 / EN60204-1 Maschinen & Anlagenprüfgerät

Beschreibung

Das innovative FULLTEST3 wurde für die Sicherheitsprüfungen und CE-Zertifizierung von elektrischen Geräten, Anlagen und Schaltschränken gemäß den Richtlinien der EN60204-1: 2006 und EN61439-1 entwickelt. Des Weiteren ist es für die Prüfungen elektrischer Betriebsmittel nach Reparatur und Wartungsarbeiten geeignet. Das FullTest 3 ein tragbares, sicheres und leicht zu verwendendes Messgerät.

FUNKTIONEN

• Durchgangsprüfung der Schutzleiter mit 200 mA DC
• Durchgangsprüfung der Schutzleiter mit I> 25 A, V < 12 V AC
• Isolationswiderstand mit 100, 250, 500, 1000 V DC Prüfspannung
• Hochspannungstest mit Prüfspannung einstellbar von 250 V – 5100 V AC
• Restspannungsmessung intern und extern
• Differenzstrommessung & Leistungsmessung über Schuko-Steckdose
• Differenzstrommessung mit externem Stromwandler (HT96U optionales Zubehör)
• Test an RCDs Typ A, AC, B, bis 1000 mA, auch selektive RCD
• Netz- / Schleifenimpedanz und Ik Berechnung
• Netz- / Schleifenimpedanz mit hoher Auflösung und bis 50 kA (mit IMP57 optionales Zubehör)
• Prüfung an Überstromschutzorganen mit Charakteristik B, C, D, K und Art der Sicherung
• Auswahl von Länge, Kabeltyp, Isolierung des Kabels, Auslösezeit der Schutzeinrichtung
• Schleifenwiderstand ohne RCD-Auslösung
• Drehfeldrichtungsanzeige
• TFT-Display mit Touchscreen
• Programmierbare Prüfabläufe
• Programmierbare Prüfdauer
• Programmierbare Grenzwerte
• Interner Speicher für 999 Messwerte, auf 3 Ebenen mit Text
• USB-Schnittstelle für PC-Anschluss oder USB-Stick zum Übertragen der Messdaten für das Protokoll
• USB-Schnittstelle für Tastatur, Drucker und Barcode-Leser

Techn. Daten

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
TFT LCD Farbdisplay 4.3″ mit Touchscreen
Spannungsversorgung
207 ÷ 253 V / 50/60 Hz ± 5 % / max. 16 A
Speicher
99 Messwerte, 3 Ebenen
Schnittstelle
3 x USB 2.0, Bluetooth
Sicherheit
IEC/EN 61010-1
Elektrischer Schutz
T16/250 V, FF 12,5 A/500 V, F 20 A/
Überspannungskategorie
CAT III 300 V
Abmessungen (L x B x H)
400 x 300 x 170 mm
Gewicht
15 kg

Downloads

FULLTEST3 und Zubehör - Katalogseite
FULLTEST3 - Bedienungsanleitung
FULLTEST3 - Bedienungsanleitung

Lieferumfang

  • 4x Messleitungen 2x rot, 1x blau, 1x schwarz, 3 m
  • C2033X Schukokabel mit 3 Leiter Bananenstecker
  • 2x Sicherheitsmessleitung bis 5 kV
  • 6x Prüfspitzen CAT III
  • TOPVIEW Protokollsoftware für Windows
  • 4x Krokodilklemmen
  • C2007 USB Kabel
  • Bedienungsanleitung
  • Schutztasche für Zubehör
  • Kalibrierprotokoll ISO9000

optionales Zubehör
