Beschreibung

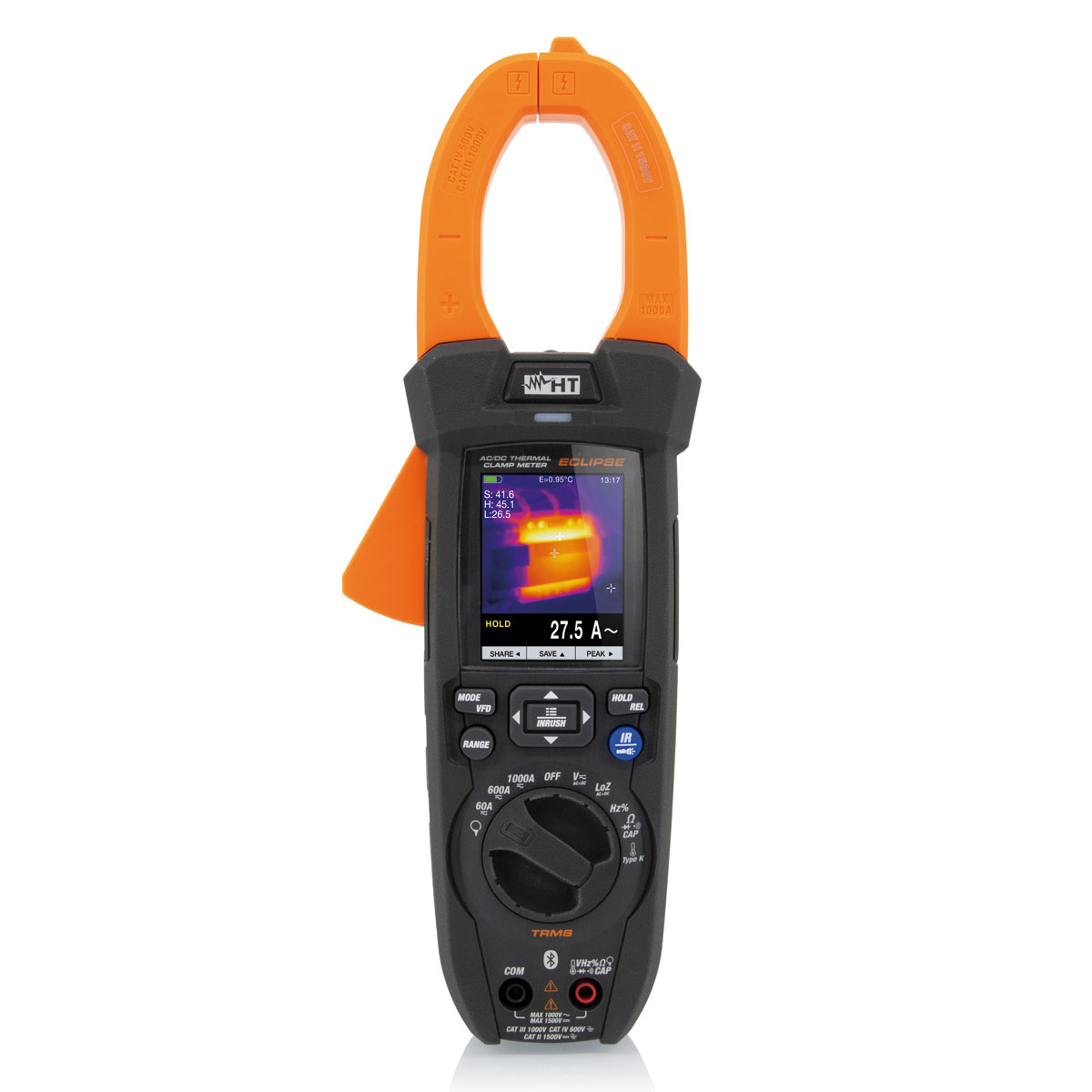

Die professionelle TRMS Stromzange ECLIPSE mit integrierter Wärmebildkamera verfügt über eine große, hochauflösende LCD Anzeige und ermöglicht durch eine Vielzahl von Multimeter-Messfunktionen mit einem weiten Messbereich (DC Spannung bis 1500 V !) die Messung von allen relevanten Parametern einer elektrischen Installation. Mit Hilfe einer komfortablen Auflösung von 80 x 80 Bildpunkten der integrierten Wärmebildkamera können Sie Schaltschränke, Anschlüsse und Kabel aus sicherer Entfernung überprüfen, ohne diese berühren zu müssen.
FUNKTIONEN
- DC Spannung bis 1500 V
- AC Spannung bis 1000 V
- AC/DC Strom bis 1000 A
- Widerstands- und Durchgangsprüfung
- Frequenz und Diodentest
- „Spannungs“-Sensor
- Temperatur mit K-Typ Fühler
- Temperatur mit Infrarotsensor
- Kapazität
- Tastverhältnis
- Spannungsmes. mit red. Impedanz (LoZ)
- Data HOLD + MAX / MIN / PEAK (1 ms)
- Automatische Bereichswahl
- Laserpointer
- Weiße LED Lampe
- Bluetooth-Schnittstelle
Techn. Daten
TECHNISCHE SPEZIFIKATIONEN
DC Spannung
Messbereich
600,0 mV ÷ 1500 V
Auflösung
0,1 mV ÷ 1 V
Genauigkeit
±(0,8 % rdg + 8 dgt)
Eingangsimpedanz
>10 MΩ
Überlastschutz
1500 V DC
AC (AC+DC) TRMS Spannung
Messbereich
6,000 V ÷ 1000 V
Auflösung
0,001 V ÷ 0,1 V
Genauigkeit
±(1.2 % rdg + 5 dgt)
Eingangsimpedanz
>10 MΩ
Frequenzband
50 ÷ 1kHz
Überlastschutz
1000 V DC/AC rms
DC Strom
Messbereich
60,00 A ÷ 1000 A
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,0 % rdg + 8 dgt)
Überlastschutz
1000 A DC/AC rms
AC TRMS Strom / Stromeinbrüche
Messbereich
60,00 A ÷ 1000 A
Auflösung
0,01 A ÷ 1 A
Genauigkeit
±(2,5 % rdg + 5 dgt)
Überlastschutz
1000 A DC/AC rms
Widerstands- & Durchgangsprüfung
Messbereich
600,0 Ω ÷ 60,00 MΩ
Auflösung
0,1 Ω ÷ 0,01 MΩ
Genauigkeit
±(1.0 % rdg + 10 dgt)
Durchgang (mit Summer)
≤50 Ω
Frequenz
Messbereich
60,00 Hz ÷ 10,00 MHz
Auflösung
0,01 Hz ÷ 0,01 MHz
Genauigkeit
±(0.2 % rdg + 5 dgt)
Kapazität
Messbereich
60,00 nF ÷ 100,0 mF
Auflösung
0,01 nF ÷ 0,1 mF
Genauigkeit
±(3.0 % rdg + 20 dgt)
ALLGEMEINE SPEZIFIKATIONEN
Anzeige
TFT Farbdisplay, 6000 Punkte
Messwertermittlung
TRMS, 3 mal/s
Spannungsversorgung
1x 7.4 V Li-Ion Akku
Auto Power OFF
nach 15 ÷ 60 min im Stand-by
Batterielebensdauer
ca. 8 h
Speicher
max. 128 Bilder oder 10 h
Max. Kabeldurchmesser
40 mm
Sicherheit
IEC/EN 61010-1
Überspannungskategorie
CAT IV 600 V, CAT III 1000 V, CAT II 1500 V DC zu Erde
Abmessung (L x B x H)
280 x 100 x 50 mm
Gewicht (inkl. Batterien)
505 g
INTEGRIERTE WÄRMEBILDKAMERA
Auflösung
80 x 80 Pixel, 34 μm
Temperaturauflösung
<0,1 °C @ 30 °C
Sichtfeld
(FOV) 21° x 21°
Bildwiederholungsrate
50 Hz
Emissionsfaktor
0,01 ÷ 1,00
IFOV (@1 m)
4,53 mrad
Fokus
Automatisch
Farbpaletten
5
Temperaturbereich
-20 °C ÷ 260 °C
Anzahl der Cursor
3 Stück (MIN, MAX, FEST)
Genauigkeit
± 3 °C (5.4° F) oder ± 3 % rdg
