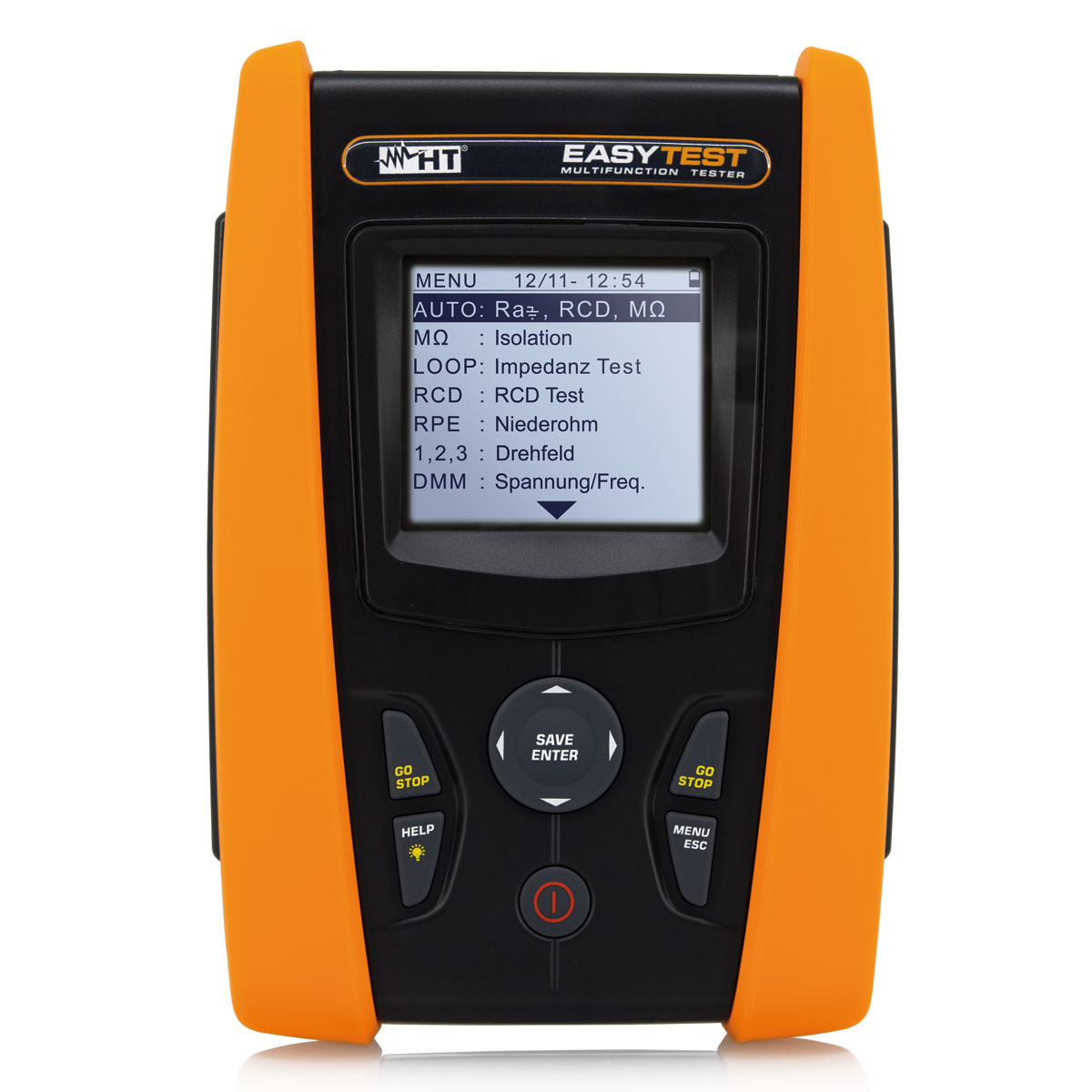

EASYTEST

Artikelnummer: 1011230 Kategorie:

Installationstester mit Auto-Sequenz Funktion

Beschreibung

Die 3 neuen Modelle aus der COMBI Serie sind innovative und vielseitig einsetzbare Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen.
Stecker rein und einfach messen ⇒ Die neue Autosequenzmessung Ra → RCD → Riso macht´s möglich.
Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Eine vom Benutzer abrufbares Hilfemenue für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.

LEISTUNGSMERKMALE

Funktionen

COMBI 521

COMBI 519

Easytest

Niederohmmessung
mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4)
Isolationswiderstand
(L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)
Komplette RCD Analyse
(Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6)
(nur A & AC)
RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)
Schleifen- und Netzimpedanzmessung
mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)
Schleifenwiderstandsmessung
ohne Auslösung des RCD
Drehfeldrichtungsmessung
(VDE 0413-7 / EN 61557-7)
Automatischer Prüfablauf
(Ra -> RCD -> MOhm)
Spannungsfall
Multimeterfunktion
EVSE-AUTO-Sequenzmessung*
(Prüfablauf für E-Ladestationen)


Umweltparameter
(Temperatur, Feuchte, Lichtstärke)*


Strom und Fehlerstrommessung*


Netzqualität
(Leistung, Oberwellen von Spannung und Strom)


Wi-Fi Anschluss


Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion)
Integrierte optische Schnittstelle auf USB
Interner Messwertspeicher für 999 Messwerte
Online Anschlusshilfe via Display

* nur mit optionalem Zubehör

Techn. Daten

ALLGEMEINE SPEZIFIKATIONEN

Anzeige
LCD mit Hintergrundbeleuchtung
Netzversorgung
6x 1,5 V Type AA, oder 6x 1,2 V Akkus
Autom. Abschaltung
Nach 5 Minuten, Funktion ein / ausstellbar
Interner Speicher
999 Messwerte
Schnittstelle
Optisch isoliert auf USB
Überspannungskategorie
EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen
Normen
Alle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 6 & 7

TECHNISCHE DATEN

Abmessungen (H x B x T)
235 x 165 x 75 mm
Gewicht
1.250 g

Downloads

Combi G2_Combi G3 und Zubehör - Katalogseite
Combi G2 - Bedienungsanleitung
Combi G2_Combi G3 (S.Nr. 18050000) - Bedienungsanleitung
Combi G2_Combi G3_Macrotest - Firmware 2.10
Combi G2_Combi G3_Macrotest - Firmware 1.42 (S.Nr. < 1805000)

Lieferumfang

  • Externes Ladegerät
  • Universal KIT COMBI G2 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün, blau und schwarz
  • Batterien 6 Stück, wiederaufladbare NiMH Batterien 1,2 V, AA
  • PT400 Stift
  • C2033X 3-Leiter Schukomessleitung
  • C2006 USB-Anschlusskabel
  • Wi-Fi
  • TOPVIEW Software
  • VA507 robuster Koffer
  • Kurzanleitung
  • Bedienungsanleitung
  • Kalibrierzertifikat ISO9000

Optionales Zubehör
