COMBI G2

Artikelnummer: 1010200 Kategorie:

VDE 0100 Installations­prüf­gerät mit Touch­screen

Beschreibung

Das geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme, schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt, bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).

Merkmale:

  • Überprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2, 3, 4, 6 & 7.
  • Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählen
  • Individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)

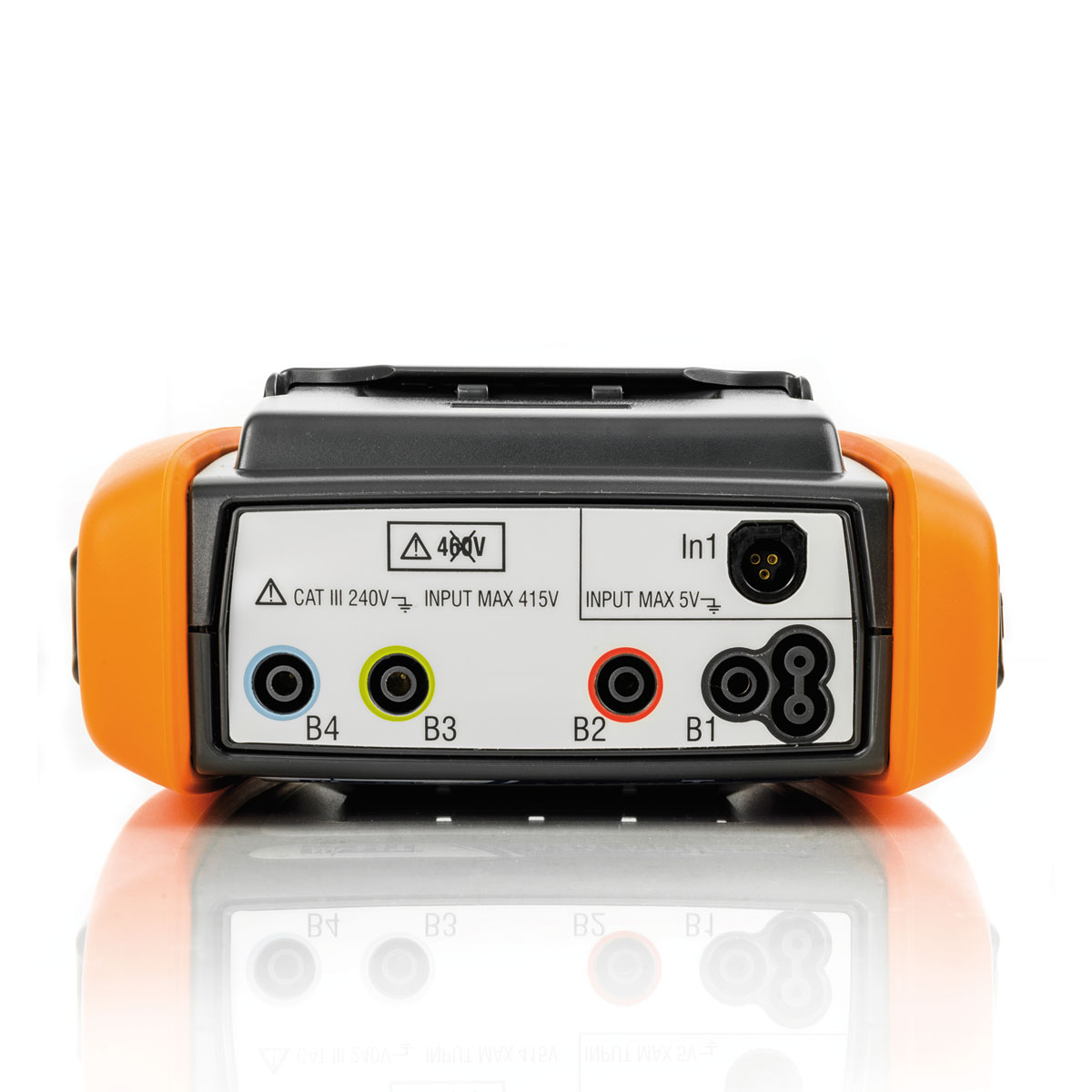

  • Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)
  • Anschluss für externe Stromzange 1 mA bis 1000 A
  • Anschluss für externe Messsonden zur Feuchte-, Temperatur-, Licht- u. Schallpegelmessung
  • Schleifenwiderstandsmessung ohne Auslösung des FI
  • Integrierte optische Schnittstelle auf USB
  • Interner Messwertspeicher für 999 Messwerte

Messfunktionen:

CombiG2 Button Niederohm

Durchgang
Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4)

CombiG2 Button Isolation

Isolation
Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2)

CombiG2 Button RCD

RCD Test
Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6)

CombiG2 Button Impedanz

Zpe Test
Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3)



CombiG2 Button Drehfeld

Drehfeld
Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7)

CombiG2 Button Netzanalyse

Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210)
Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange)

CombiG2 Button Fehlerstrom

Leckstrom
Fehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A AC

CombiG2 Button Spannungsfall

Spannungsfall-Messung
(bei ZLN, ZLL) – Funktion ΔU nach
VDE 0100 Teil 600

LEISTUNGSMERKMALE

Funktionen

COMBI G2

COMBI G3

Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung
Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom
Drehfeldrichtungsermittlung mit nur 1 Prüfspitze
Netz-/Schleifenimpedanz, Zpp, Zpn, Zpe mit Ik Anzeige und 0,01 Ω Auflösung
Netz-/Schleifenimpedanz, Zpp, Zpn, Zpe mit Ik Anzeige und hoher Auflösung (0,1 mΩ)
✔*
✔*
Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung
Komplette FI (RCD) Test- und Analysefunktion Typ A, AC, B und EV
RCD Test mit ansteigendem Prüfstrom (Rampentest)
Messung & Anzeige von Auslösestrom Ia, -Zeit ta und Berührungsspannung Ub
EVSE Prüfablauf für E-Ladestationen
Erdungsmessung mit 2- und 3-Leiter Methode
Erdungsmessung mit optionaler Erdungsmesszange
✔**
Erdwiderstandsmessung mit 4-Leiter Methode
Schleifenwiderstandsmessung Ra ohne RCD Auslösung
Spannungsfallmessung
Netz- und Leistungsanalyse 1- und 3-phasig
(optional)
(optional)
Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)
Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A
Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung
Integriertes Hilfemenü
Interner Speicher für 999 Messungen
Integrierte optische Schnittstelle auf USB und Wi-Fi

*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100

Techn. Daten

TECHNISCHE DATEN

Funktion

Messbereich

Genauigkeit

Niederohmmessung
0,00 … 9,99 … 99,9 Ω
± (5 % Ablesung + 3 dgt)
Isolationsmessung
0,01 M  … 9,99 … 99,9 … 1999 MΩ
± (2 % Ablesung + 2 dgt)
Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V
RCD (FI) Analyse
Typ A, AC und Typ B, B+, EV
Allgemein und selektiv:
Auswählbare Fehlernennströme
10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA
Funktion 1/2, 1, 2, 5x und selektiv
Mit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung Ub
Impedanz Zpp, Zpn, Zpe
0,01 … 9,99 … 199,9 … 1999 Ω
± (5 % Ablesung + 3 dgt)
Schleifenimpedanz Zpe ohne FI Auslösung
0,01 … 9,99 … 199,9 … 1999 Ω
± (5 % Ablesung + 1 Ω)
Kurzschlussstrom Ik
1 A … 999 A … 1000 A … 40 kA
± (2 % Ablesung + 2 dgt)
Drehfeldrichtung
100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)
Erdungsmessung (nur COMBI G3)
0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ
± (5 % Ablesung + 3 dgt)
Spez. Erdwiderstand (nur COMBI G3)
0,06  m … 3,14 MΩm
± (5 % Ablesung + 3 dgt)
Spannungsfallmessung
nach VDE 0100 Teil 600
0,0 – 100%
± (10 % Ablesung + 4 dgt)
Spannungsmessung TRMS
15 … 460 V
± (3 % Ablesung + 2 dgt)
Frequenz
47,0 … 63,6 Hz
± (0,1 % Ablesung + 1 dgt)
Netz- und Leistungsanalyse (Optional)
Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. Ordnung
Umweltparameter (Aux Eingang)
Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)
Strommessung
2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)
± (5 % Ablesung + 2 dgt)
Schnittstelle
optisch isoliert auf USB, Wi-Fi integriert
Speicherplätze
999
Abmessungen (H x B x T)
235 x 165 x 75 mm
Spannungsversorgung
6 x 1,5 V Type AA oder 6 x 1,2 V NiMH Akku
Gewicht
1.250 g
Sicherheitsklasse
EN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den Eingängen
Normen
Alle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7

Downloads

Combi G2_Combi G3 und Zubehör - Katalogseite
Combi G2 - Bedienungsanleitung
Combi G2_Combi G3 (S.Nr. 18050000) - Bedienungsanleitung
Combi G2_Combi G3_Macrotest - Firmware 2.10
Combi G2_Combi G3_Macrotest - Firmware 1.42 (S.Nr. < 1805000)

Lieferumfang

  • Externes Ladegerät
  • Universal KIT COMBI G2 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün, blau und schwarz
  • Batterien 6 Stück, wiederaufladbare NiMH Batterien 1,2 V, AA
  • PT400 Stift
  • C2033X 3-Leiter Schukomessleitung
  • C2006 USB-Anschlusskabel
  • Wi-Fi
  • TOPVIEW Software
  • VA507 robuster Koffer
  • Kurzanleitung
  • Bedienungsanleitung
  • Kalibrierzertifikat ISO9000

Optionales Zubehör
