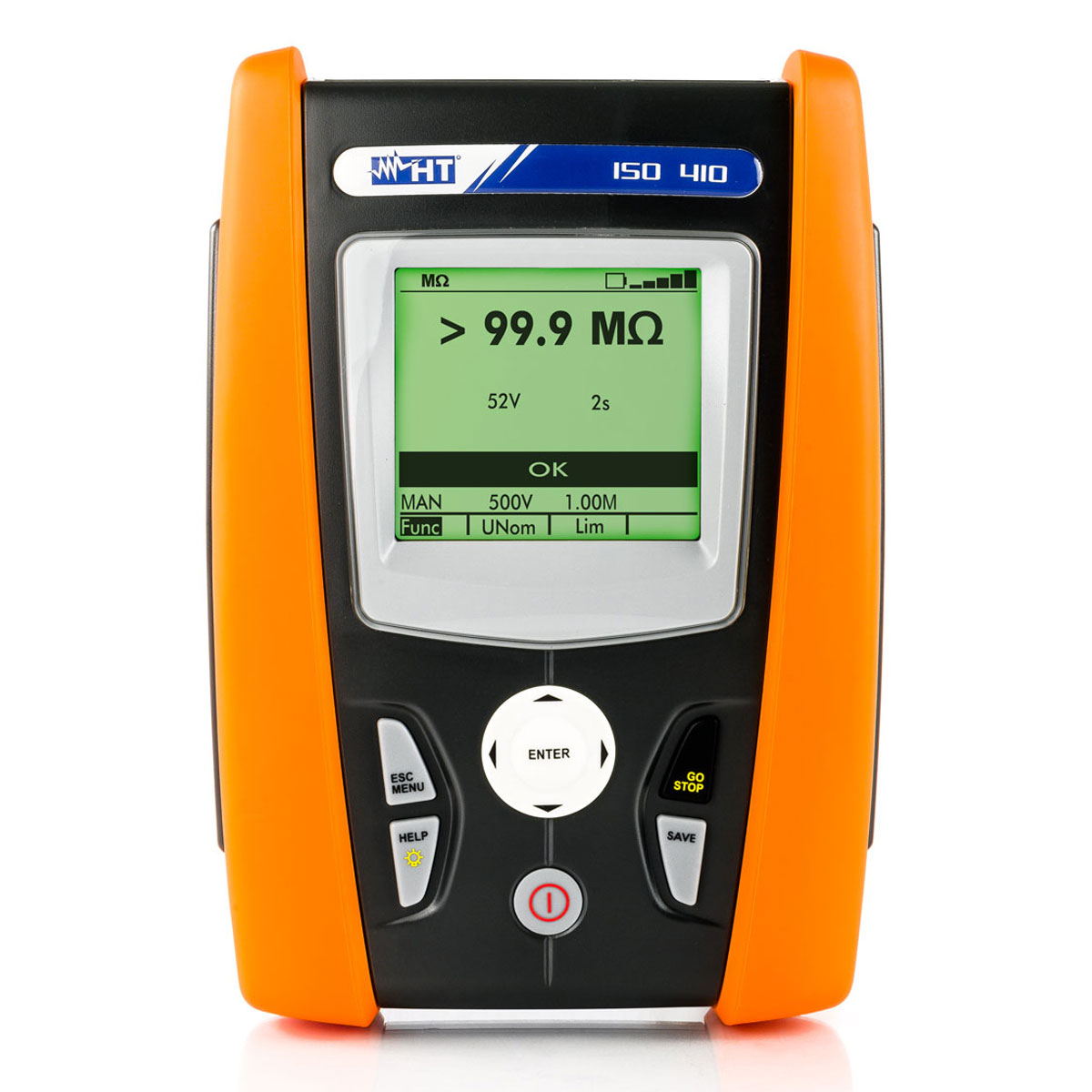

ISO410

Artikelnummer: 1003990 Kategorie:

Digitaler VDE0100 Isolations- und Schutz­leiter­wider­stand­sprüfer

Beschreibung

ISO410 ist ein innovatives Gerät für die Isolationsmessung mit Spannungen von 50 V bis 1000 V DC und die Durchgangsprüfung der Niederohmmessung mit 200 mA gem. VDE 0100. Unter anderem können die Messungen mit Hilfe eines externen Tastkopfs aktiviert werden (der als Optional PR400 erhältlich ist), was die Durchführung mehrerer Messungen nacheinander wesentlich vereinfacht. Eine vom Benutzer abrufbare, kontextuelle online- Hilfe für alle Funktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.

FUNKTIONEN

  • Niederohmmessung mit 200 mA
  • Isolation mit Prüfspannungen 50, 100, 250, 500, 1000 V DC
  • Aktivierung von Messungen mit externem Tastkopf zur Fernbedienung (als Optional erhältliches Zubehör PR400)
  • Kontextuelle Hilfe über Display
  • Speicherung der Resultate
  • USB-Schnittstelle für PC

ALLGEMEINE MERKMALE

  • Das Gerät entspricht den Normen EN 61010-1, VDE 0100, VDE 0413
  • Überspannungskategorie: CAT III 240 V (zu Erde), 415 V (zw. Eingängen)
  • Versorgung 6x 1,5 V Batterien Typ LR6 AA MN1500
  • Abmessungen 240 x 160 x 70 mm
  • Gewicht ca. 1,2 kg

Techn. Daten

TECHNISCHE SPEZIFIKATIONEN

Niederohmmessung

Messbereich
0,01 ÷ 99,9 Ω
Auflösung
0,01 Ω
Präzision
±(2 % rdg + 2 dgt)
Prüfstrom
> 200 mA DC
Leerlaufspannung
4 < Vo < 12 V

Messung des Isolationswiderstandes

Prüfspannungen
50, 100, 250, 500, 1000 V DC
Messbereich
0,01 ÷ 1999,9 MΩ
Grundpräzision
±(2 % rdg + 2 dgt)
Kurzschlussstrom
< 3 mA (500 V)

Downloads

ISO410 - Katalogseite
ISO410 - Bedienungsanleitung

Lieferumfang

  • inkl. Schutzholster
  • TOPVIEW Software
  • C2006 optisches Kabel mit USB-Anschluss
  • PR400 externe Prüfsonde
  • UNIVERSALKIT Set 3 Kabel + 3 Krokodilklemmen + 1 Prüfspitze
  • BORSA75N Transporttasch
  • Bedienungsanleitung
  • Kalibrierprotokoll ISO9000

optionales Zubehör
