| Bezeichnung | Artikel-Nummer | Preis |
| I-V400 | 1008660 |

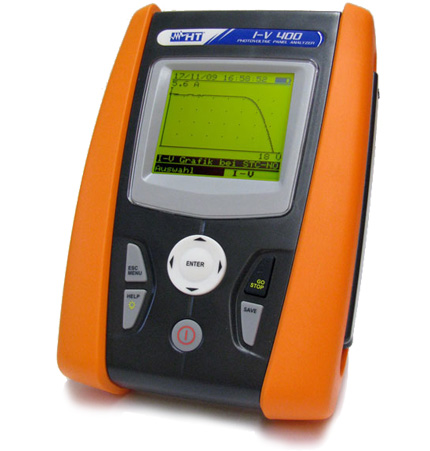

Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 10A / 1000V DC
Funktionen
Das I-V400 ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 10A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp), die Peakleistung, der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt und auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.
Die Messdaten und die Kennlinie können nach der Messung mit Kommentar im I-V400 abgespeichert und über die optisch isolierte Schnittstelle auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.
Das I-V 400 verfügt des weiteren über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle erweitert bzw. aktualisiert werden.
Folgende Messwerte werden direkt auf dem Bildschirm des I-V 400 angezeigt:
- Peakleistung (bei STC) und die aktuelle Leistung (MPP)
- Kurzschlussstrom, Leerlaufspannung
- eine grafische Darstellung der U-I Kennlinie
- das Gesamtergebnis der Prüfung
Standardzubehör
- KITPVMC3: Messleitungsset bestehend aus 2 Adaptern mit MC3 Verbindungsstecker und TYCO 3mm (74.- Euro)
- KITPVMC4: Messleitungsset bestehend aus 2 Adaptern mit MC4 Verbindungsstecker (60.- Euro)
- HT304: Duo-Referenz-Zelle zur Messung der Einstrahlungsstärke in W/m² Dieser Einstrahlungssensor garantiert Ihnen genaue und verlässliche Messergebnisse durch die Verwendung von qualitativ hochwertigen Zellen und der internen Temperaturkompensation. Dieser Sensor kann die Einstrahlungsstärke mit 2 verschiedenen Referenzzellen (Monokristallines Silizium und Multikristallines Silizium) erfassen: (680.- Euro)
- PT300N: PT1000 Sonde mit Anschlussleitung zur Messung der Temperatur (103.- Euro )
- VA-500: robuster Hartschalenkoffer (175.- Euro)
Optionales Zubehör
- SP-400: Arbeitsschutzasche zum Umhängen und freihändigen Arbeiten mit dem I-V400 (35.- Euro)
- KIT-EXT10: 4-Leiter-Verlängerungkabel (10m) (195.- Euro)
- SOLAR-02: externer Datenlogger
